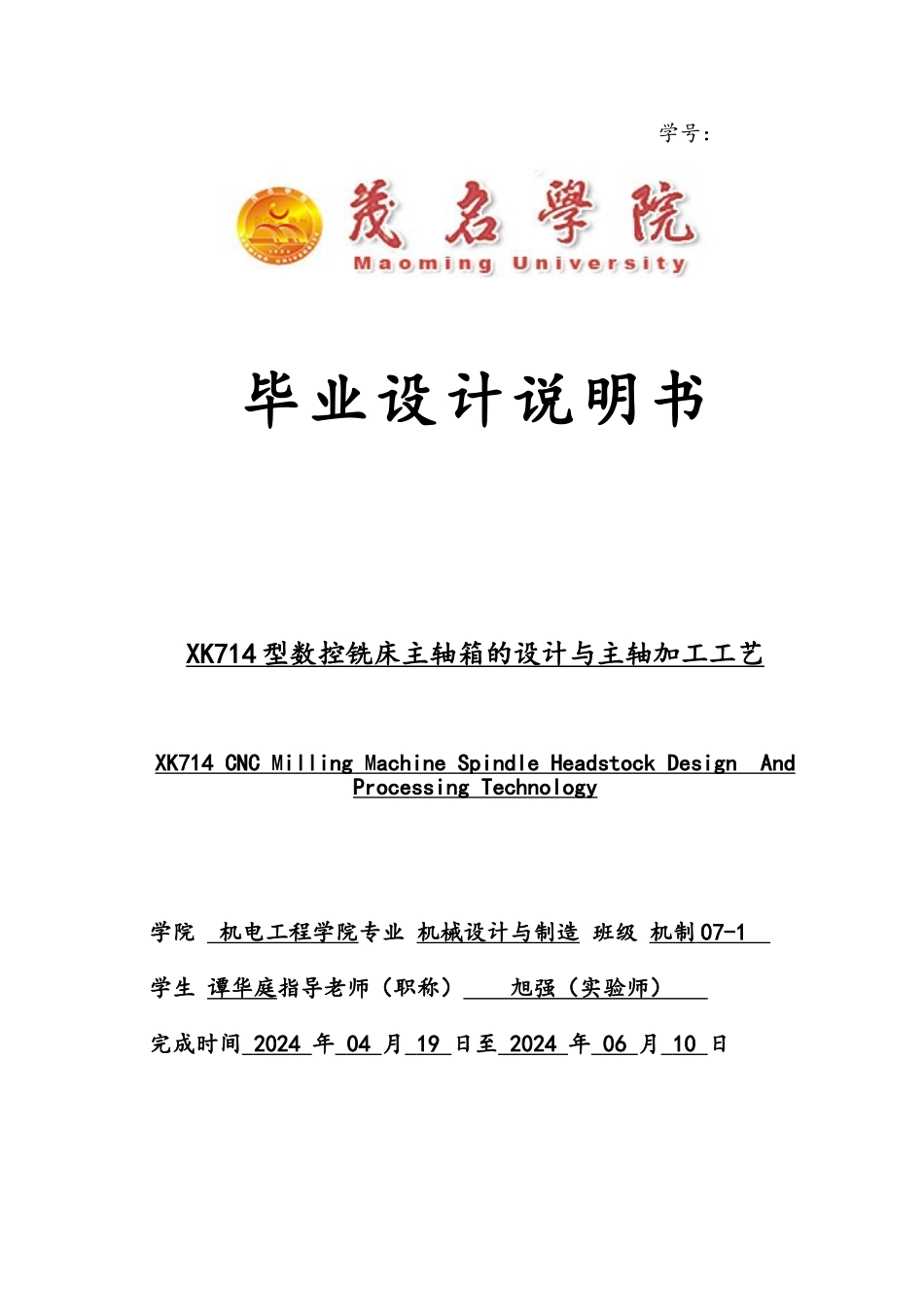

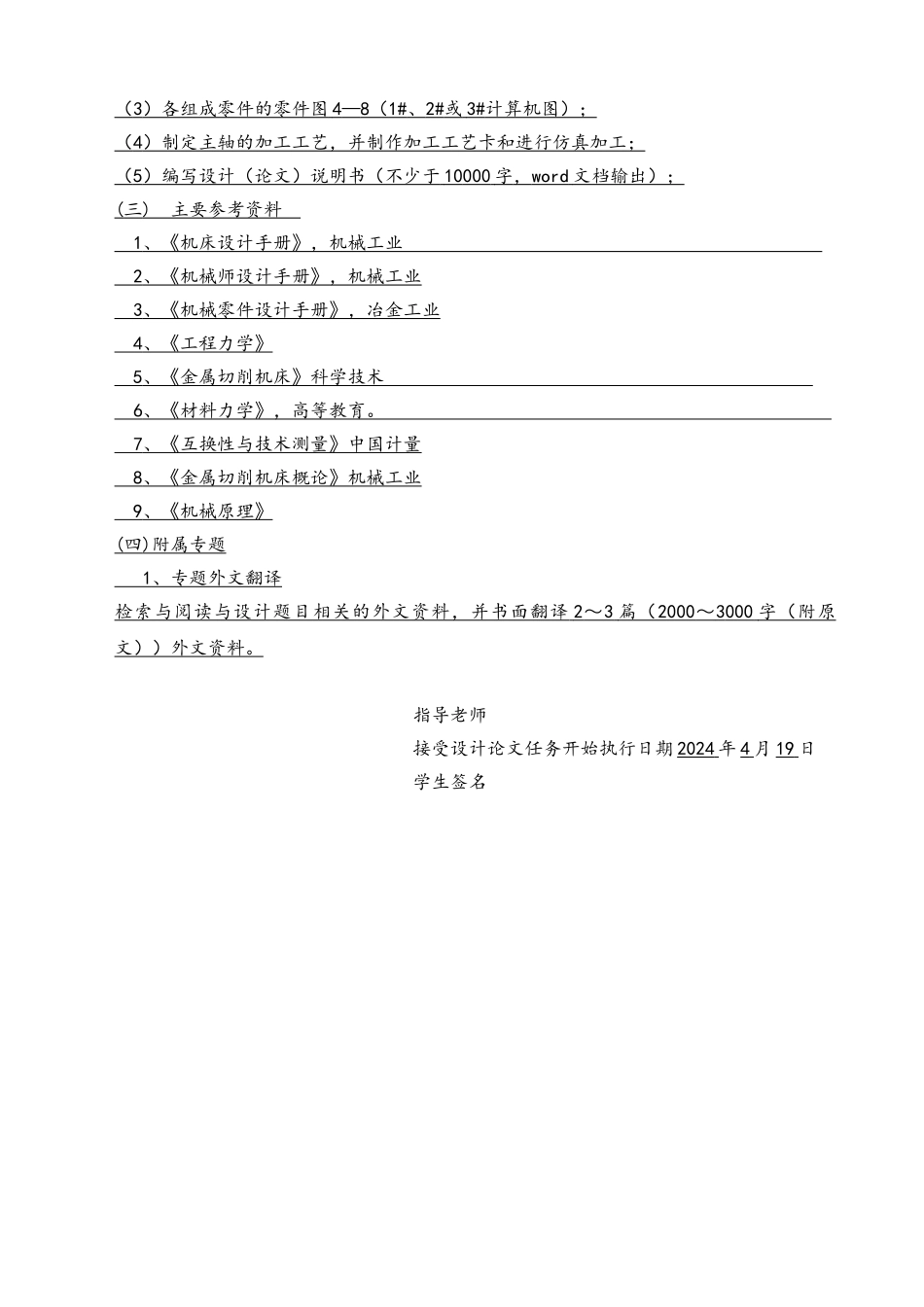

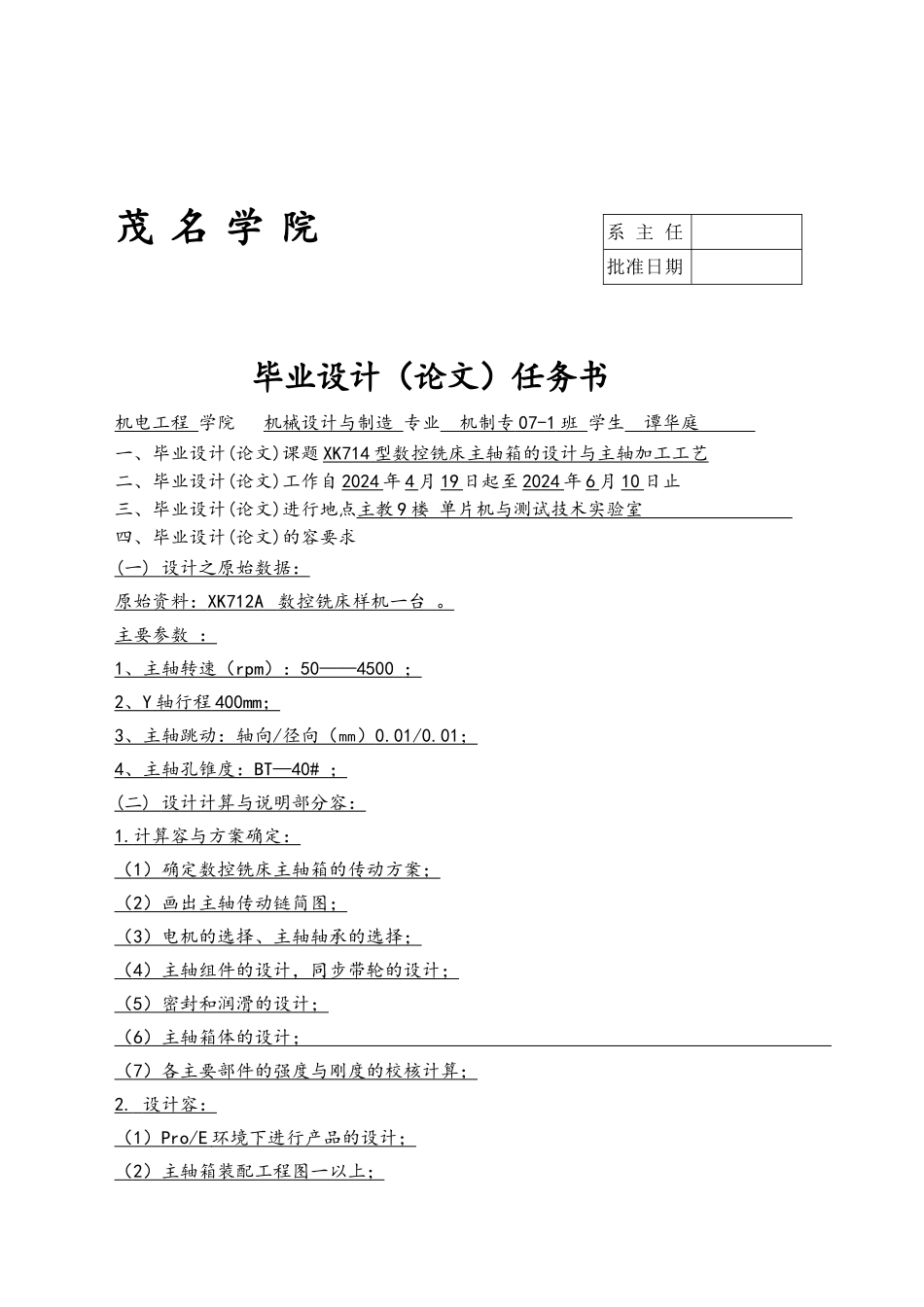

学号：毕业设计说明书XK714 型数控铣床主轴箱的设计与主轴加工工艺 XK714 CNC M illing M achine Spindle Headstock Design And Processing Technology学院 机电工程学院专业 机械设计与制造 班级 机制 07-1 学生 谭华庭指导老师（职称） 旭强（实验师） 完成时间 2024 年 04 月 19 日至 2024 年 06 月 10 日茂 名 学 院毕业设计（论文）任务书机电工程 学院 机械设计与制造 专业 机制专 07-1 班 学生 谭华庭 一、毕业设计(论文)课题 XK714 型数控铣床主轴箱的设计与主轴加工工艺 二、毕业设计(论文)工作自 2024 年 4 月 19 日起至 2024 年 6 月 10 日止三、毕业设计(论文)进行地点主教 9 楼 单片机与测试技术实验室 四、毕业设计(论文)的容要求( 一 ) 设计之原始数据： 原始资料： XK712A 数控铣床样机一台 。 主要参数 ： 1 、主轴转速（ rpm ）： 50——4500 ； 2 、 Y 轴行程 400mm ； 3 、主轴跳动：轴向 / 径向（㎜） 0.01/0.01 ； 4 、主轴孔锥度： BT—40# ； ( 二 ) 设计计算与说明部分容： 1. 计算容与方案确定： （ 1 ） 确定数控铣床主轴箱的传动方案； （ 2 ）画出主轴传动链简图； （ 3 ）电机的选择、主轴轴承的选择； （ 4 ）主轴组件的设计，同步带轮的设计； （ 5 ）密封和润滑的设计； （ 6 ）主轴箱体的设计； （ 7 ）各主要部件的强度与刚度的校核计算； 2. 设计容： （ 1 ） Pro/E 环境下进行产品的设计； （ 2 ）主轴箱装配工程图一以上； 系 主 任批准日期（ 3 ）各组成零件的零件图 4 — 8 （ 1# 、 2# 或 3# 计算机图）； （ 4 ）制定主轴的加工工艺，并制作加工工艺卡和进行仿真加工； （ 5 ）编写设计（论文）说明书（不少于 10 000 字 ， word 文档输出）； ( 三 ) 主要参考资料 1 、《机床设计手册》，机械工业 2 、《机械师设计手册》，机械工业 3 、《机械零件设计手册》，冶金工业 4 、《工程力学》 5 、《金属切削机床》科学技术 6 、《材料力学》，高等教育。 7 、《互换性与技术测量》中国计量 8 、《金属切削机床概论》机械工业 9 、《机械原理》 ( 四 ) 附属专题 1 、专题外文翻译 检索与阅读与设计题目相关的外文资料，并书面翻译 2 ～ 3 篇（ 2000 ～ 3 000 字（附原 文） ）外文资料。 ...
