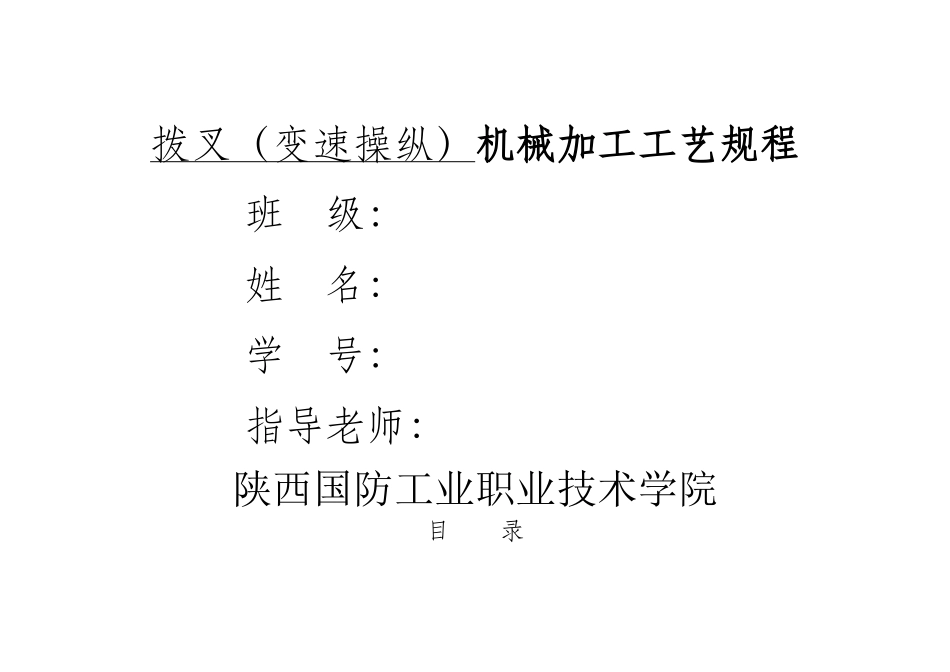

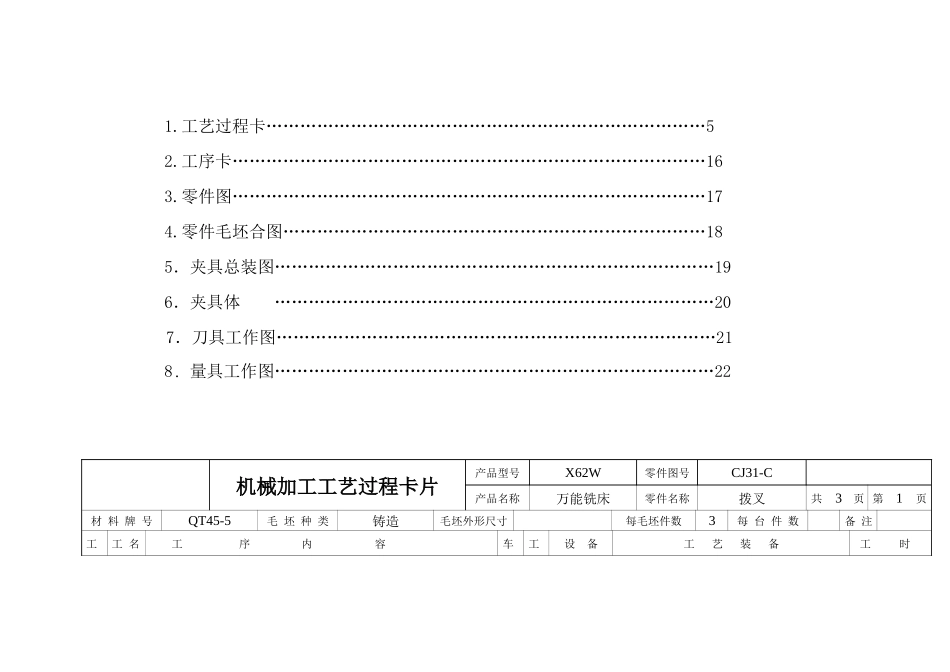

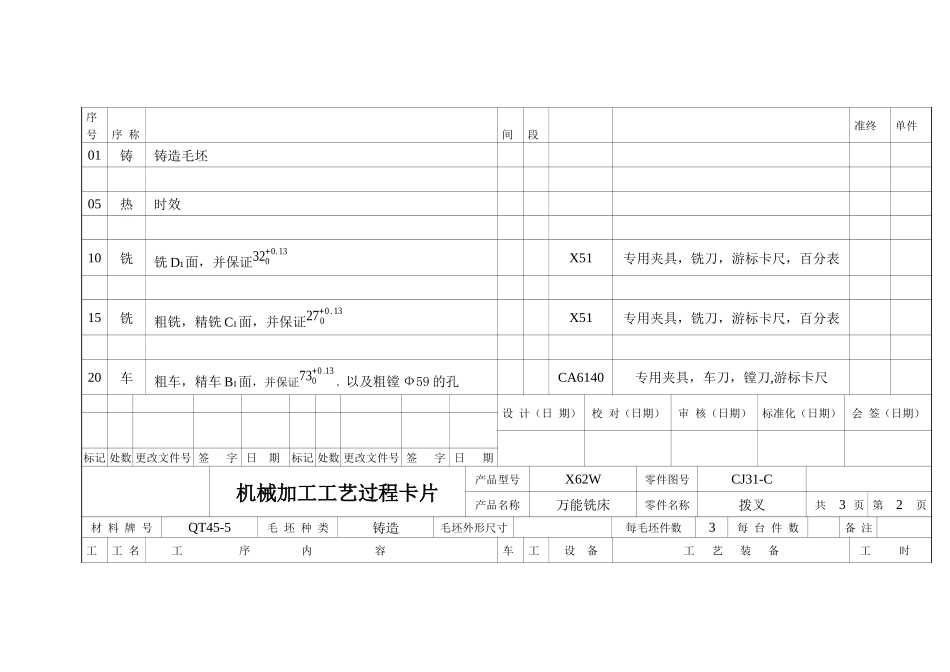

拨叉（变速操纵）机械加工工艺规程班 级：姓 名：学 号：指导老师：陕西国防工业职业技术学院目 录1.工艺过程卡……………………………………………………………………52.工序卡…………………………………………………………………………163.零件图…………………………………………………………………………174.零件毛坯合图…………………………………………………………………185．夹具总装图……………………………………………………………………196．夹具体 ……………………………………………………………………207．刀具工作图……………………………………………………………………218．量具工作图……………………………………………………………………22机械加工工艺过程卡片产品型号X62W零件图号CJ31-C产品名称万能铣床零件名称拨叉共3页 第1页材 料 牌 号QT45-5毛 坯 种 类铸造毛坯外形尺寸每毛坯件数3每 台 件 数备 注 工 工 名 工 序 内 容 车 工设 备工 艺 装 备 工 时 序 号 序 称 间 段 准终 单件01铸铸造毛坯 05热时效10铣铣 D1面，并保证320+0.13X51专用夹具，铣刀，游标卡尺，百分表15铣粗铣，精铣 C1面，并保证270+0.13X51专用夹具，铣刀，游标卡尺，百分表20车粗车，精车 B1面，并保证730+0.13。以及粗镗 Ф59 的孔CA6140专用夹具，车刀，镗刀,游标卡尺 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期标记 处数 更改文件号 签 字 日 期机械加工工艺过程卡片产品型号X62W零件图号CJ31-C产品名称万能铣床零件名称拨叉共3 页 第2页材 料 牌 号QT45-5毛 坯 种 类铸造毛坯外形尺寸每毛坯件数3每 台 件 数备 注 工 工 名 工 序 内 容 车 工设 备工 艺 装 备 工 时 序 号 序 称 间 段 准终 单件25铣粗铣，精铣 A1面，并保证16−0.30−0.20的 尺寸X51专用夹具，铣刀，游标卡尺，百分表30钻分别钻，扩，铰 Ф20 的孔，并保证加工到 Φ20−0.030−0.006Z525专用夹具，钻头，铰刀，塞规35检检验,校正40铣铣断 X61专用夹具，铣刀45铣铣尺寸 15X51专用夹具，立铣刀 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期标记 处数 更改文件号 签 字 日 期机械加工工艺过程卡...
