x大模内置外墙外保温工程施工组织设计方案VIP专享

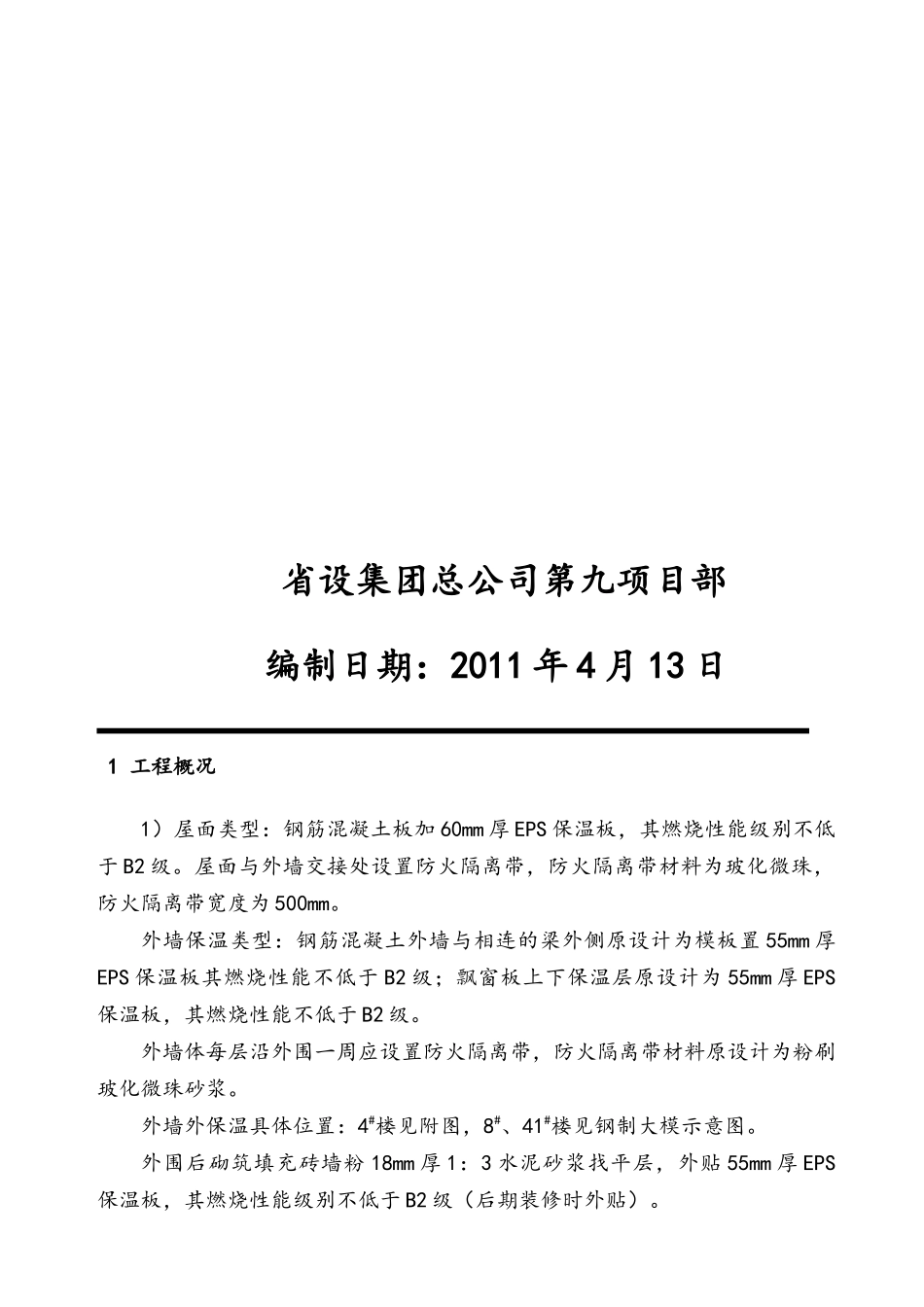

昆仑十六街坊 4#、8#、41#楼模板置外墙外保温工程(无网体系)施工方案省设集团总公司第九项目部编制日期：2011 年 4 月 13 日 1 工程概况1）屋面类型：钢筋混凝土板加 60mm 厚 EPS 保温板，其燃烧性能级别不低于 B2 级。屋面与外墙交接处设置防火隔离带，防火隔离带材料为玻化微珠，防火隔离带宽度为 500mm。外墙保温类型：钢筋混凝土外墙与相连的梁外侧原设计为模板置 55mm 厚EPS 保温板其燃烧性能不低于 B2 级；飘窗板上下保温层原设计为 55mm 厚 EPS保温板，其燃烧性能不低于 B2 级。外墙体每层沿外围一周应设置防火隔离带，防火隔离带材料原设计为粉刷玻化微珠砂浆。外墙外保温具体位置：4#楼见附图，8#、41#楼见钢制大模示意图。外围后砌筑填充砖墙粉 18mm 厚 1：3 水泥砂浆找平层，外贴 55mm 厚 EPS保温板，其燃烧性能级别不低于 B2 级（后期装修时外贴）。原设计：与非采暖房间相邻墙附加保温层为 20mm 厚挤塑板；住宅与地下室相邻楼板附加保温层厚度为 50mm 厚挤塑板；阳台栏板保温层为 20mm 厚挤塑保温板；卧室与电梯间隔墙贴 30mm 厚聚苯板以隔噪音（后期装修时外贴）。2）本工程外墙梁采纳大模置保温板（简称 EPS）厚度为 55mm，锚栓长度为 140mm 的外墙外保温作法，先在保温板表面喷涂界面剂，EPS 保温板置于外墙外模板侧，与墙体混凝土同时浇灌，混凝土墙体与保温板背面有机的结合在一起，EPS 板外用锚栓与墙体锚固，在 EPS 保温板上喷涂界面剂。如下表所示：表 1 外墙外保温基本构造外墙外保温作法构造示意图保温层保护层外饰面钢 筋 混凝土墙①聚 苯 板 ( 表 面喷 界 面 剂 ) ，插接栓固定，聚苯颗粒砂浆找平。②③④约 2mm-3mm 厚外 保 温 用 罩面 抗 裂 砂 浆（ 含 增 强 用耐 碱 型 玻 纤网格布）。⑤按 设 计 要求 做 外 饰面。⑥2 施工准备2.1 技术准备2.1.1 熟悉施工设计图纸与各方提供的有关图纸资料，查阅相关的外保温施工技术资料与施工作法。做好外保温层的预检和隐蔽检查验收记录。2.1.2 了解保温层材料性能，落实保温层施工节点做法，掌握施工要领，明确施工顺序。2.1.3 根据确定的施工做法与施工顺序，对现场施工人员进行培训和作业技术指导。2.1.4 确定外保温施工流水施工段。2.2 材料准备2.2.1 保温材料：自熄型聚苯保温板，应符合《隔热用聚苯乙烯板》标准中ZR 阻燃型第一类的要求。2.3 工具准备壁纸刀(用于裁...
