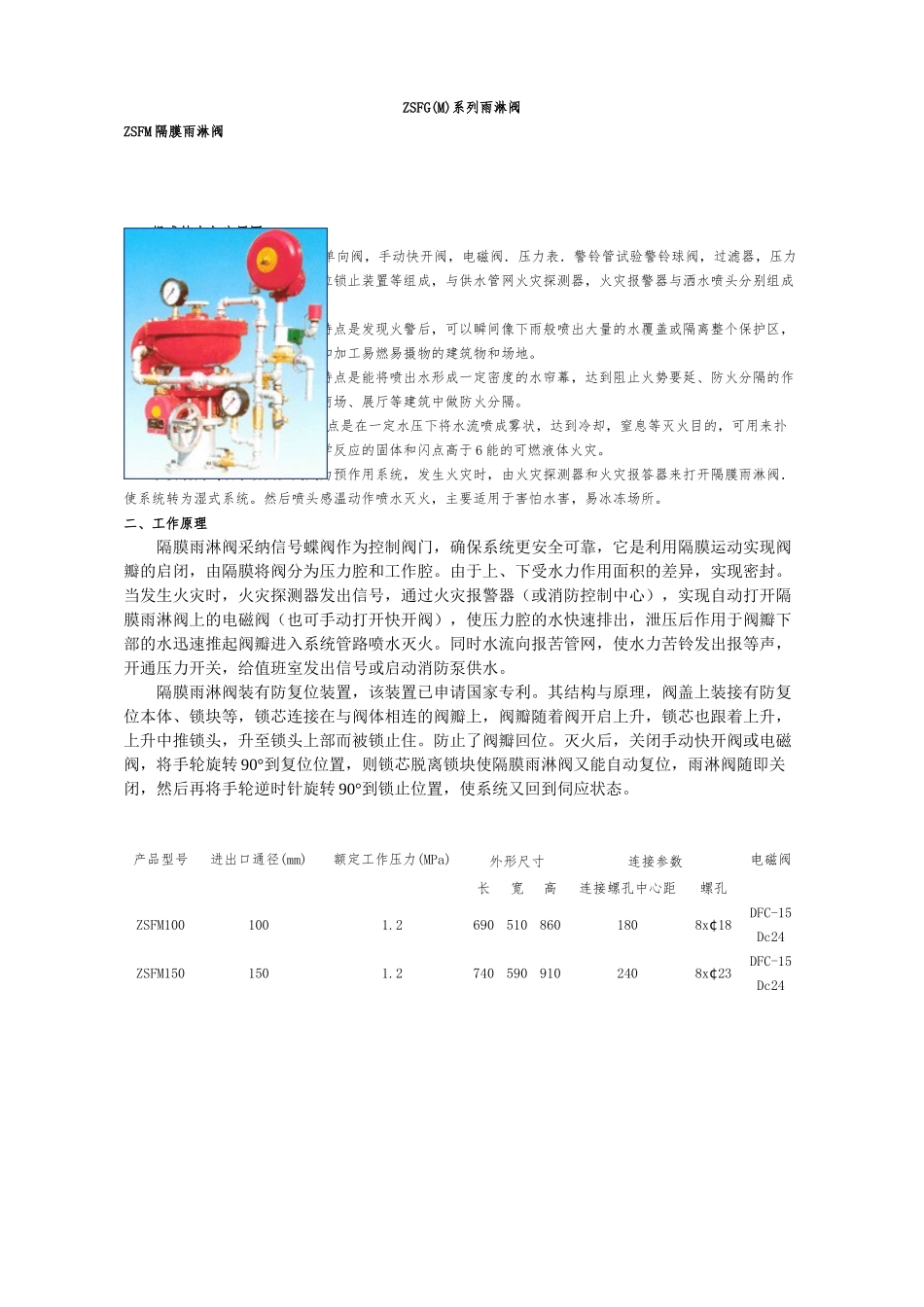

ZSFG(M)系列雨淋阀ZSFM 隔膜雨淋阀一、组成特点与应用围 ZSFM 隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器与洒水喷头分别组成以下系统。 雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。 水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。 水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备与扑灭火灾与水起化学反应的固体和闪点高于 6 能的可燃液体火灾。 若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。二、工作原理 隔膜雨淋阀采纳信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。由于上、下受水力作用面积的差异，实现密封。当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。 隔膜雨淋阀装有防复位装置，该装置已申请国家专利。其结构与原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。防止了阀瓣回位。灭火后，关闭手动快开阀或电磁阀，将手轮旋转 90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转 90°到锁止位置，使系统又回到伺应状态。 产品型号进出口通径(mm)额定工作压力(MPa)外形尺寸连接参数电磁阀长宽高连接螺孔中心距螺孔ZSFM1001001.26905108601808x 18¢DFC-15Dc24 ZSFM1501501.27405909102408x 23¢DFC-15Dc24 ZSFM2002001.21080 720 116029512x 23¢DFC-15Dc24 四、...
