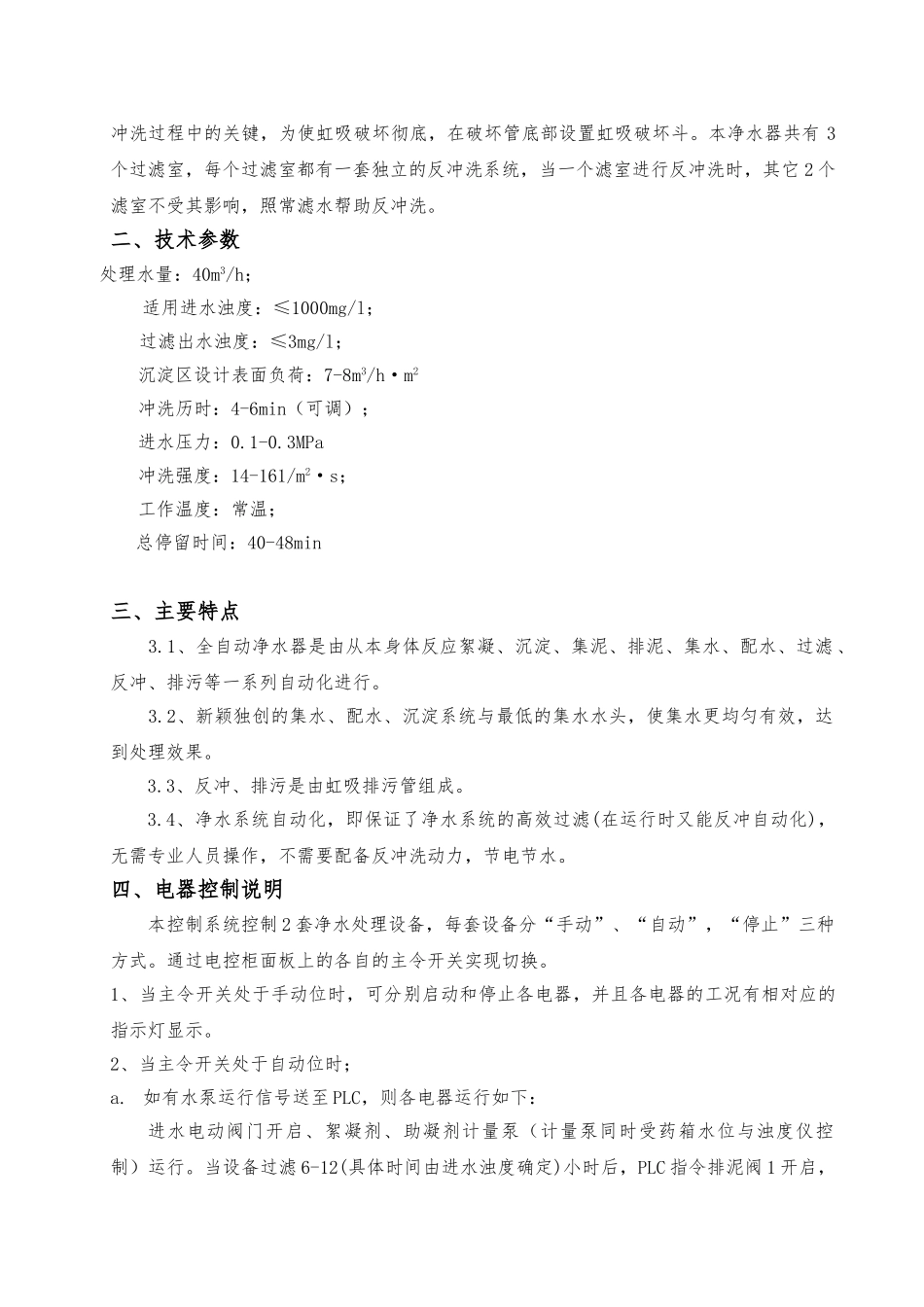

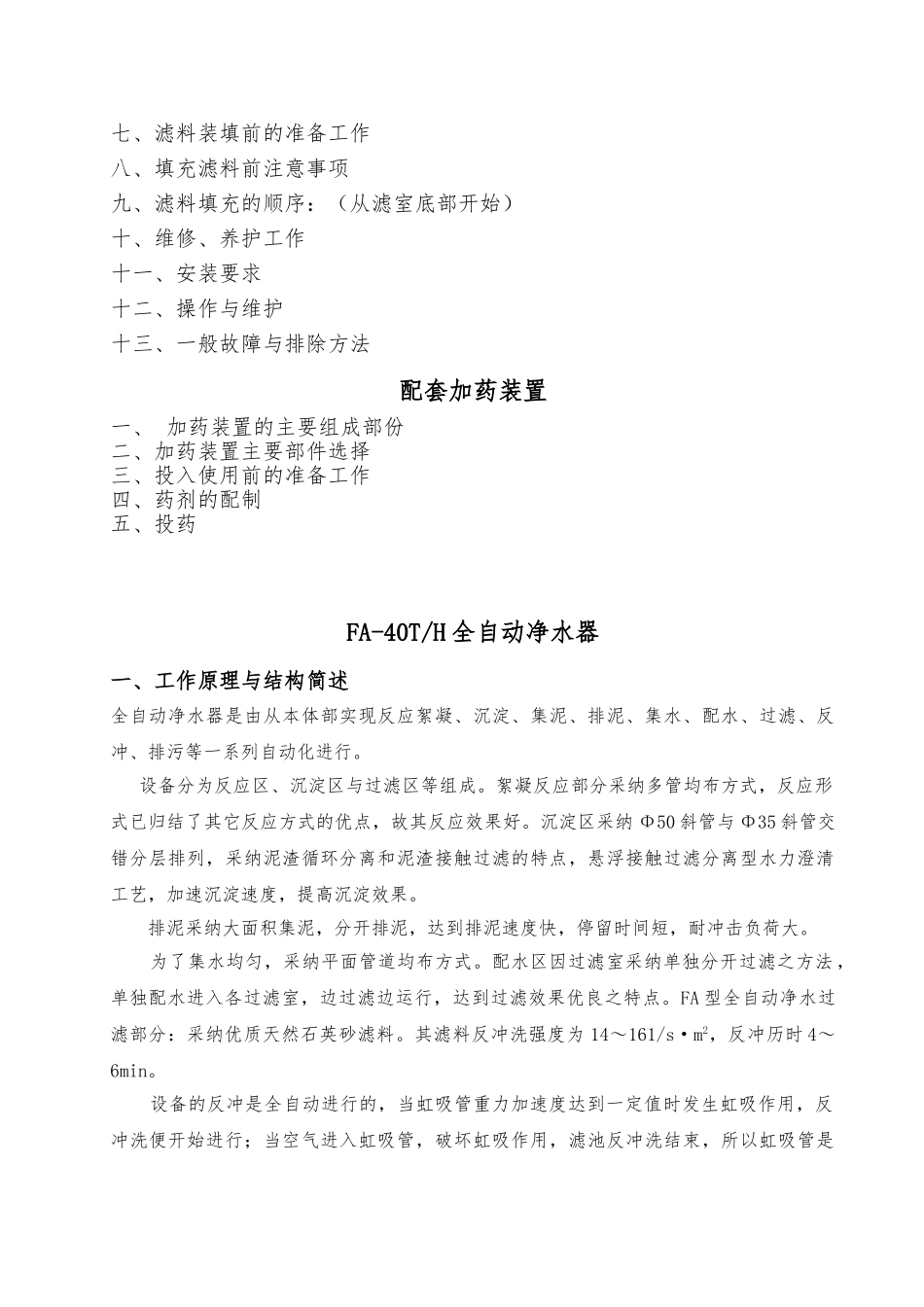

FA-40m3/h 一体化净水器设备操作维护说明书目 录 FA-40T/H 全自动净水器一、工作原理与结构简述二、技术参数三、主要特点四、电器控制说明五、操作步骤六、 维护与注意事项七、滤料装填前的准备工作八、填充滤料前注意事项九、滤料填充的顺序:(从滤室底部开始)十、维修、养护工作十一、安装要求十二、操作与维护十三、一般故障与排除方法配套加药装置一、 加药装置的主要组成部份二、加药装置主要部件选择三、投入使用前的准备工作四、药剂的配制五、投药FA-40T/H 全自动净水器一、工作原理与结构简述全自动净水器是由从本体部实现反应絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列自动化进行。 设备分为反应区、沉淀区与过滤区等组成。絮凝反应部分采纳多管均布方式,反应形式已归结了其它反应方式的优点,故其反应效果好。沉淀区采纳 Φ50 斜管与 Φ35 斜管交错分层排列,采纳泥渣循环分离和泥渣接触过滤的特点,悬浮接触过滤分离型水力澄清工艺,加速沉淀速度,提高沉淀效果。 排泥采纳大面积集泥,分开排泥,达到排泥速度快,停留时间短,耐冲击负荷大。 为了集水均匀,采纳平面管道均布方式。配水区因过滤室采纳单独分开过滤之方法 ,单独配水进入各过滤室,边过滤边运行,达到过滤效果优良之特点。FA 型全自动净水过滤部分:采纳优质天然石英砂滤料。其滤料反冲洗强度为 14~161/s·m2,反冲历时 4~6min。 设备的反冲是全自动进行的,当虹吸管重力加速度达到一定值时发生虹吸作用,反冲洗便开始进行;当空气进入虹吸管,破坏虹吸作用,滤池反冲洗结束,所以虹吸管是冲洗过程中的关键,为使虹吸破坏彻底,在破坏管底部设置虹吸破坏斗。本净水器共有 3个过滤室,每个过滤室都有一套独立的反冲洗系统,当一个滤室进行反冲洗时,其它 2 个滤室不受其影响,照常滤水帮助反冲洗。二、技术参数处理水量:40m3/h; 适用进水浊度:≤1000mg/l;过滤出水浊度:≤3mg/l;沉淀区设计表面负荷:7-8m3/h·m2冲洗历时:4-6min(可调);进水压力:0.1-0.3MPa冲洗强度:14-161/m2·s;工作温度:常温;总停留时间:40-48min三、主要特点 3.1、全自动净水器是由从本身体反应絮凝、沉淀、集泥、排泥、集水、配水、过滤 、反冲、排污等一系列自动化进行。 3.2、新颖独创的集水、配水、沉淀系统与最低的集水水头,使集水更均匀有效,达到处理效果。 3.3、反冲、排污是由虹吸排污管组成。3.4、净水系统自动化,即...
