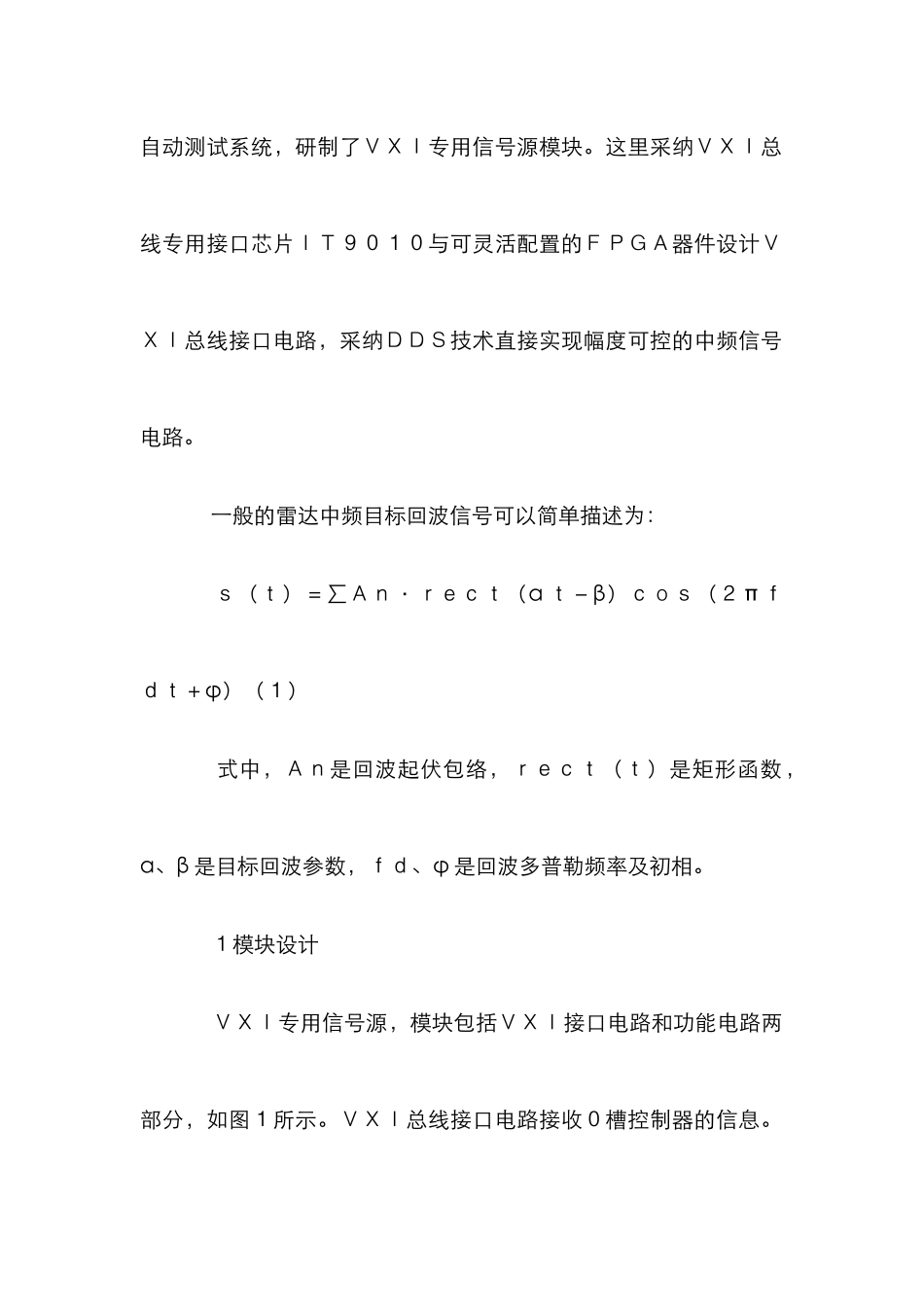

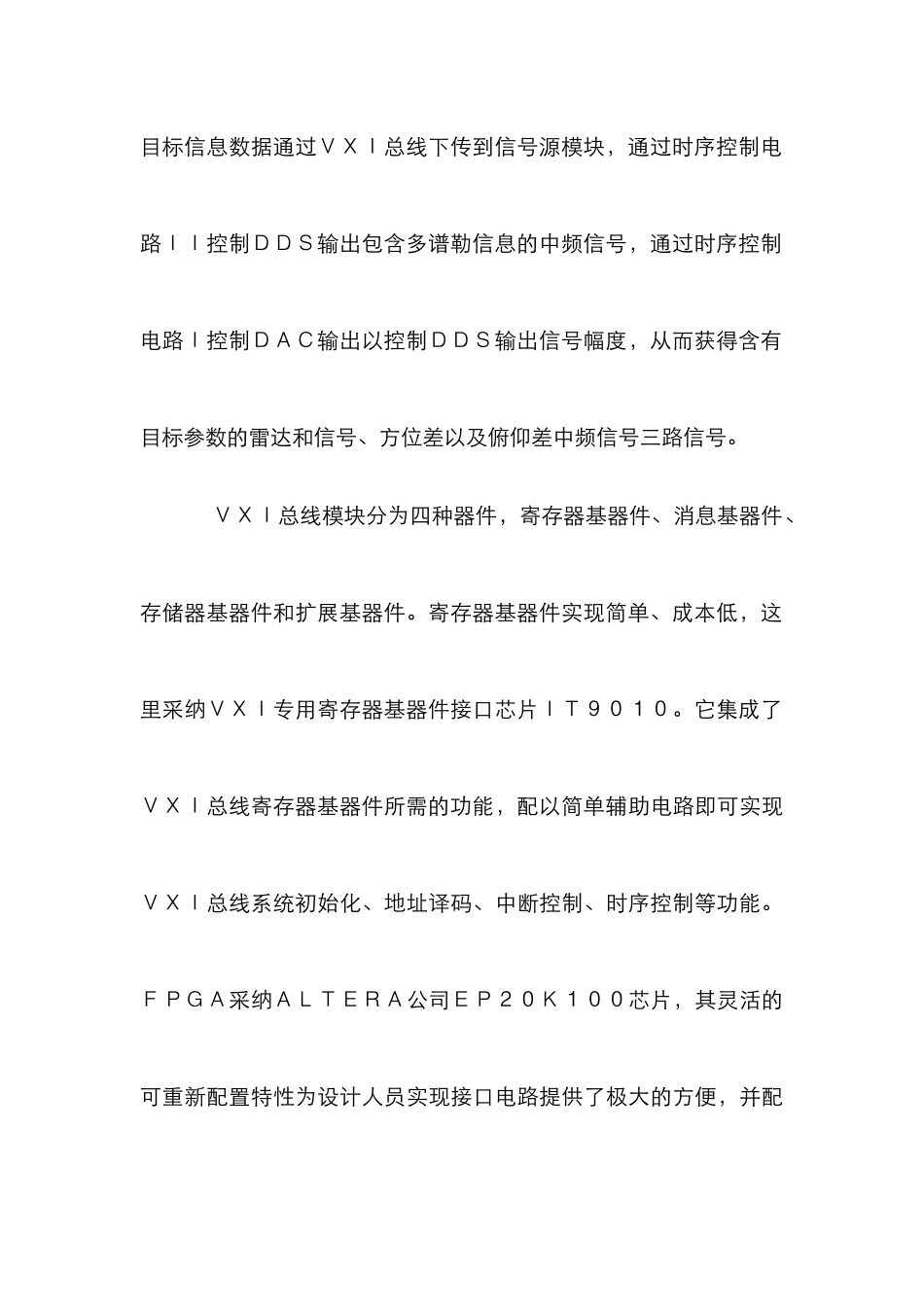

中频信号源设计管理论文 摘要：介绍了 VXI 总线 C 尺寸专用中频信号源的设计，重点描述了 VXI 总线接口电路和用 DDS 实现的幅度可控的捷变频信号源电路。该模块已成功应用于实际的 VXI 总线雷达自动测试系统中。 关键词：VXI 信号发生器 DDSFPGA ＶＸＩ总线系统将计算机技术、测控技术和接口技术等多种高新技术紧密结合起来，具有结构紧凑、数据吞吐能力强、可靠性强等优点，成为自动测试系统的优秀平台。直接数字合成技术（ＤＤＳ）提供传统频率合成方法难以实现的高分辨率、高频率转换速度及相位的连续性，这使得ＤＤＳ具有广泛的应用前景。导弹雷达导引头的研制及生产是一个相当复杂和精密的过程。为实现导引头自动测试系统，研制了ＶＸＩ专用信号源模块。这里采纳ＶＸＩ总线专用接口芯片ＩＴ９０１０与可灵活配置的ＦＰＧＡ器件设计ＶＸＩ总线接口电路，采纳ＤＤＳ技术直接实现幅度可控的中频信号电路。 一般的雷达中频目标回波信号可以简单描述为： ｓ（ｔ）＝∑Ａｎ·ｒｅｃｔ（α ｔ－β）ｃｏｓ（２ π ｆｄｔ＋φ）（１） 式中，Ａｎ是回波起伏包络，ｒｅｃｔ（ｔ）是矩形函数，α、β 是目标回波参数，ｆｄ、φ 是回波多普勒频率及初相。 １模块设计 ＶＸＩ专用信号源，模块包括ＶＸＩ接口电路和功能电路两部分，如图１所示。ＶＸＩ总线接口电路接收０槽控制器的信息。目标信息数据通过ＶＸＩ总线下传到信号源模块，通过时序控制电路ＩＩ控制ＤＤＳ输出包含多谱勒信息的中频信号，通过时序控制电路Ｉ控制ＤＡＣ输出以控制ＤＤＳ输出信号幅度，从而获得含有目标参数的雷达和信号、方位差以及俯仰差中频信号三路信号。 ＶＸＩ总线模块分为四种器件，寄存器基器件、消息基器件、存储器基器件和扩展基器件。寄存器基器件实现简单、成本低，这里采纳ＶＸＩ专用寄存器基器件接口芯片ＩＴ９０１０。它集成了ＶＸＩ总线寄存器基器件所需的功能，配以简单辅助电路即可实现ＶＸＩ总线系统初始化、地址译码、中断控制、时序控制等功能。ＦＰＧＡ采纳ＡＬＴＥＲＡ公司ＥＰ２０Ｋ１００芯片，其灵活的可重新配置特性为设计人员实现接口电路提供了极大的方便，并配合ＩＴ９０１０完成接口初始化等功能。 直接数字频率合成技术是一种先进的频率合成技术，具有简单、灵活的特点。ＤＤＳ输出频率ｆ０为：ｆ０＝(K/2N)ｆｃｌｋ 其中，Ｋ为频率控制字，Ｎ为ＤＤＳ相位累加器字长，ｆｃｌｋ为ＤＤＳ时钟。ＤＤＳ采纳美国ＡＤ公司...
