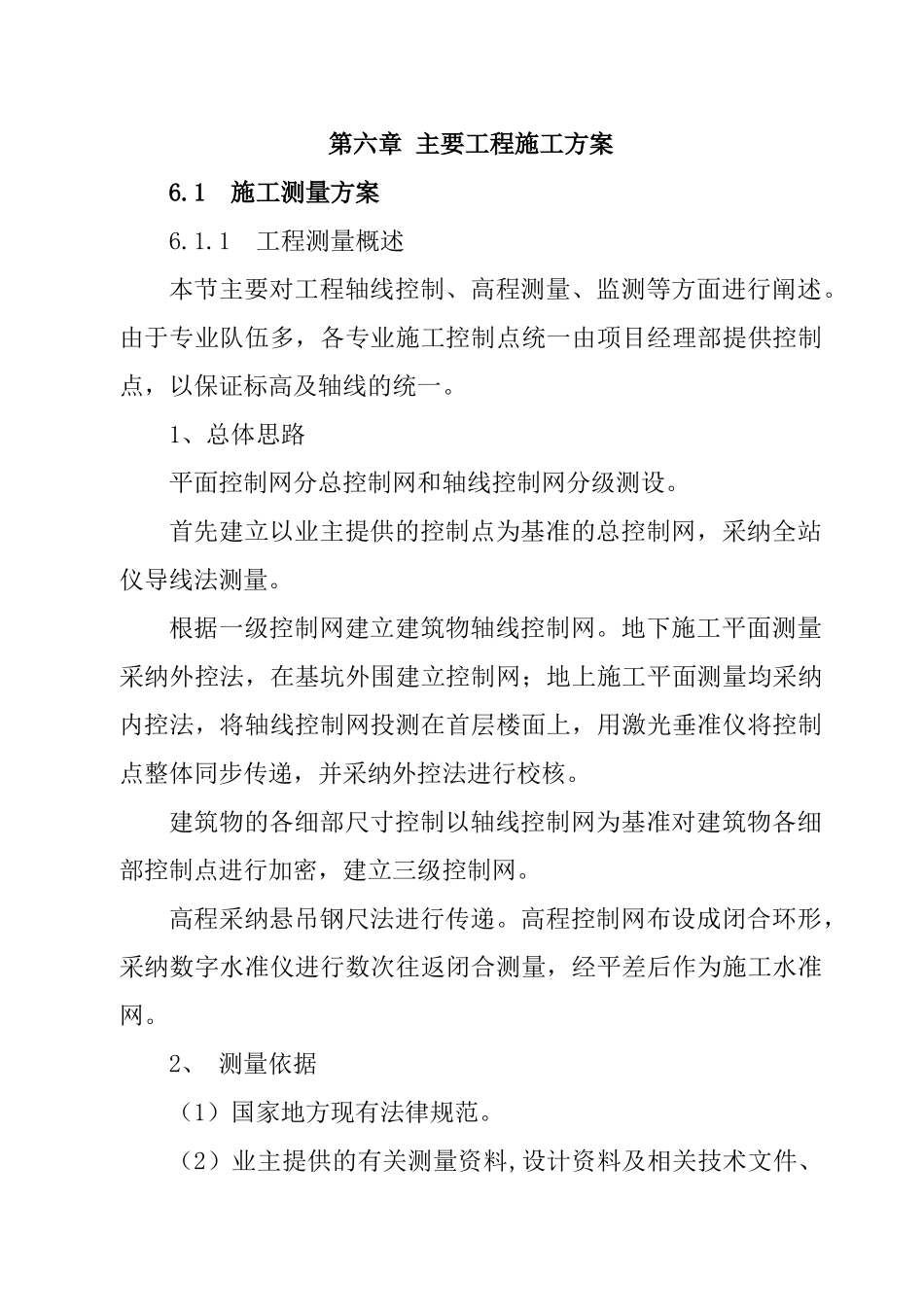

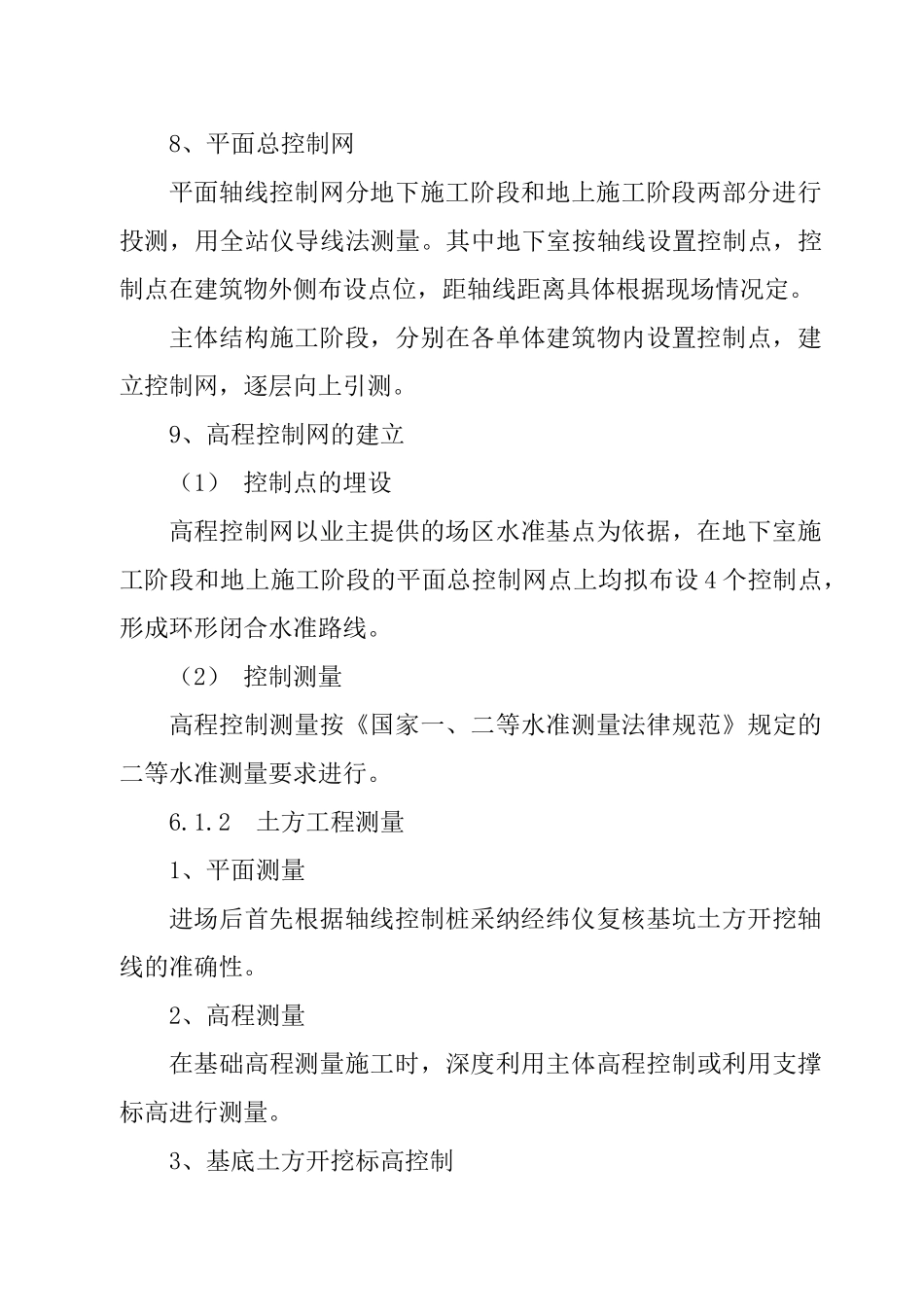

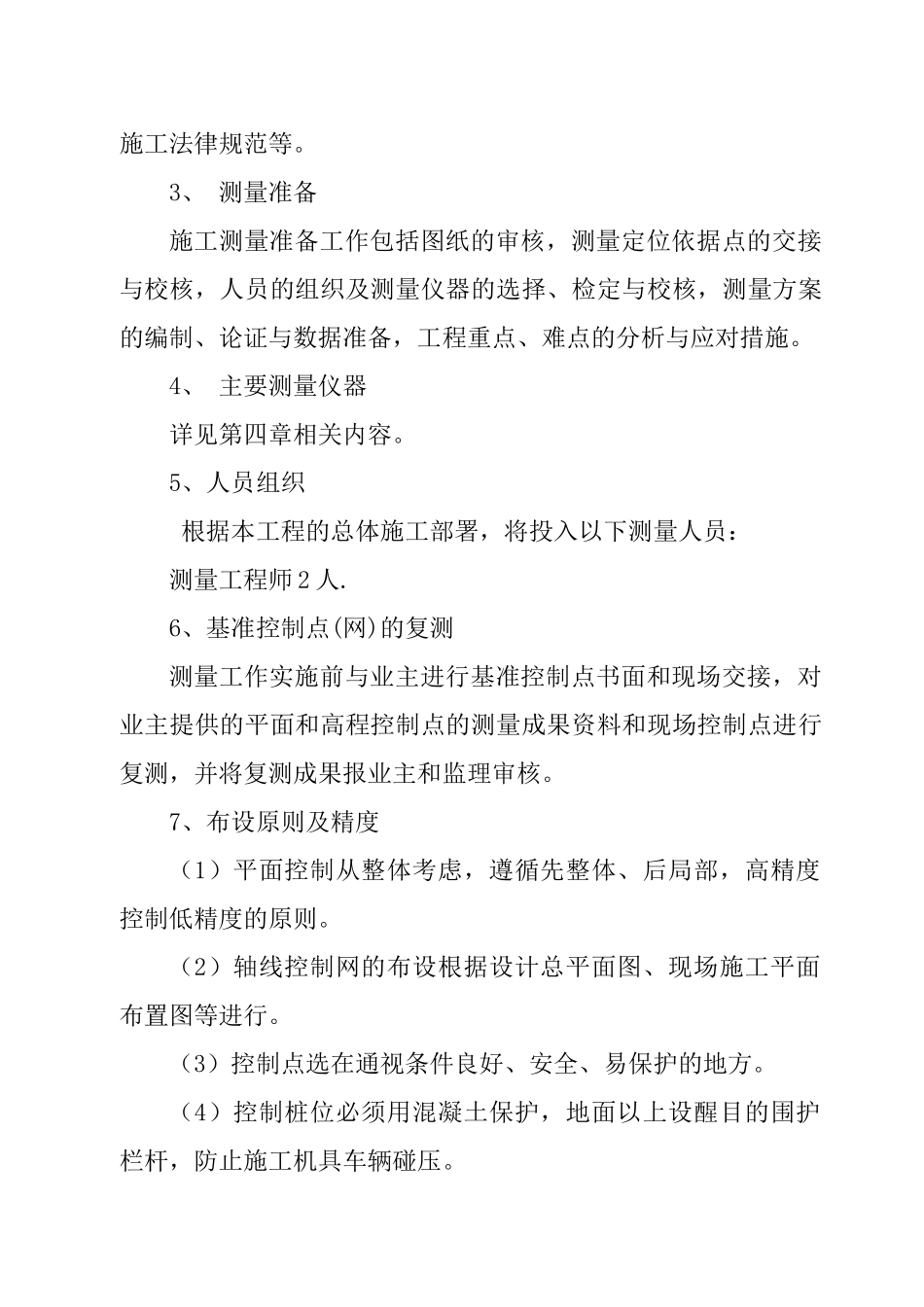

第六章 主要工程施工方案6.1 施工测量方案6.1.1 工程测量概述本节主要对工程轴线控制、高程测量、监测等方面进行阐述。由于专业队伍多，各专业施工控制点统一由项目经理部提供控制点，以保证标高及轴线的统一。1、总体思路平面控制网分总控制网和轴线控制网分级测设。首先建立以业主提供的控制点为基准的总控制网，采纳全站仪导线法测量。根据一级控制网建立建筑物轴线控制网。地下施工平面测量采纳外控法，在基坑外围建立控制网；地上施工平面测量均采纳内控法，将轴线控制网投测在首层楼面上，用激光垂准仪将控制点整体同步传递，并采纳外控法进行校核。建筑物的各细部尺寸控制以轴线控制网为基准对建筑物各细部控制点进行加密，建立三级控制网。高程采纳悬吊钢尺法进行传递。高程控制网布设成闭合环形，采纳数字水准仪进行数次往返闭合测量，经平差后作为施工水准网。2、 测量依据（1）国家地方现有法律规范。（2）业主提供的有关测量资料,设计资料及相关技术文件、施工法律规范等。3、 测量准备施工测量准备工作包括图纸的审核，测量定位依据点的交接与校核，人员的组织及测量仪器的选择、检定与校核，测量方案的编制、论证与数据准备，工程重点、难点的分析与应对措施。4、 主要测量仪器详见第四章相关内容。5、人员组织 根据本工程的总体施工部署，将投入以下测量人员：测量工程师 2 人.6、基准控制点(网)的复测 测量工作实施前与业主进行基准控制点书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点进行复测，并将复测成果报业主和监理审核。7、布设原则及精度（1）平面控制从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。（2）轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。（3）控制点选在通视条件良好、安全、易保护的地方。（4）控制桩位必须用混凝土保护，地面以上设醒目的围护栏杆，防止施工机具车辆碰压。8、平面总控制网平面轴线控制网分地下施工阶段和地上施工阶段两部分进行投测，用全站仪导线法测量。其中地下室按轴线设置控制点，控制点在建筑物外侧布设点位，距轴线距离具体根据现场情况定。主体结构施工阶段，分别在各单体建筑物内设置控制点，建立控制网，逐层向上引测。9、高程控制网的建立（1） 控制点的埋设高程控制网以业主提供的场区水准基点为依据，在地下室施工阶段和地上施工阶段的平面总控制网点上均拟布设 4 个控制点，形成环形闭合水准路线。（2...
