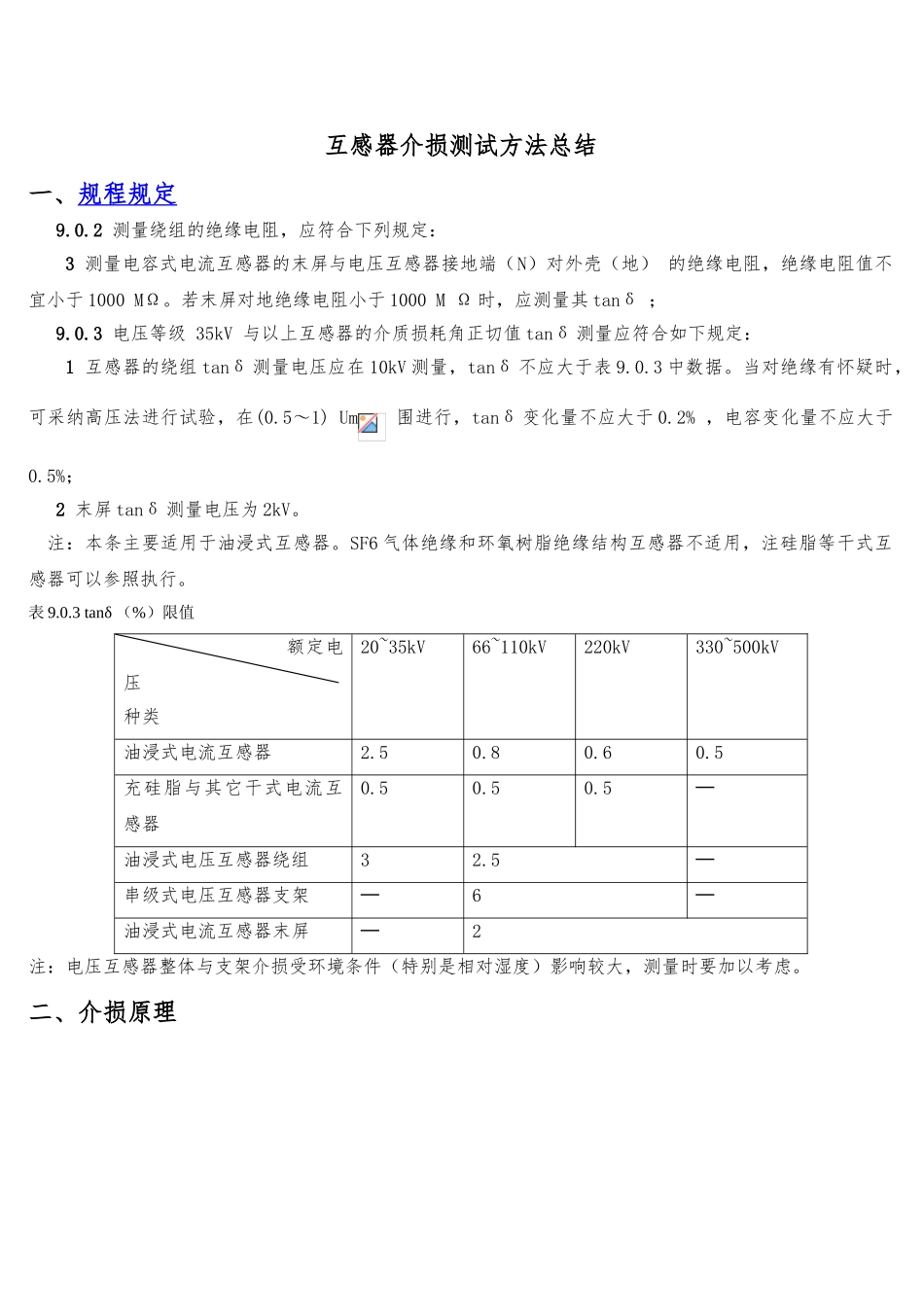

互感器介损测试方法总结一、规程规定9.0.2 测量绕组的绝缘电阻，应符合下列规定：3 测量电容式电流互感器的末屏与电压互感器接地端（N）对外壳（地） 的绝缘电阻，绝缘电阻值不宜小于 1000 MΩ。若末屏对地绝缘电阻小于 1000 M Ω 时，应测量其 tanδ ； 9.0.3 电压等级 35kV 与以上互感器的介质损耗角正切值 tanδ 测量应符合如下规定：1 互感器的绕组 tanδ 测量电压应在 10kV 测量，tanδ 不应大于表 9.0.3 中数据。当对绝缘有怀疑时，可采纳高压法进行试验，在(0.5～1) Um 围进行，tanδ 变化量不应大于 0.2% ，电容变化量不应大于0.5%； 2 末屏 tanδ 测量电压为 2kV。注：本条主要适用于油浸式互感器。SF6 气体绝缘和环氧树脂绝缘结构互感器不适用，注硅脂等干式互感器可以参照执行。表 9.0.3 tanδ （%）限值 额定电压种类20~35kV66~110kV220kV330~500kV油浸式电流互感器2.50.80.60.5充硅脂与其它干式电流互感器0.50.50.5─油浸式电压互感器绕组32.5─串级式电压互感器支架─6─油浸式电流互感器末屏─2注：电压互感器整体与支架介损受环境条件（特别是相对湿度）影响较大，测量时要加以考虑。二、介损原理1、 并联等值电路（图 a、b）在沟通电 U 的作用下介质中的电流为 I。U 与 I 之间的夹角为 φ，即功率因数角；其余角为 δ，即介质损耗角根据图 a 可得：tanδ==则介质损耗为：P=UIR=UIctanδ=*w*Cp*tanδ2、 串联等值电路（图 c、d）tanδ===w*Cs*rP=*r=由于 tan²δ<<1，所以 Cs≈Cp=C,R>>r，因此以上两种电路可以以一个共同的表达式表示：P=wCtanδ由此可见，介损与 tanδ 成正比，即可用 tanδ 表示介损的大小。同类试品绝缘的优劣，可直接由 tanδ 的大小来推断。3、综合电路 多个并联等值电路并联：tanδ=多个串联等值电路串联：tanδ=两个并联等值电路串联：tanδ=由以上分析还可得出，tanδ 对集中性缺陷是不能灵敏反应的，因此对能分解测量的尽量扥接测量，比如变压器的套管等三、电容、介损的测量3.1 电容式电压互感器仪器：AI 6000 精密测试仪3.1.1 正接法：测量整节电容 Cx-------试品一端对地有可靠绝缘时用此方法步骤：a、准备工作包括收集厂家数据，抄写名牌包括电容量；b、打开 PT 本体端子箱盖，短接所有二次绕组并接地；c、打开 XL与 N 之间的连片，使 XL悬空，见示意图；d、打开 XL 与 E 之间的连片；e、将仪器的“高压测量”端通...
