井架物料提升机施工

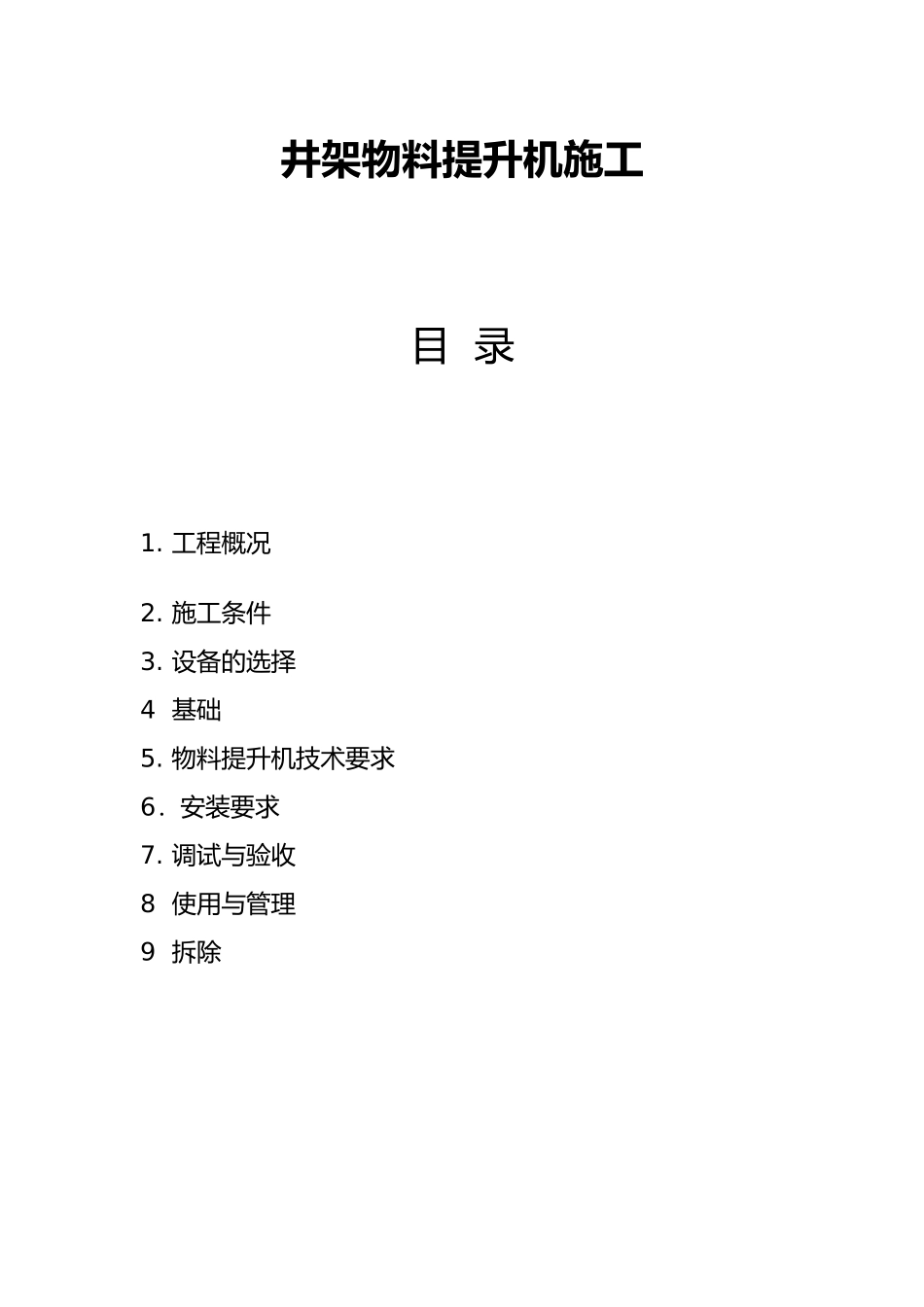

井架物料提升机施工_第1页
1/11

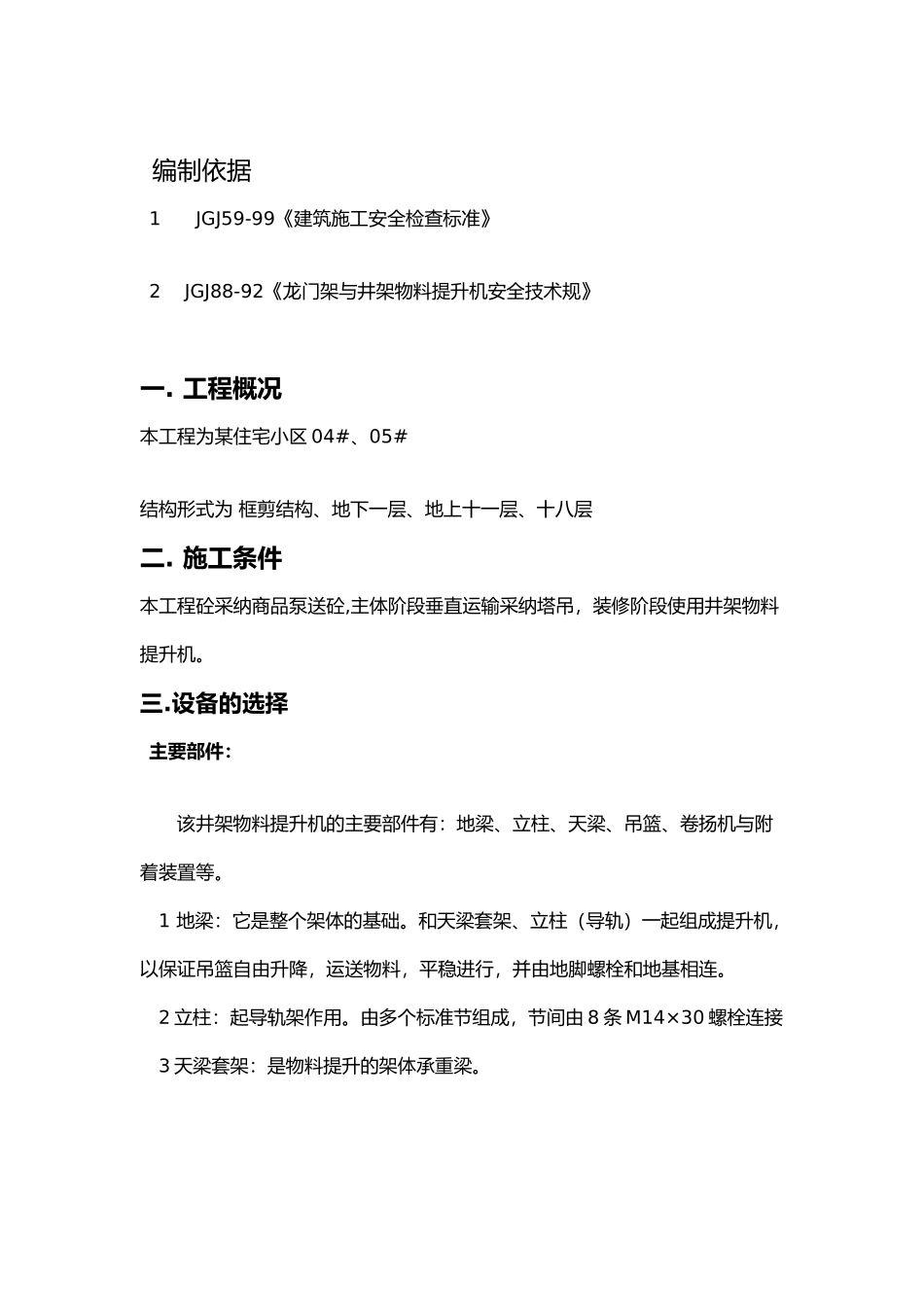

井架物料提升机施工_第2页
2/11

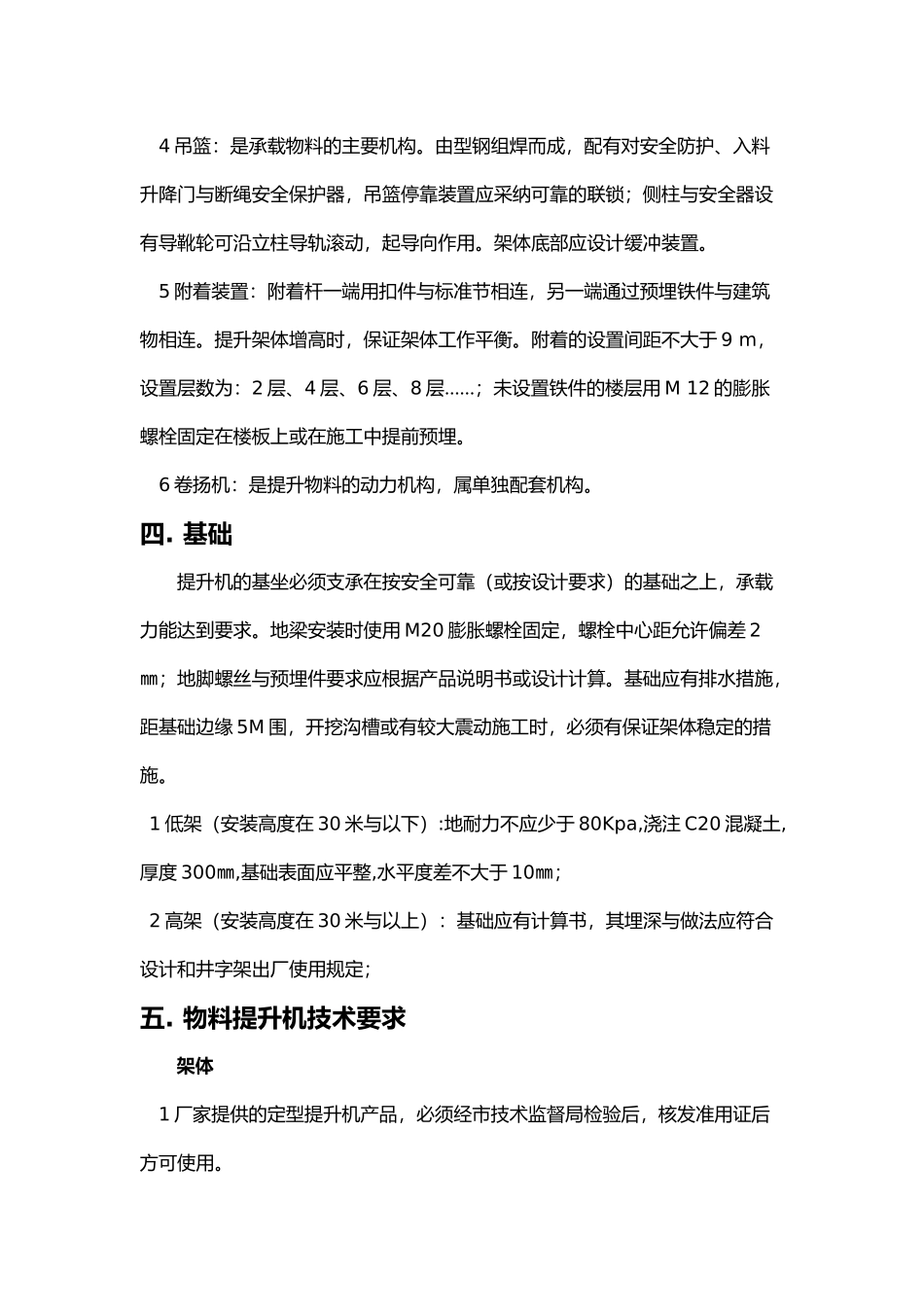

井架物料提升机施工_第3页
3/11
井架物料提升机施工 目 录1. 工程概况 2. 施工条件 3. 设备的选择 4 基础 5. 物料提升机技术要求 6.安装要求 7. 调试与验收 8 使用与管理 9 拆除 编制依据 1JGJ59-99《建筑施工安全检查标准》 2 JGJ88-92《龙门架与井架物料提升机安全技术规》 一. 工程概况 本工程为某住宅小区 04#、05#结构形式为 框剪结构、地下一层、地上十一层、十八层二. 施工条件 本工程砼采纳商品泵送砼,主体阶段垂直运输采纳塔吊,装修阶段使用井架物料提升机。三.设备的选择 主要部件: 该井架物料提升机的主要部件有:地梁、立柱、天梁、吊篮、卷扬机与附着装置等。 1 地梁:它是整个架体的基础。和天梁套架、立柱(导轨)一起组成提升机,以保证吊篮自由升降,运送物料,平稳进行,并由地脚螺栓和地基相连。 2 立柱:起导轨架作用。由多个标准节组成,节间由 8 条 M14×30 螺栓连接 3 天梁套架:是物料提升的架体承重梁。 4 吊篮:是承载物料的主要机构。由型钢组焊而成,配有对安全防护、入料升降门与断绳安全保护器,吊篮停靠装置应采纳可靠的联锁;侧柱与安全器设有导靴轮可沿立柱导轨滚动,起导向作用。架体底部应设计缓冲装置。 5 附着装置:附着杆一端用扣件与标准节相连,另一端通过预埋铁件与建筑物相连。提升架体增高时,保证架体工作平衡。附着的设置间距不大于 9 m,设置层数为:2 层、4 层、6 层、8 层……;未设置铁件的楼层用 M 12 的膨胀螺栓固定在楼板上或在施工中提前预埋。 6 卷扬机:是提升物料的动力机构,属单独配套机构。 四. 基础 提升机的基坐必须支承在按安全可靠(或按设计要求)的基础之上,承载力能达到要求。地梁安装时使用 M20 膨胀螺栓固定,螺栓中心距允许偏差 2㎜;地脚螺丝与预埋件要求应根据产品说明书或设计计算。基础应有排水措施,距基础边缘 5M 围,开挖沟槽或有较大震动施工时,必须有保证架体稳定的措施。 1 低架(安装高度在 30 米与以下):地耐力不应少于 80Kpa,浇注 C20 混凝土,厚度 300㎜,基础表面应平整,水平度差不大于 10㎜; 2 高架(安装高度在 30 米与以上):基础应有计算书,其埋深与做法应符合设计和井字架出厂使用规定; 五. 物料提升机技术要求 架体 1 厂家提供的定型提升机产品,必须经市技术监督局检验后,核发准用证后方可使用。 2 提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接,连墙件每层必须设...
