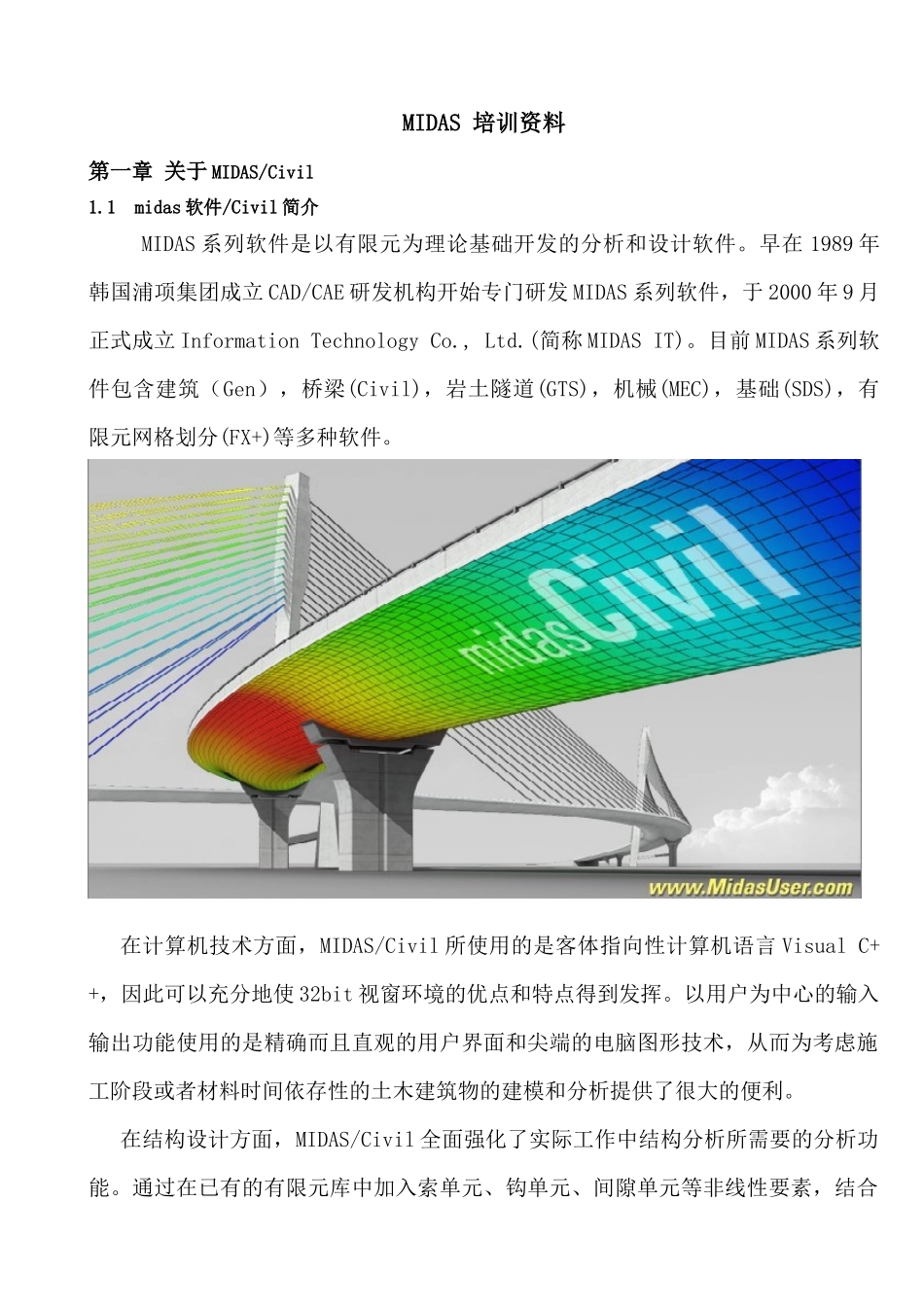

MIDAS 培训资料第一章 关于 MIDAS/Civil1.1 midas 软件/Civil 简介MIDAS 系列软件是以有限元为理论基础开发的分析和设计软件。早在 1989 年韩国浦项集团成立 CAD/CAE 研发机构开始专门研发 MIDAS 系列软件，于 2000 年 9 月正式成立 Information Technology Co., Ltd.(简称 MIDAS IT)。目前 MIDAS 系列软件包含建筑（Gen），桥梁(Civil)，岩土隧道(GTS)，机械(MEC)，基础(SDS)，有限元网格划分(FX+)等多种软件。在计算机技术方面，MIDAS/Civil 所使用的是客体指向性计算机语言 Visual C++，因此可以充分地使 32bit 视窗环境的优点和特点得到发挥。以用户为中心的输入输出功能使用的是精确而且直观的用户界面和尖端的电脑图形技术，从而为考虑施工阶段或者材料时间依存性的土木建筑物的建模和分析提供了很大的便利。在结构设计方面，MIDAS/Civil 全面强化了实际工作中结构分析所需要的分析功能。通过在已有的有限元库中加入索单元、钩单元、间隙单元等非线性要素，结合施工阶段、时间依存性、几何非线性等最新结构分析理论，从而计算出更加准确的和切合实际的分析结果。建模技术采纳的是自行开发的新概念 CAD 形式的建模技术，可以更加提高建模效率。特别是由于拥有如桥梁建模助手等高效自动化建模功能，所以只要输入截面形状、桥梁特点、预应力桥的钢束位置等基本数据，就可以自动建立桥梁模型以及施工阶段的各种数据。悬索桥完成系模型为青潭大桥的抗震设计所进行的特征值分析栈桥模型墩柱静力分析1.2 MIDAS/Civil 的适用领域MIDAS/Civil 的适用领域如下。􀂾 所有形式的桥梁分析与设计钢筋混凝土桥、钢桥、联合梁桥、预应力桥、悬索桥、斜张桥􀂾 大体积混凝土的水化热分析桥台、桥墩、防波堤、地铁、其它基础建筑􀂾 地下建筑的分析地铁、通信电缆管道、上下水处理设施、隧道􀂾 发电站及工业设施结构设计发电站、铁塔、压力容器、水塔等􀂾 其它国家基础建设结构设计飞机场、大坝、港湾等1.3 MIDAS/Civil 的特点*提供菜单交互式、表格输入、导入 CAD 等灵活多样的建模功能。 *提供刚构桥、板型桥、箱梁桥、顶推法桥梁、悬臂法桥梁、移动支架/满堂支架法桥梁、悬索桥、斜拉桥的建模助手。 *提供中国、美国、英国、德国、欧洲、日本、韩国等国家的材料和截面数据库，以及混凝土收缩和徐变法律规范和移动何在法律规范。 *提供桁架、一般梁/边截面梁、平面应力/平面应变、只受拉/只受压、钩、索、板、...
