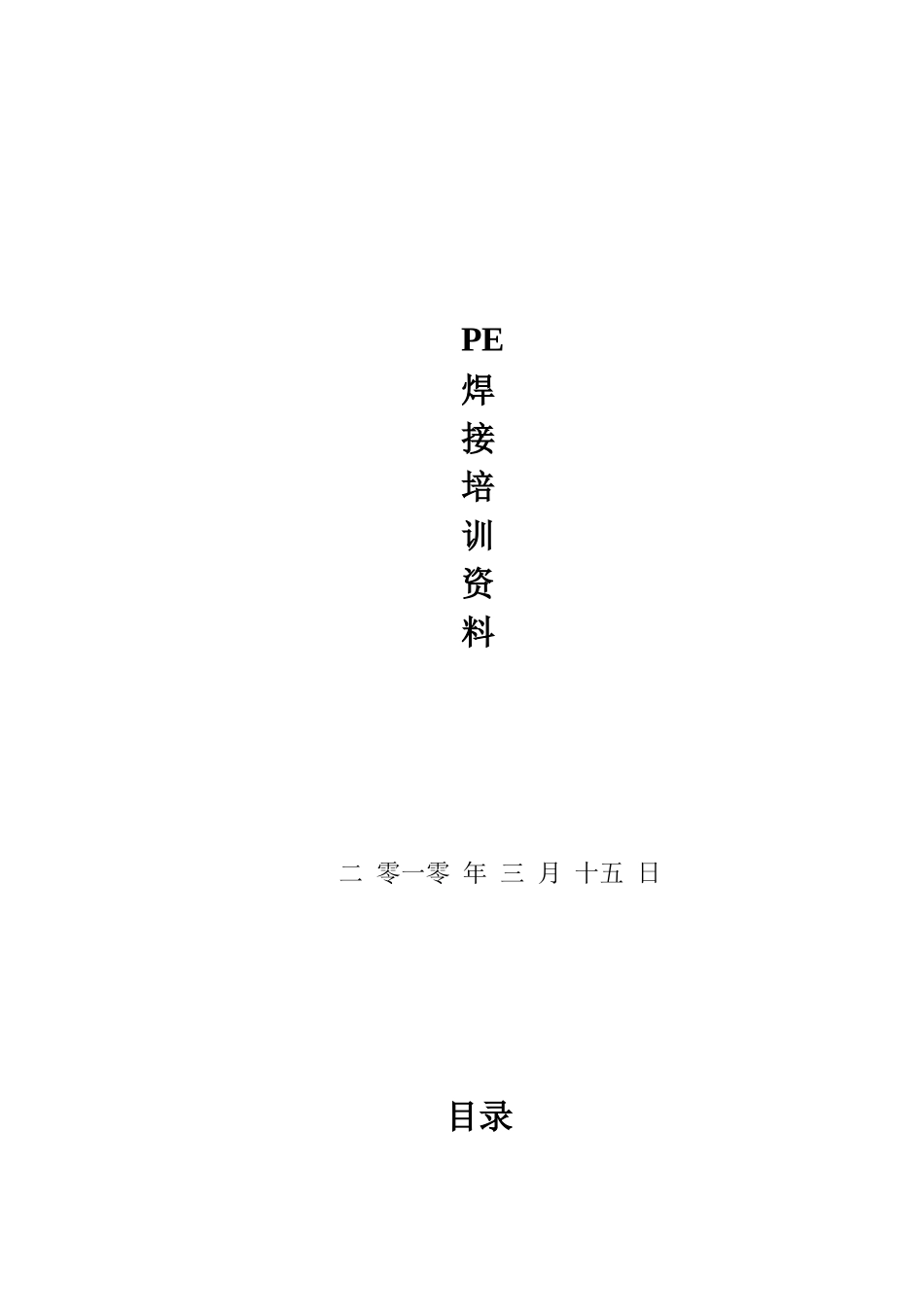

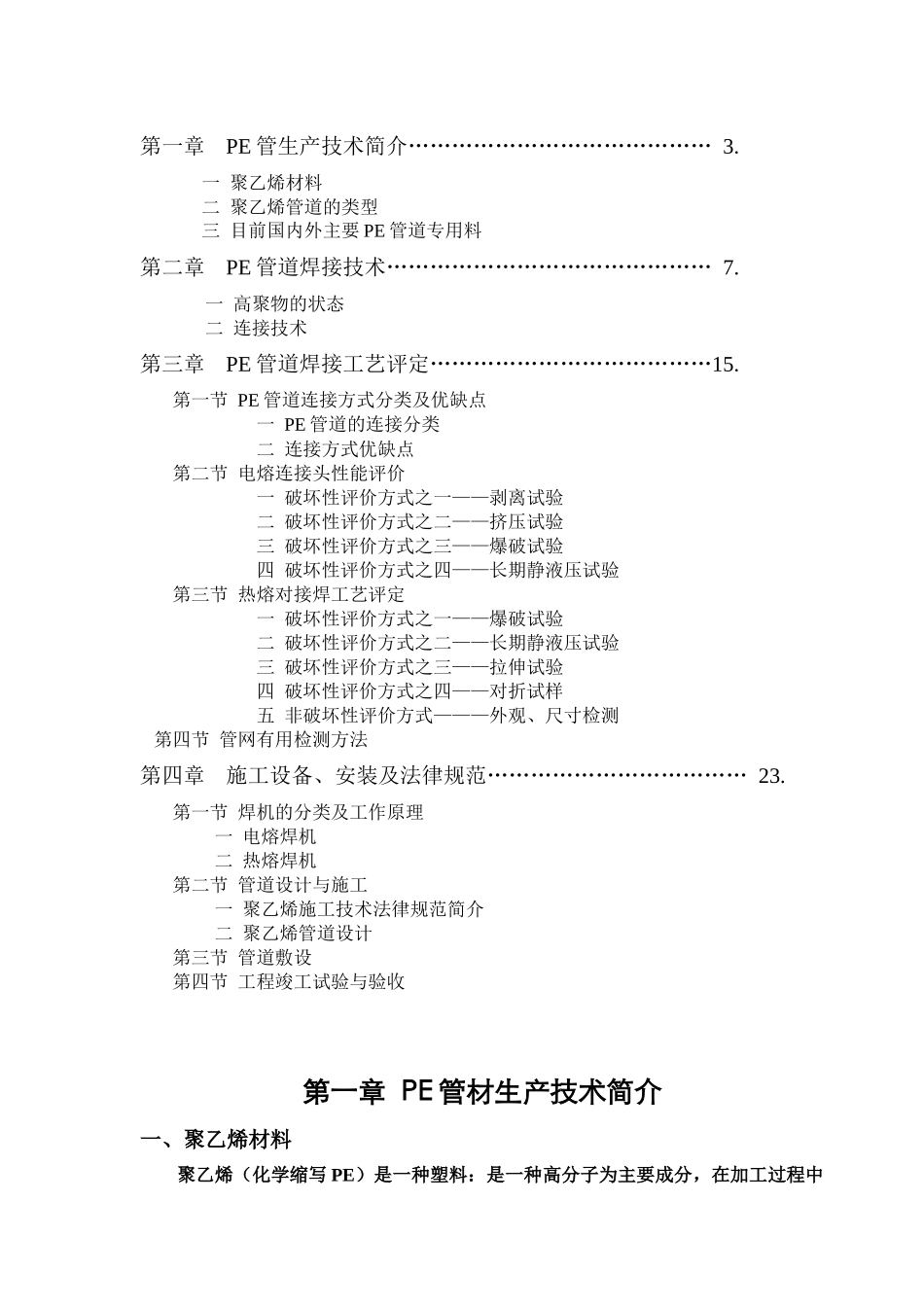

PE 焊接培训资料二 零一零 年 三 月 十五 日目录第一章PE 管生产技术简介…………………………………… 3.一 聚乙烯材料二 聚乙烯管道的类型三 目前国内外主要 PE 管道专用料第二章PE 管道焊接技术……………………………………… 7.一 高聚物的状态二 连接技术第三章PE 管道焊接工艺评定…………………………………15.第一节 PE 管道连接方式分类及优缺点一 PE 管道的连接分类二 连接方式优缺点第二节 电熔连接头性能评价一 破坏性评价方式之一——剥离试验二 破坏性评价方式之二——挤压试验三 破坏性评价方式之三——爆破试验四 破坏性评价方式之四——长期静液压试验第三节 热熔对接焊工艺评定一 破坏性评价方式之一——爆破试验二 破坏性评价方式之二——长期静液压试验三 破坏性评价方式之三——拉伸试验四 破坏性评价方式之四——对折试样五 非破坏性评价方式———外观、尺寸检测 第四节 管网有用检测方法第四章施工设备、安装及法律规范……………………………… 23.第一节 焊机的分类及工作原理 一 电熔焊机 二 热熔焊机第二节 管道设计与施工 一 聚乙烯施工技术法律规范简介 二 聚乙烯管道设计第三节 管道敷设第四节 工程竣工试验与验收第一章 PE 管材生产技术简介一、聚乙烯材料聚乙烯（化学缩写 PE）是一种塑料：是一种高分子为主要成分，在加工过程中能流动、成型的材料，是石油、煤炭的裂解产物 CH2经聚合而成。● 塑料按受热后的性能表现不同分为两大类1、热塑性塑料――→可反复加热、冷却和硬化――→可热熔焊接2、热固性塑料―――经加热或辐射、催化，其固化物不再溶解、熔化―→一次性使用聚乙烯就属于热塑性塑料聚乙烯管道相对于金属管道的优点● 能耗低，质量轻，可回收，是新一代环保产品1、从制造原料到铺设成管道与金属管道的能耗比为 1 ：82、单位重量只有金属的 1/8，节约运费3、可回收，节约资源●安装（连接）可靠、方便，可实现多种特别场合的使用要求，对管基的要求低● 柔性材料，抗地质运动能力强表一 1995 年日本神户大地震所造成的城市燃气管道的破坏情况对比低压管线合计主干管支干管供给管用户管钢管焊制接头0--00法兰接头---00机械装置-15610672334螺纹接头-445260451499125488小计(A)0460761511506325821管材(a)00000铸铁管机械装置(B)549-3312594管材(b)34-0236PE 管00000挠性钢管机械装置(C)---88管材(c)---00合计(接头)A＋B＋C=D54946...
