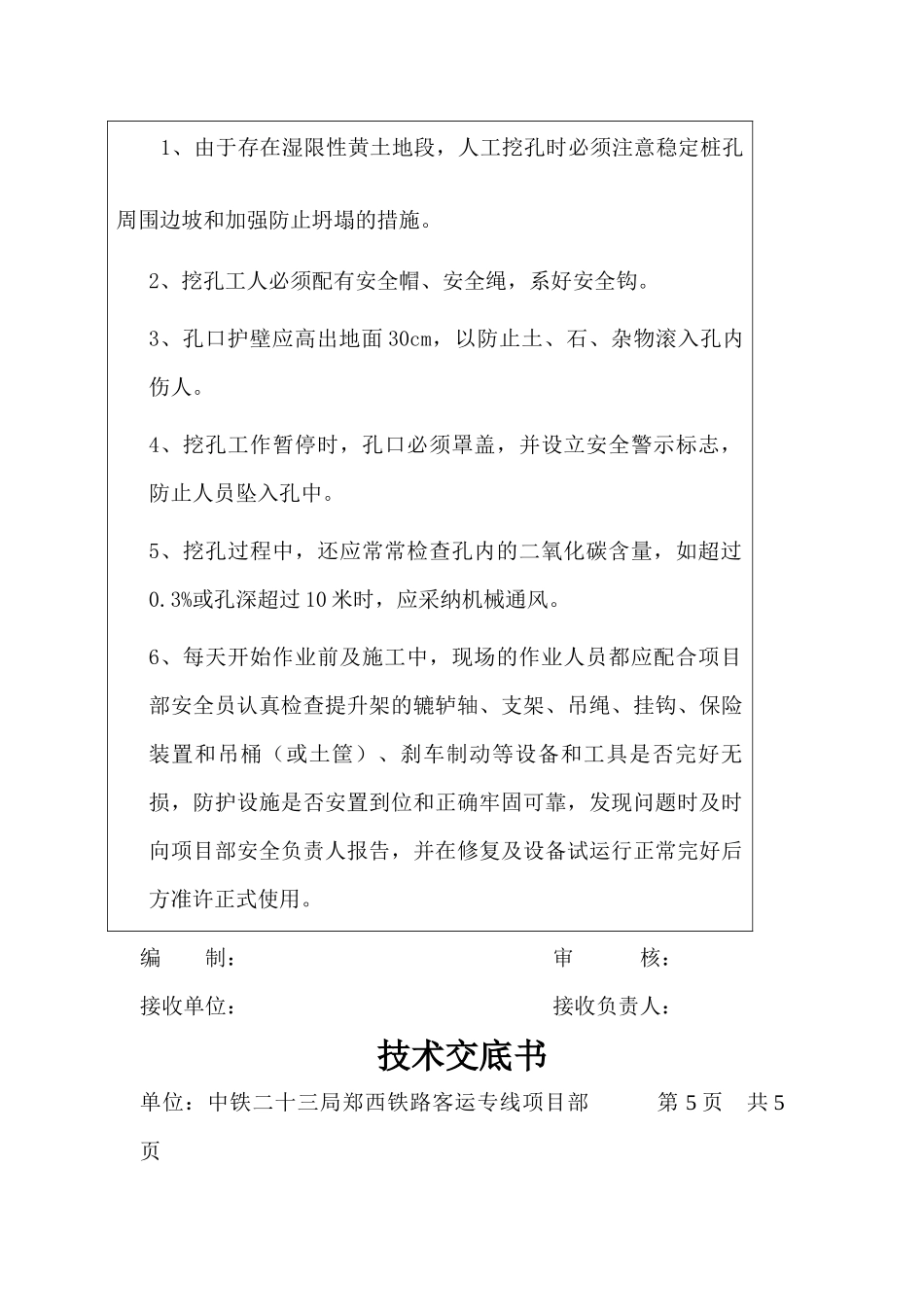

安全技术交底书单位：中铁二十三局郑西铁路客运专线项目部 第 1 页 共 1页主送单位列斜沟大桥施工队人工挖孔班编 号LXGAQ--13工程名称列斜沟大桥人工挖孔日 期2006 年 6 月 12 日1、由于存在湿限性黄土地段，人工挖孔时必须注意稳定桩孔周围边坡和加强防止坍塌的措施。2、挖孔工人必须配有安全帽、安全绳，系好安全钩。3、孔口护壁应高出地面 30cm，以防止土、石、杂物滚入孔内伤人。4、挖孔工作暂停时，孔口必须罩盖，并设立安全警示标志，防止人员坠入孔中。5、挖孔过程中，还应常常检查孔内的二氧化碳含量，如超过0.3%或孔深超过 10 米时，应采纳机械通风。6、每天开始作业前及施工中，现场的作业人员都应配合项目部安全员认真检查提升架的辘轳轴、支架、吊绳、挂钩、保险装置和吊桶（或土筐）、刹车制动等设备和工具是否完好无损，防护设施是否安置到位和正确牢固可靠，发现问题时及时向项目部安全负责人报告，并在修复及设备试运行正常完好后方准许正式使用。编 制： 审 核：接收单位： 接收负责人：技术交底书单位：中铁二十三局郑西铁路客运专线项目部 第 5 页 共 5页主送单位列斜沟大桥编 号LXG--04工程名称列斜沟大桥桩混凝土日 期2006 年 6 月 12 日列斜沟大桥位于陕西潼关县高桥乡和秦东镇交界处。桥中心里程：DK346+515，孔跨 32m 预应力混凝土简支箱梁，全长272.84 米。位于 R=8000M 圆曲线上。一、 施工方案列斜沟大桥桩基顶部 20M 以内采纳人工开挖，20M 以下采旋挖钻施工。人工开挖，旋挖机钻孔，泥浆护壁；钢筋笼分节加工成型，吊车吊装，孔口焊接接长；导管法灌注水下混凝土。三、 施工工艺3.1、混凝土采纳 Φ300MM 钢导管灌注，吊车分节吊装，丝扣式连接；灌注前，对导管进行水密、承压和接头抗拉实验。3.2、安装料斗及隔水栓，料斗的容积要满足首批灌注下去的混凝土埋置导管深度的要求。 编 制： 审 核：接收单位： 接收负责人：技术交底书单位：中铁二十三局郑西铁路客运专线项目部 第 5 页 共 5页主送单位列斜沟大桥编 号LXG--04工程名称列斜沟大桥桩混凝土日 期2006 年 6 月 12 日砼初灌量应由下列公式计算确定：V ≥ πD24(H 1+H 2)+ πd24 h1式中:V——砼初灌量（m3）；D——桩孔直径（m）；H1——桩孔底至导管底端间距，取 0.4M；H2——导管初次埋置深度（不小于 1.0M）；d——导管内径（m）；h1——桩孔内混凝土达到埋置深度 H2时，导管内混凝土...
