仓库温湿度检测系统的设计说明

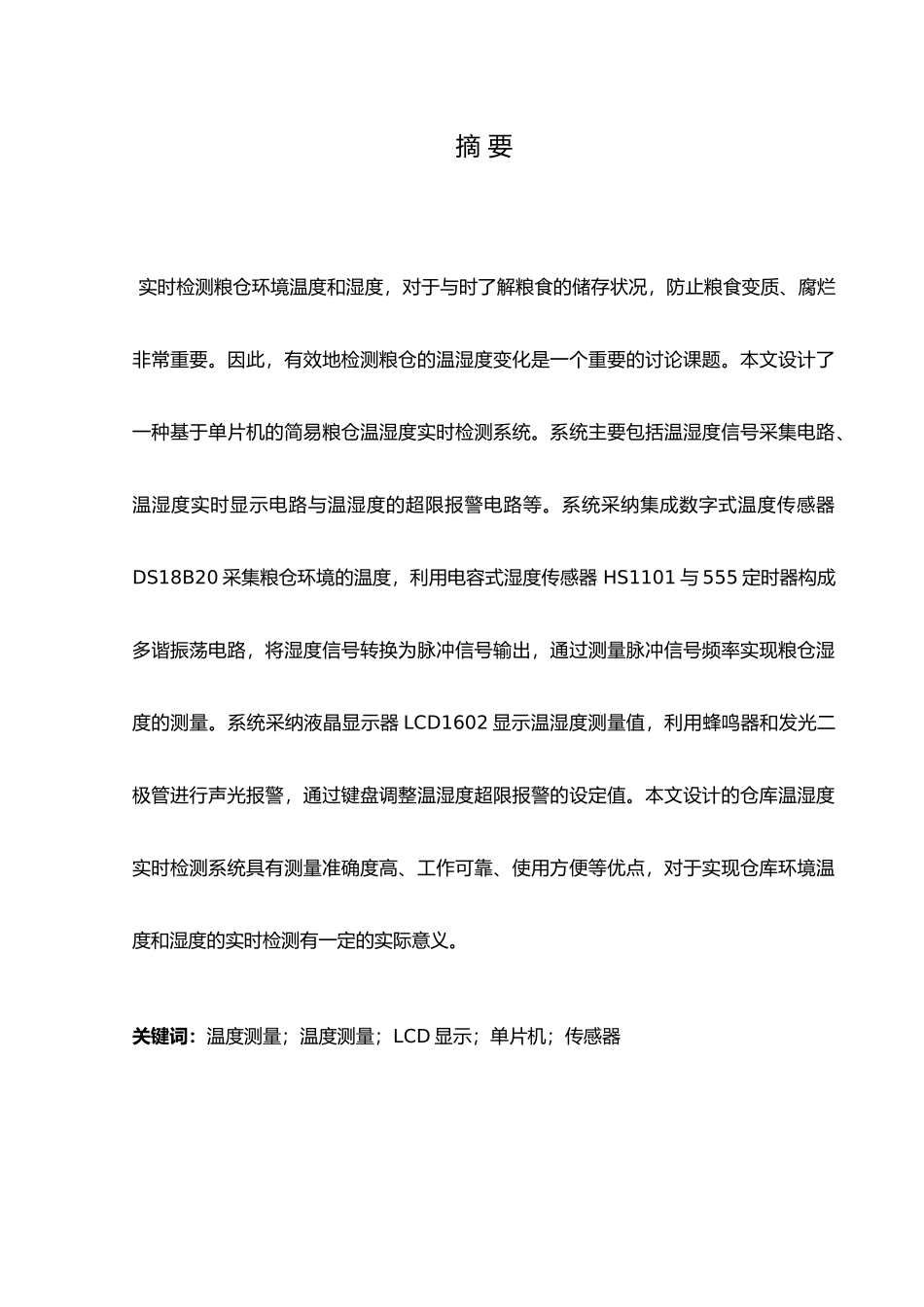

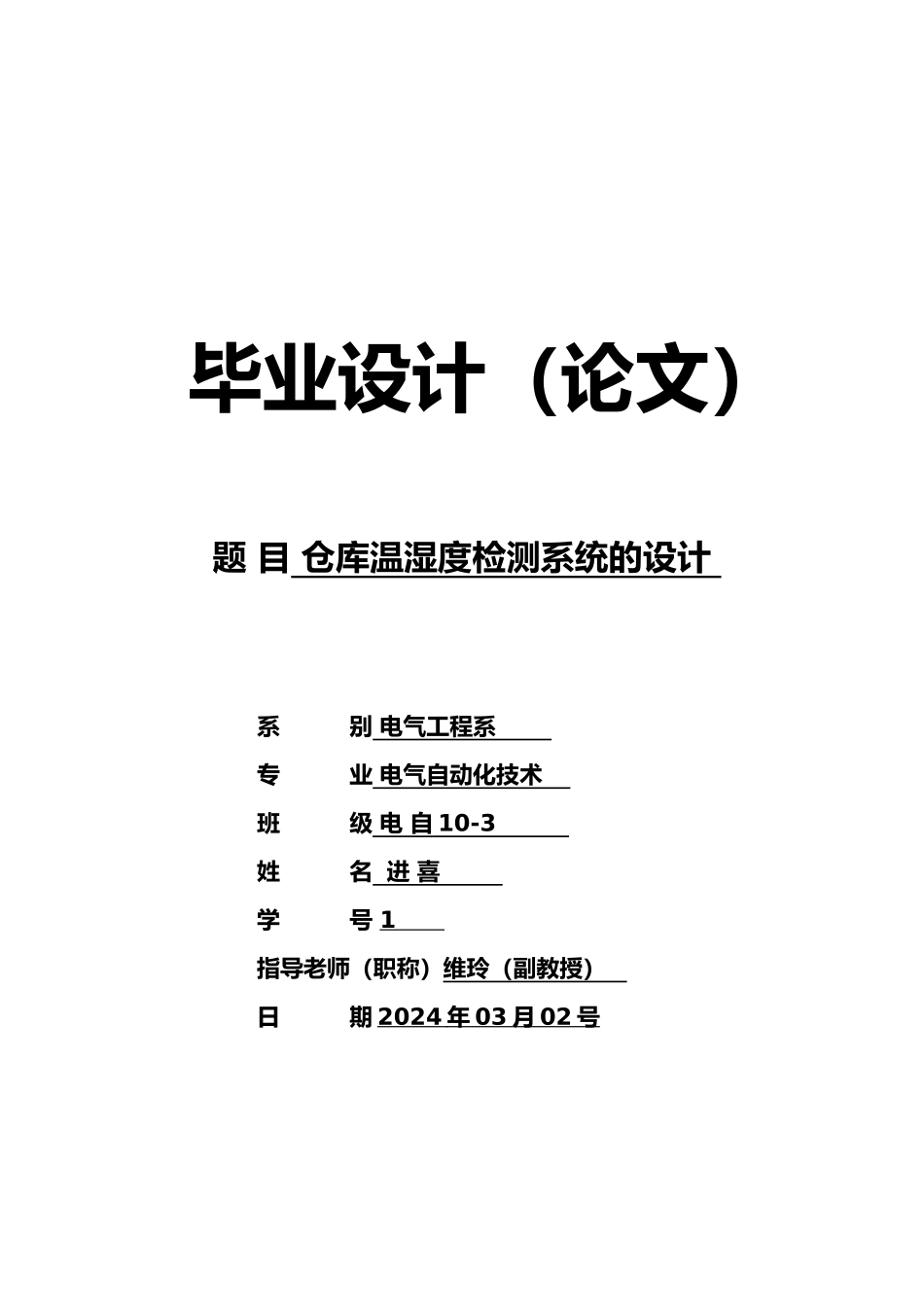

毕业设计（论文）题 目 仓库温湿度检测系统的设计 系 别 电气工程系 专 业 电气自动化技术 班 级 电 自 10-3 姓 名 进 喜 学 号 1 指导老师（职称）维玲（副教授） 日 期 2024 年 03 月 02 号 摘 要 实时检测粮仓环境温度和湿度，对于与时了解粮食的储存状况，防止粮食变质、腐烂非常重要。因此，有效地检测粮仓的温湿度变化是一个重要的讨论课题。本文设计了一种基于单片机的简易粮仓温湿度实时检测系统。系统主要包括温湿度信号采集电路、温湿度实时显示电路与温湿度的超限报警电路等。系统采纳集成数字式温度传感器DS18B20 采集粮仓环境的温度，利用电容式湿度传感器 HS1101 与 555 定时器构成多谐振荡电路，将湿度信号转换为脉冲信号输出，通过测量脉冲信号频率实现粮仓湿度的测量。系统采纳液晶显示器 LCD1602 显示温湿度测量值，利用蜂鸣器和发光二极管进行声光报警，通过键盘调整温湿度超限报警的设定值。本文设计的仓库温湿度实时检测系统具有测量准确度高、工作可靠、使用方便等优点，对于实现仓库环境温度和湿度的实时检测有一定的实际意义。关键词：温度测量；温度测量；LCD 显示；单片机；传感器AbstractThe temperature and humidity are two important parameters of indoor environment,in order to control the indoor temperature and humidity environment real-time, this paper introduces implementation principle of temperature and humidity real-time monitoringsystem based onMicrocontroller. In this system, use digital temperature sensor DS18B20 for indoor temperature signal acquisition and use humidity sensor HS1101 for signalacquisition on the indoorhumidity, using HS1101 humidity sensor and 555 timers to constitute a circuit to output pulse signal. The humidity and the temperature signal are sent to the main controller AT89C51 microcontrollerfor computing. Finally, display the temperature and humidity values by the LCD1602. In addition, the system can also setupper and lower limits of temperature and humidity via the keyboard, and to alarm when temperature gauge and humidity gauge...
