仪表车间维护检修规程—压力仪表分册

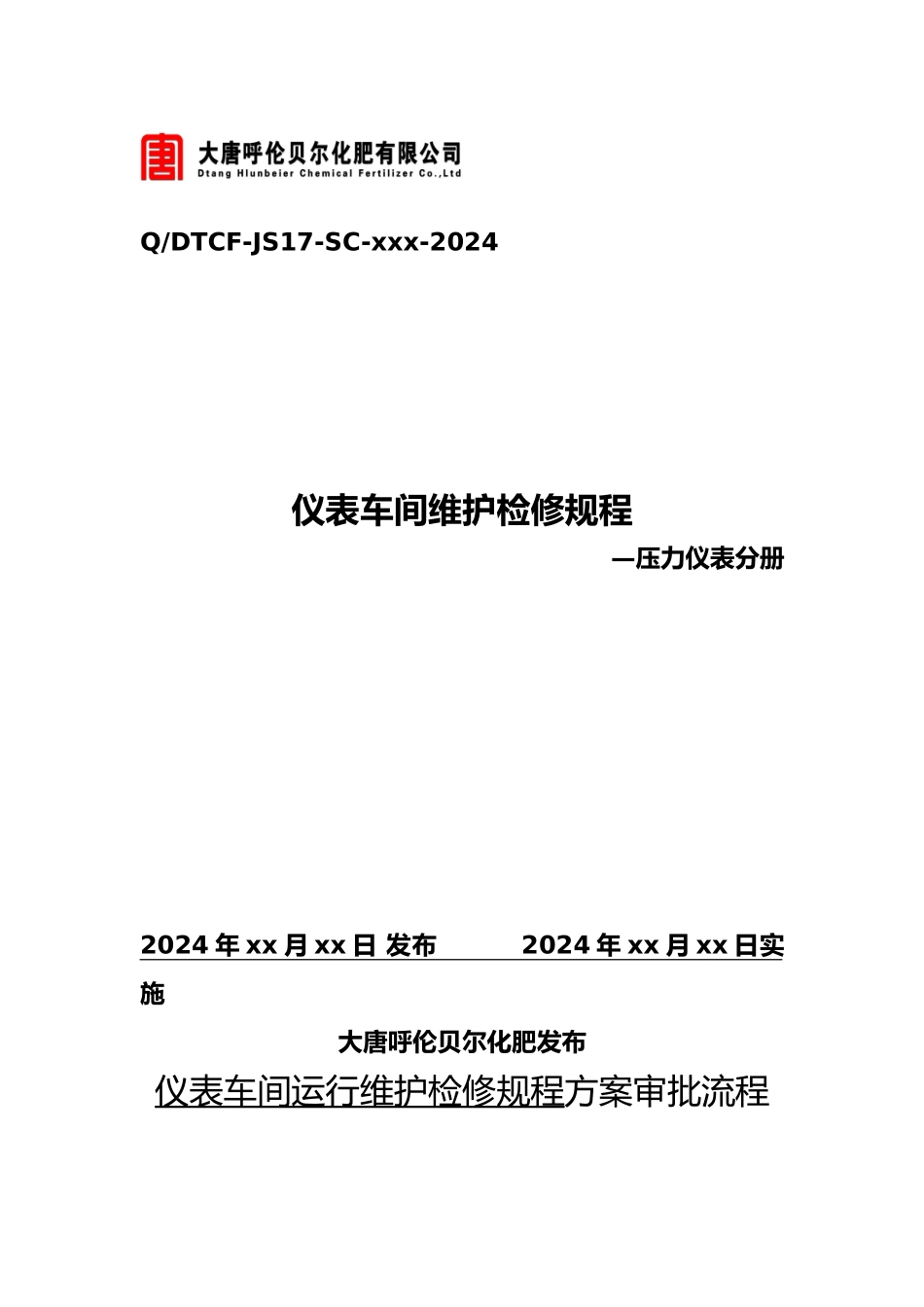

仪表车间维护检修规程—压力仪表分册_第1页
1/29

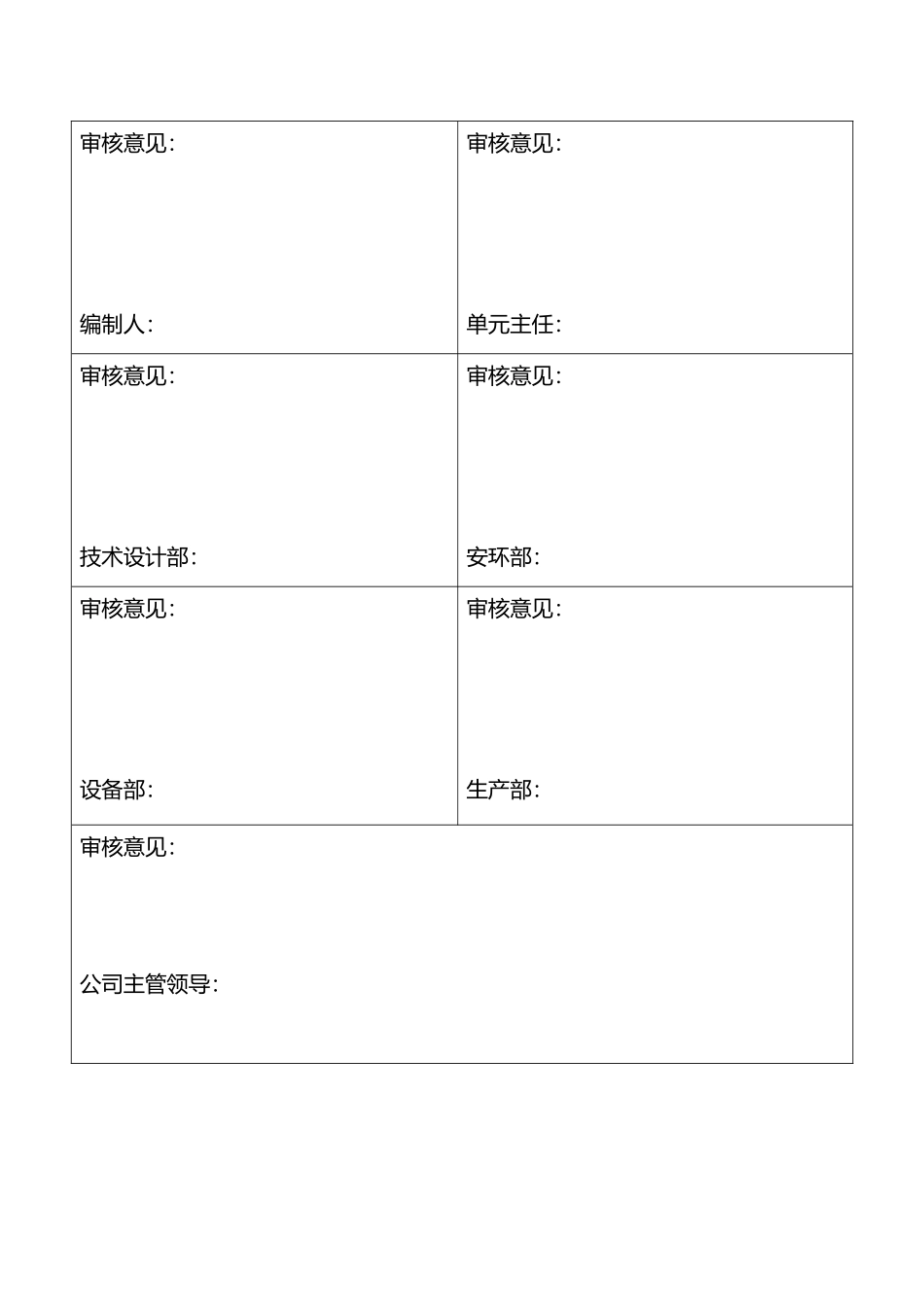

仪表车间维护检修规程—压力仪表分册_第2页
2/29

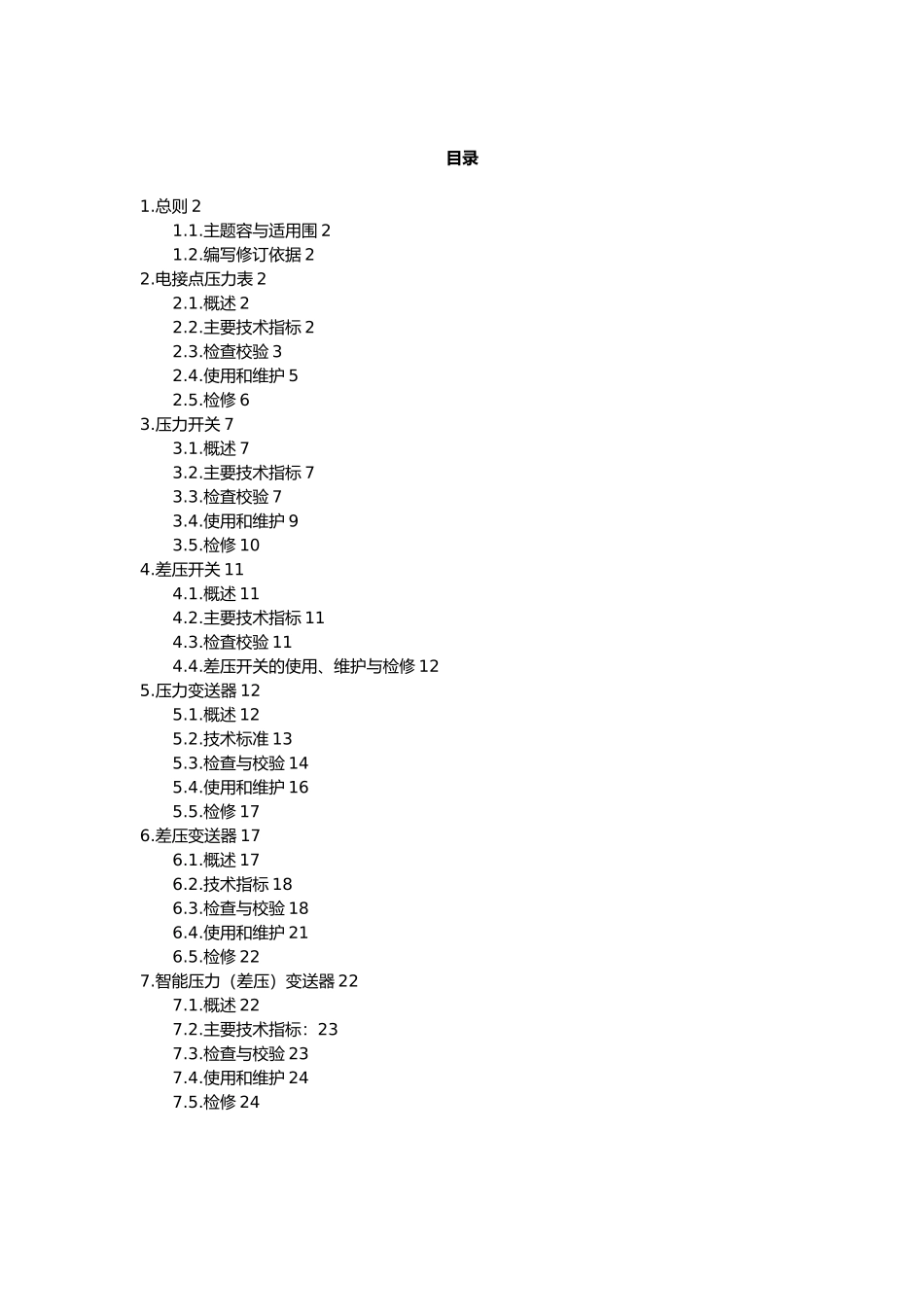

仪表车间维护检修规程—压力仪表分册_第3页
3/29
Q/DTCF-JS17-SC-xxx-2024仪表车间维护检修规程—压力仪表分册2024 年 xx 月 xx 日 发布 2024 年 xx 月 xx 日实施大唐呼伦贝尔化肥发布仪表车间运行维护检修规程方案审批流程审核意见:编制人:审核意见:单元主任:审核意见:技术设计部:审核意见:安环部:审核意见:设备部:审核意见:生产部:审核意见:公司主管领导:目录1.总则 21.1.主题容与适用围 21.2.编写修订依据 22.电接点压力表 22.1.概述 22.2.主要技术指标 22.3.检查校验 32.4.使用和维护 52.5.检修 63.压力开关 73.1.概述 73.2.主要技术指标 73.3.检査校验 73.4.使用和维护 93.5.检修 104.差压开关 114.1.概述 114.2.主要技术指标 114.3.检査校验 114.4.差压开关的使用、维护与检修 125.压力变送器 125.1.概述 125.2.技术标准 135.3.检查与校验 145.4.使用和维护 165.5.检修 176.差压变送器 176.1.概述 176.2.技术指标 186.3.检查与校验 186.4.使用和维护 216.5.检修 227.智能压力(差压)变送器 227.1.概述 227.2.主要技术指标:237.3.检查与校验 237.4.使用和维护 247.5.检修 241. 总则1.1. 主题容与适用围1.1.1 主题容本节容规定了石化企业中各类压力检测仪表的维护检修规程。1.1.2 适用围本节规程适用于电接点压力表、压力开关、差压开关、 压力变送器、差压变送器、智能压力(差压〉变送器等仪表, 其他同类仪表可参考使用。 1.2. 编写修订依据本规程参考的标准、规有《化学工业部 JJG(化)计量器具检定规程》、《石油工业部 SYB 仪表工操作规程》。另外还参考了部分仪表标准和产品使用说明书。2. 电接点压力表2.1. 概述2.1.1 电接点压力表是一种带接点开关信号输出的就地压力指示仪表。2.1.2 本规程以 YX-160-B 型防爆电接点压力表为例说明,其他同类仪表可参考使用。 2.2. 主要技术指标2.2.1 分度围:0~60MPa;-0.1~2.4MPa2.2.2 精度等级:1.5 级。2.2.3 接点工作电压:220V AC 或 380V AC 2.2.4 触点容量:10W2.2.5 使用环境:温度-10~60℃,相对湿度小于 80%。2.2.6 工作条件:爆炸性混合物应符合仪表防爆要求,振动和被测介质如急剧脉动对仪表接点的可靠动作的影响应在允许的围。2.2.7 不灵敏度:小于全量程的 0.5%。2.3. 检查校验2.3.1 检查校验用的标准仪器应符合本规程总纲中规定的要求。2.3.2 检查项目 2.3.2.1外观检查a.检查压力表的各部件装配是否牢固,不得有影响测量性...
