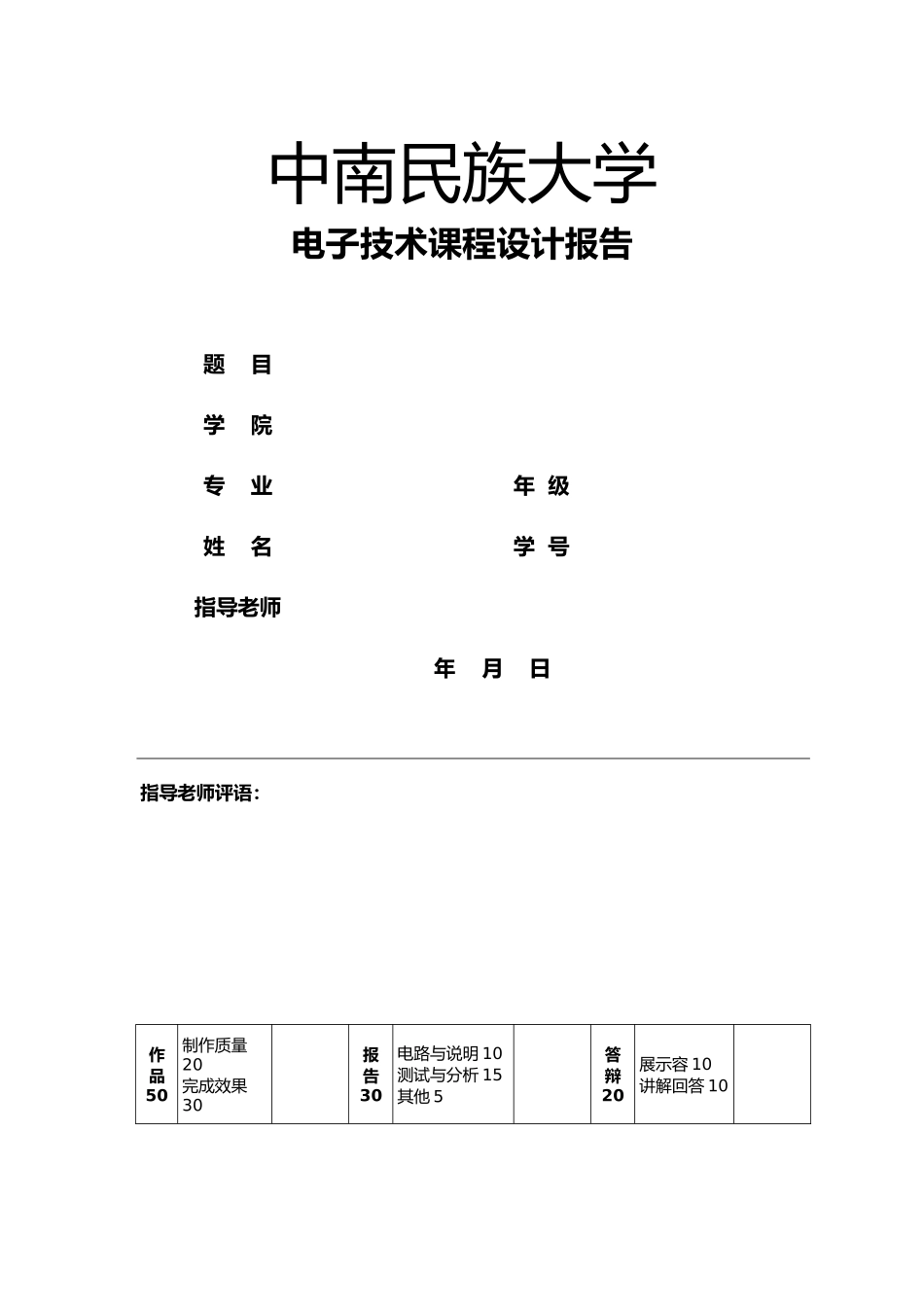

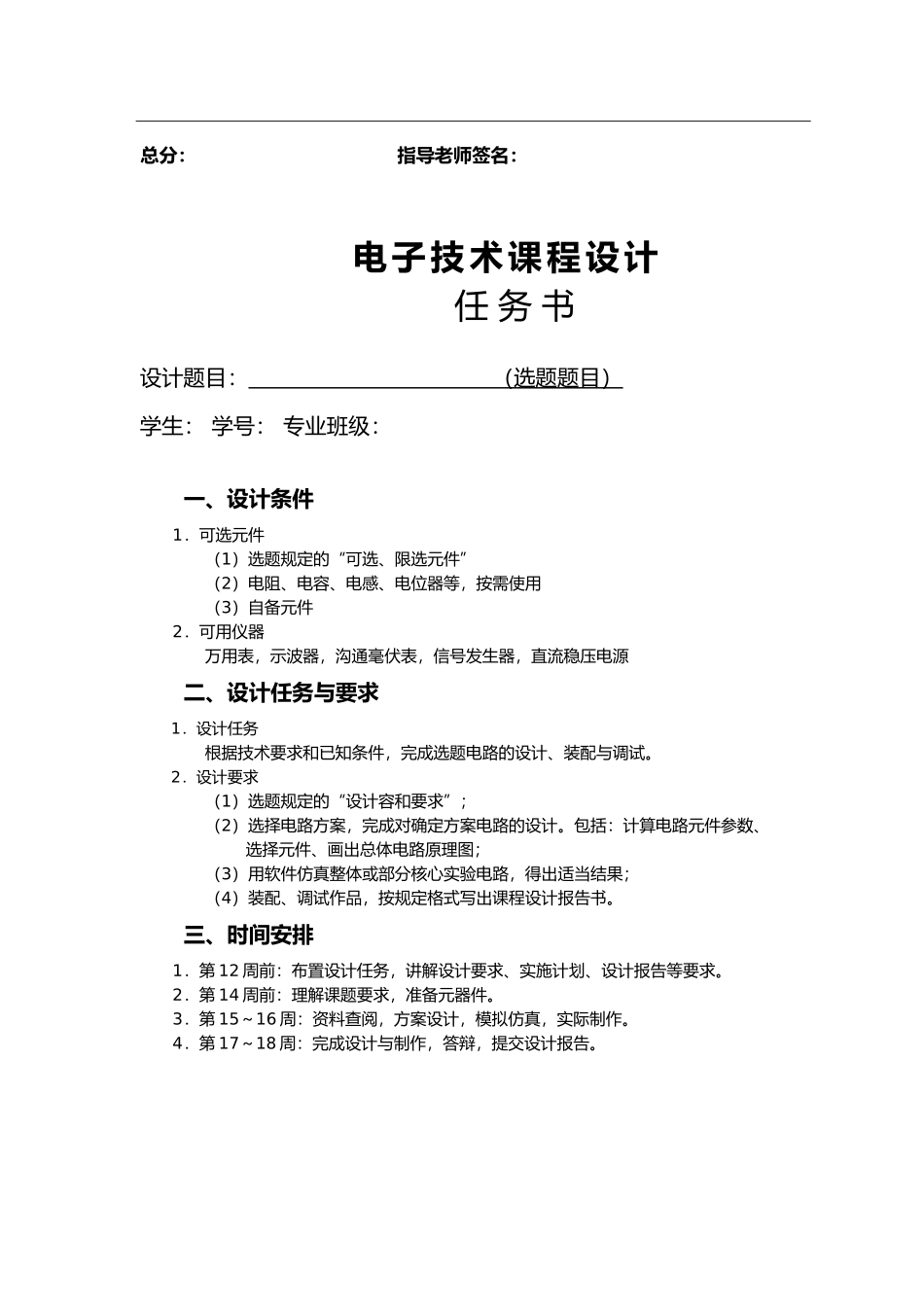

中南民族大学电子技术课程设计报告题 目学 院专 业年 级姓 名学 号指导老师 年 月 日指导老师评语：作品50制作质量20完成效果30报告30电路与说明 10测试与分析 15其他 5答辩20展示容 10讲解回答 10总分：指导老师签名：电子技术课程设计任 务 书设计题目： （选题题目）学生： 学号： 专业班级：一、设计条件1．可选元件（1）选题规定的“可选、限选元件”（2）电阻、电容、电感、电位器等，按需使用（3）自备元件2．可用仪器万用表，示波器，沟通毫伏表，信号发生器，直流稳压电源二、设计任务与要求1．设计任务根据技术要求和已知条件，完成选题电路的设计、装配与调试。2．设计要求（1）选题规定的“设计容和要求”；（2）选择电路方案，完成对确定方案电路的设计。包括：计算电路元件参数、选择元件、画出总体电路原理图；（3）用软件仿真整体或部分核心实验电路，得出适当结果；（4）装配、调试作品，按规定格式写出课程设计报告书。三、时间安排1．第 12 周前：布置设计任务，讲解设计要求、实施计划、设计报告等要求。2．第 14 周前：理解课题要求，准备元器件。3．第 15～16 周：资料查阅，方案设计，模拟仿真，实际制作。4．第 17～18 周：完成设计与制作，答辩，提交设计报告。指导老师签名：年月日一、实验名称低通 50Hz 陷波器二、实验要求 设计一个低通 50Hz 陷波电路，要求直流稳压电源供电，多级有源滤波： ① 3dB 低通截止频率：100Hz（可选：扩展到 1dB） ② 3dB 带阻中心频率：50Hz（可选：扩展到 1dB）③ 总电压增益：≥10（可选：扩展到 100）三、实验目的 1、掌握有源滤波电路的设计方法 2、掌握二阶有源带阻滤波器电路的设计方法 3、了解有源滤波电路的性能特点 4、了解二阶有源带阻滤波器的性能特点 5、掌握有源滤波电路的安装与调试方法 6、掌握二阶有源带阻滤波器的安装与调试方法 7、掌握滤波器有关参数的测量、计算方法 8、理论应用于实践，增强动手能力四、相关概念①、有源滤波电路：若滤波电路含有有源元件（双极型管、单极型管、集成运放）组成，成为有源滤波电路。②、有源滤波器：有运算放大器和阻容元件组成的选频网络。用于传输有用频段的信号，抑制或衰减无用频段的信号。滤波器阶数越高，性能越逼近理想滤波器特性。③、滤波器阶数：在分析有源滤波电路时，一般通过“拉氏变换”，将电压与电流变换成“像函数”U(s)和 I(s)。R(s)=R，Zc(s)=，ZL(s)=SL。...
