低频函数信号发生器设计说明书

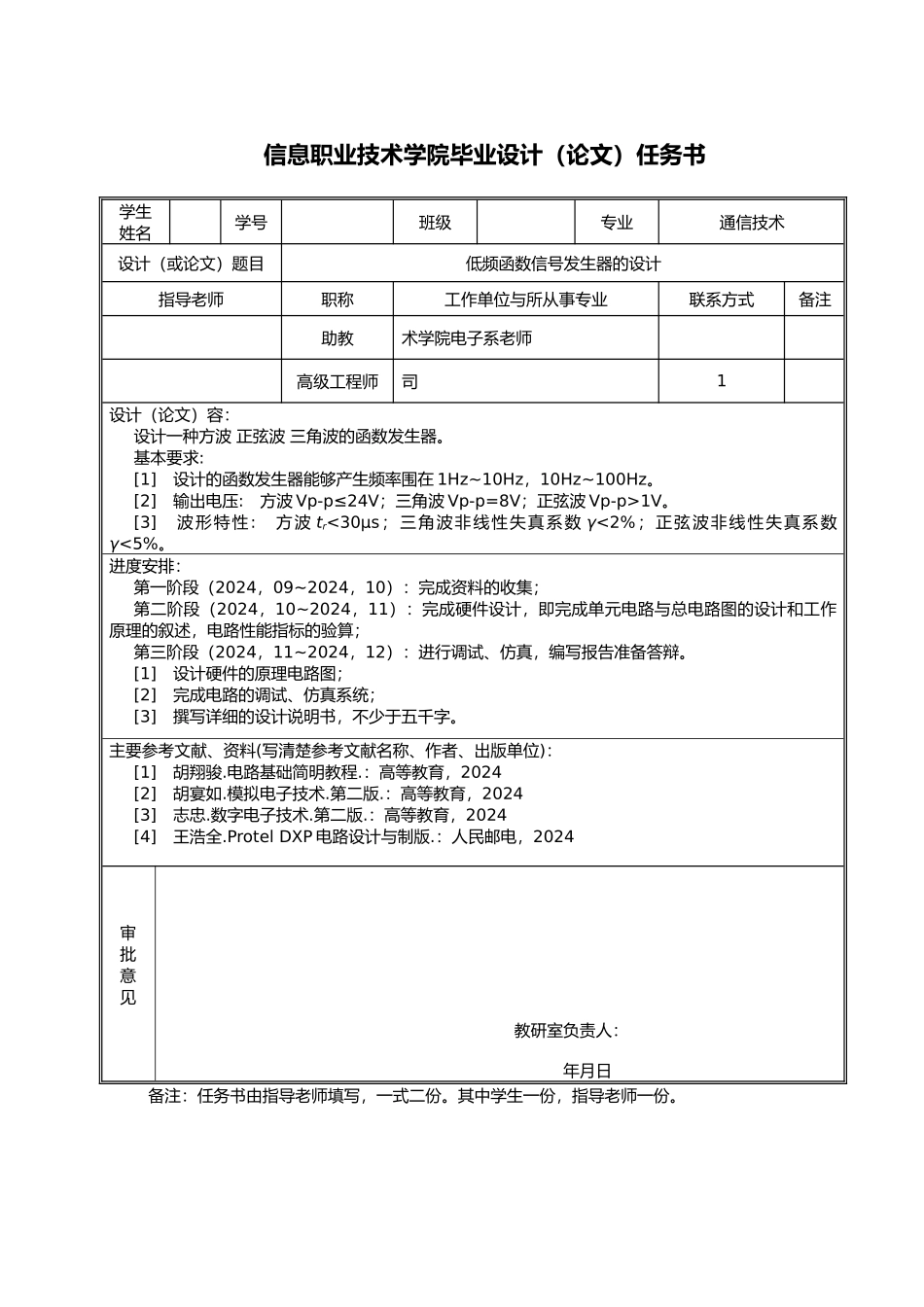

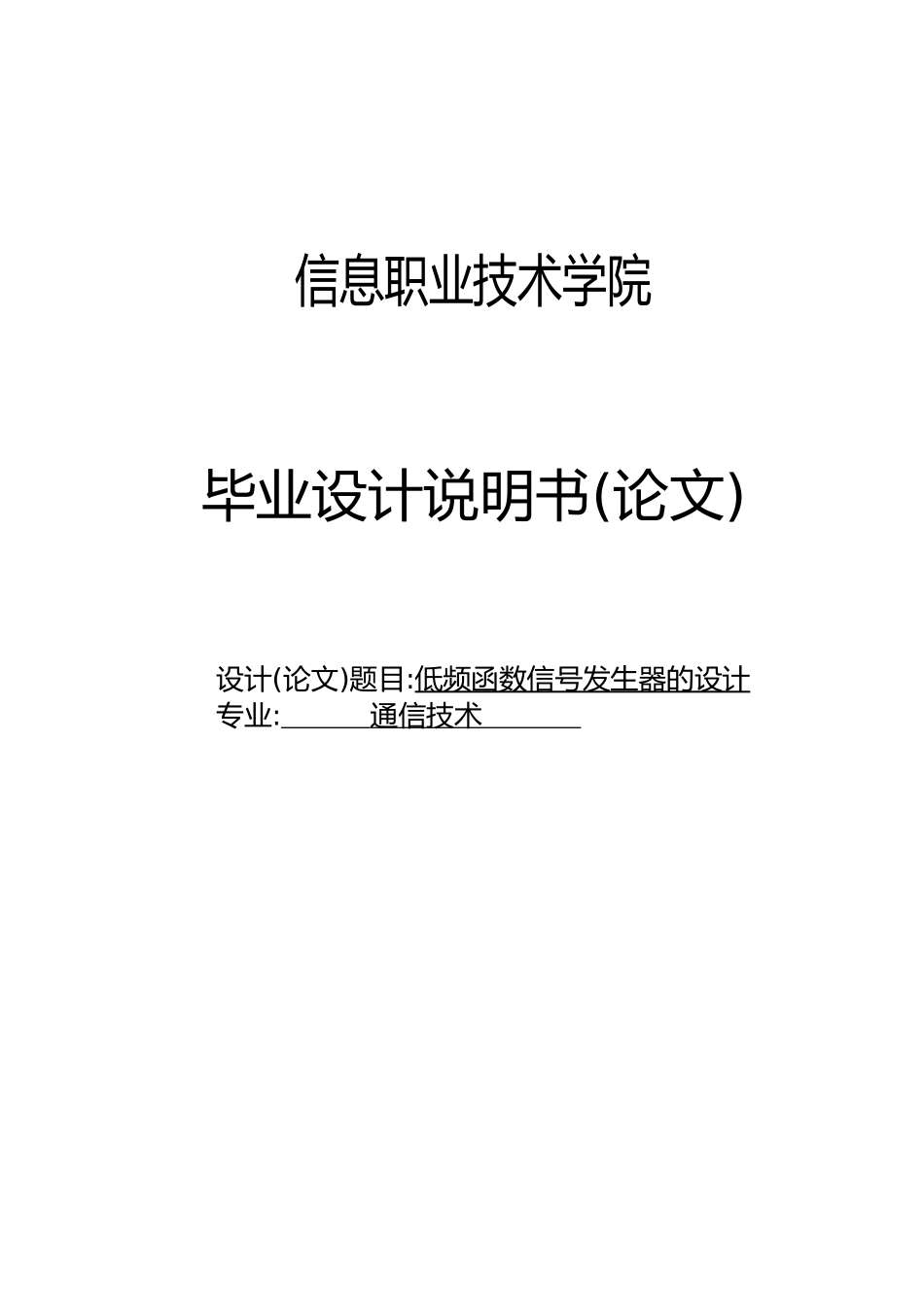

信息职业技术学院毕业设计说明书(论文)设计(论文)题目:低频函数信号发生器的设计专业: 通信技术 信息职业技术学院毕业设计（论文）任务书学生姓名学号班级专业通信技术设计（或论文）题目低频函数信号发生器的设计指导老师职称工作单位与所从事专业联系方式备注助教术学院电子系老师高级工程师司1设计（论文）容：设计一种方波 正弦波 三角波的函数发生器。基本要求:[1] 设计的函数发生器能够产生频率围在 1Hz~10Hz，10Hz~100Hz。[2] 输出电压: 方波 Vp-p≤24V；三角波 Vp-p=8V；正弦波 Vp-p>1V。[3] 波形特性: 方波 tr<30μs；三角波非线性失真系数 γ<2%；正弦波非线性失真系数γ<5%。进度安排：第一阶段（2024，09~2024，10）：完成资料的收集；第二阶段（2024，10~2024，11）：完成硬件设计，即完成单元电路与总电路图的设计和工作原理的叙述，电路性能指标的验算；第三阶段（2024，11~2024，12）：进行调试、仿真，编写报告准备答辩。[1] 设计硬件的原理电路图；[2] 完成电路的调试、仿真系统；[3] 撰写详细的设计说明书，不少于五千字。主要参考文献、资料(写清楚参考文献名称、作者、出版单位)：[1] 胡翔骏.电路基础简明教程.：高等教育，2024[2] 胡宴如.模拟电子技术.第二版.：高等教育，2024[3] 志忠.数字电子技术.第二版.：高等教育，2024[4] 王浩全.Protel DXP 电路设计与制版.：人民邮电，2024审批意见教研室负责人：年月日备注：任务书由指导老师填写，一式二份。其中学生一份，指导老师一份。目 录摘 要 1第 1 章 方案设计 21.1 设计任务 21.2 方案选择 2第 2 章 电路设计 42.1 方波—三角波产生电路 42.1.1 比较器电路原理 42.1.2 积分电路原理 52.1.3 参数计算与元件选择 82.2 三角波—正弦波转换电路 92.2.1 差分放大器电路原理 92.2.2 参数计算与元件选择 10第 3 章 电路安装与调试技术 123.1 方波—三角波发生器的装调 123.2 三角波—正弦波变换电路的装调 12结 论 13致 14参考文献 15附 录 三角波—方波—正弦波函数发生器 16摘 要在研制、生产、测试和维修各种电子元件、部件以与整机设备时，都需要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其它仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器。信号发生器又称信号源或振荡器，在生...
