住宅楼地基处理设计说明

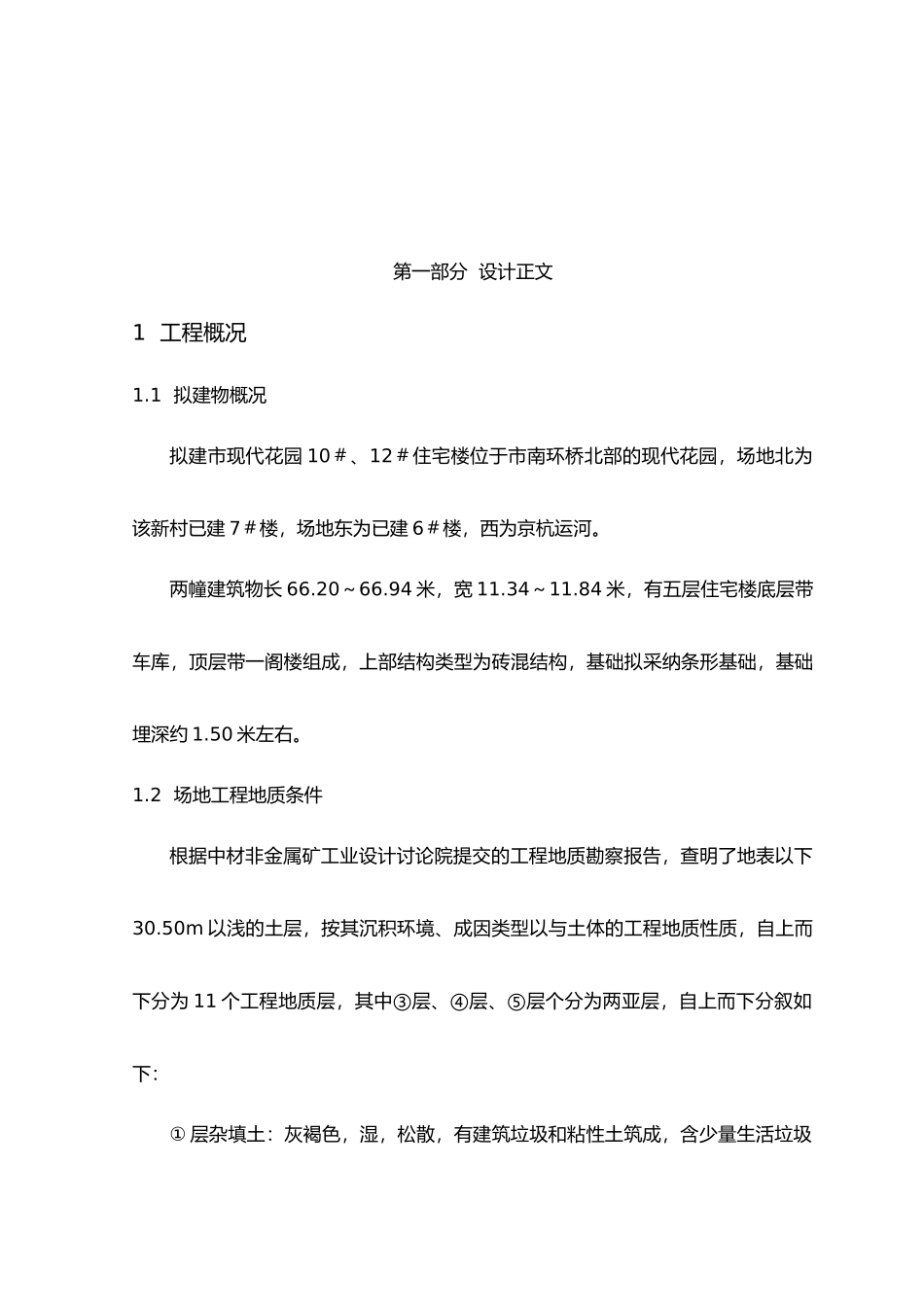

住宅楼地基处理设计说明_第1页
1/74

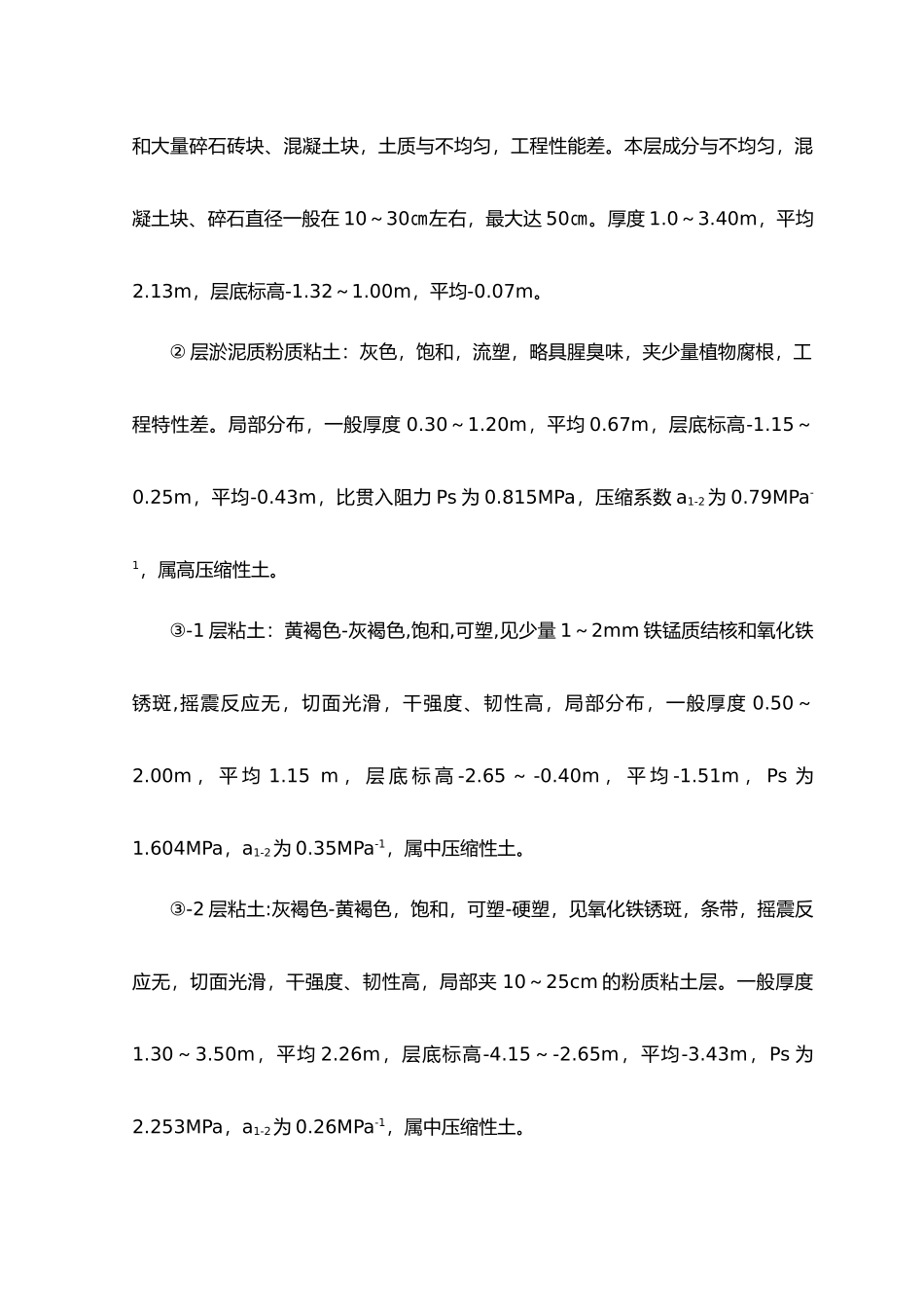

住宅楼地基处理设计说明_第2页
2/74

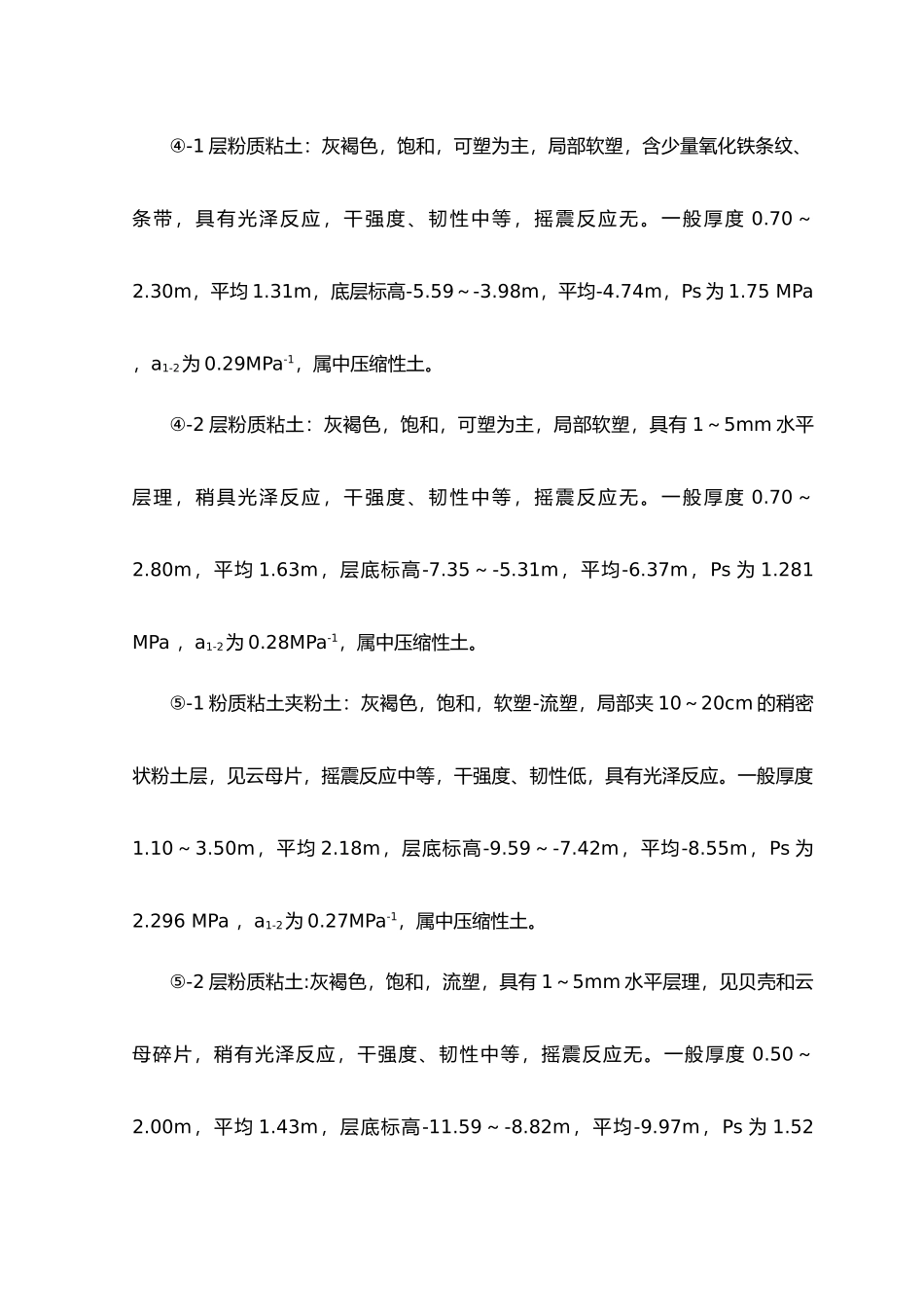

住宅楼地基处理设计说明_第3页
3/74
第一部分 设计正文1 工程概况1.1 拟建物概况拟建市现代花园 10#、12#住宅楼位于市南环桥北部的现代花园,场地北为该新村已建 7#楼,场地东为已建 6#楼,西为京杭运河。两幢建筑物长 66.20~66.94 米,宽 11.34~11.84 米,有五层住宅楼底层带车库,顶层带一阁楼组成,上部结构类型为砖混结构,基础拟采纳条形基础,基础埋深约 1.50 米左右。1.2 场地工程地质条件根据中材非金属矿工业设计讨论院提交的工程地质勘察报告,查明了地表以下30.50m 以浅的土层,按其沉积环境、成因类型以与土体的工程地质性质,自上而下分为 11 个工程地质层,其中③层、④层、⑤层个分为两亚层,自上而下分叙如下:① 层杂填土:灰褐色,湿,松散,有建筑垃圾和粘性土筑成,含少量生活垃圾和大量碎石砖块、混凝土块,土质与不均匀,工程性能差。本层成分与不均匀,混凝土块、碎石直径一般在 10~30㎝左右,最大达 50㎝。厚度 1.0~3.40m,平均2.13m,层底标高-1.32~1.00m,平均-0.07m。② 层淤泥质粉质粘土:灰色,饱和,流塑,略具腥臭味,夹少量植物腐根,工程特性差。局部分布,一般厚度 0.30~1.20m,平均 0.67m,层底标高-1.15~0.25m,平均-0.43m,比贯入阻力 Ps 为 0.815MPa,压缩系数 a1-2为 0.79MPa-1,属高压缩性土。③-1 层粘土:黄褐色-灰褐色,饱和,可塑,见少量 1~2mm 铁锰质结核和氧化铁锈斑,摇震反应无,切面光滑,干强度、韧性高,局部分布,一般厚度 0.50~2.00m , 平 均 1.15 m , 层 底 标 高 -2.65 ~ -0.40m , 平 均 -1.51m , Ps 为1.604MPa,a1-2为 0.35MPa-1,属中压缩性土。③-2 层粘土:灰褐色-黄褐色,饱和,可塑-硬塑,见氧化铁锈斑,条带,摇震反应无,切面光滑,干强度、韧性高,局部夹 10~25cm 的粉质粘土层。一般厚度1.30~3.50m,平均 2.26m,层底标高-4.15~-2.65m,平均-3.43m,Ps 为2.253MPa,a1-2为 0.26MPa-1,属中压缩性土。④-1 层粉质粘土:灰褐色,饱和,可塑为主,局部软塑,含少量氧化铁条纹、条带,具有光泽反应,干强度、韧性中等,摇震反应无。一般厚度 0.70~2.30m,平均 1.31m,底层标高-5.59~-3.98m,平均-4.74m,Ps 为 1.75 MPa ,a1-2为 0.29MPa-1,属中压缩性土。④-2 层粉质粘土:灰褐色,饱和,可塑为主,局部软塑,具有 1~5mm 水平层理,稍具光泽反应,干强度、韧性中等,摇震反应无。一般厚度 0.70~2.80m,平均 1.63m,...
