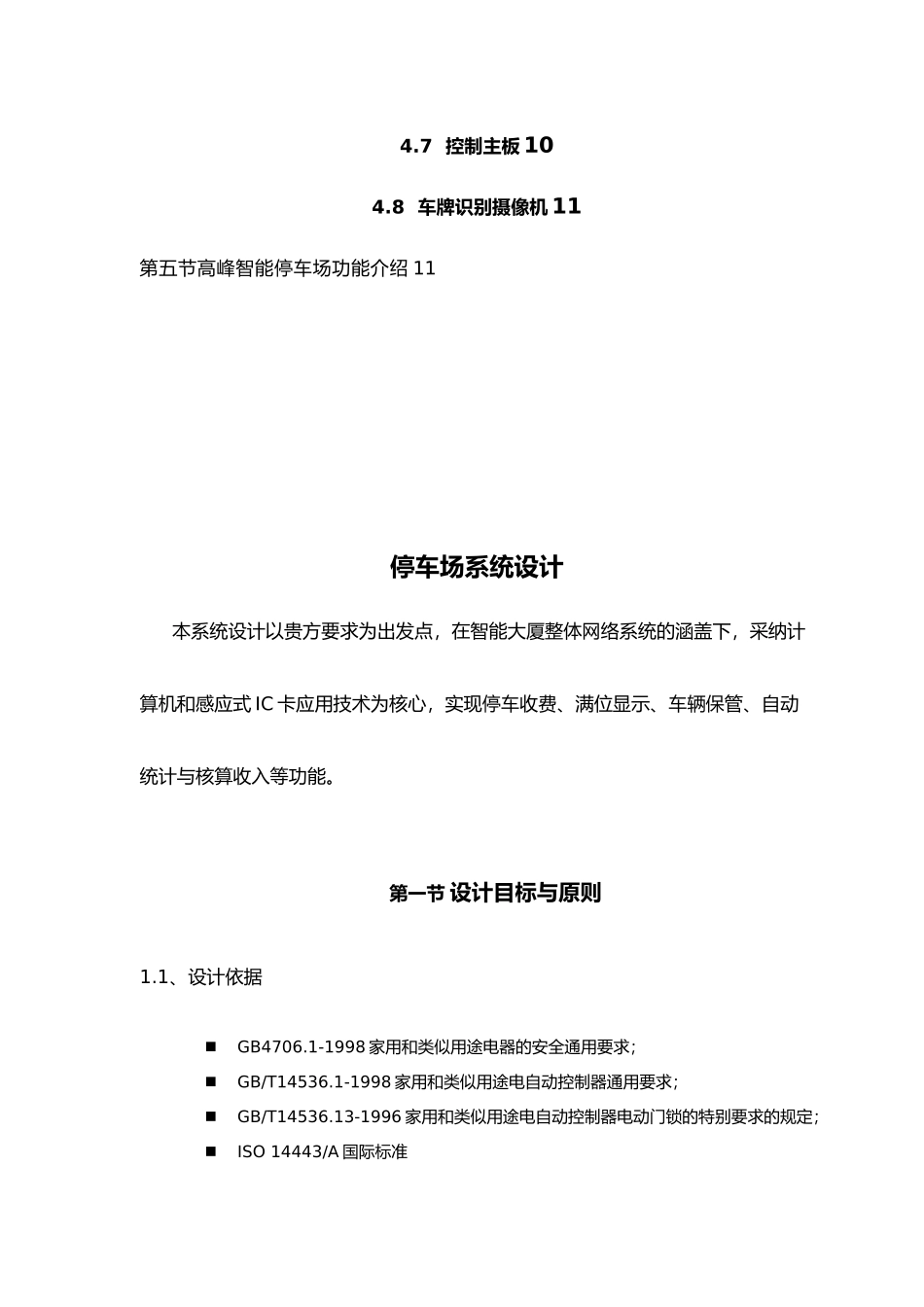

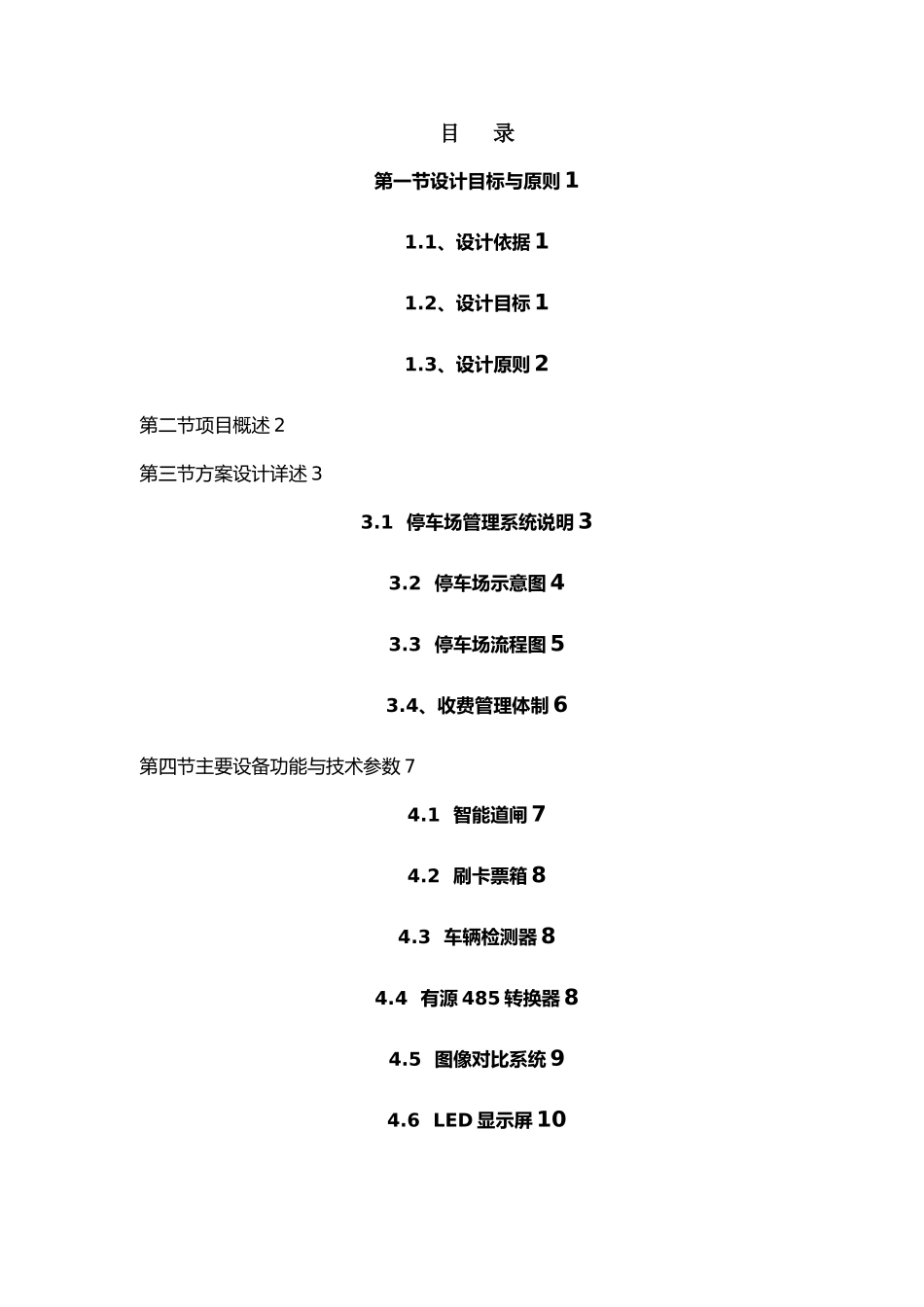

目 录第一节设计目标与原则 11.1、设计依据 11.2、设计目标 11.3、设计原则 2第二节项目概述 2第三节方案设计详述 33.1 停车场管理系统说明 33.2 停车场示意图 43.3 停车场流程图 53.4、收费管理体制 6第四节主要设备功能与技术参数 74.1 智能道闸 74.2 刷卡票箱 84.3 车辆检测器 84.4 有源 485 转换器 84.5 图像对比系统 94.6 LED 显示屏 104.7 控制主板 104.8 车牌识别摄像机 11第五节高峰智能停车场功能介绍 11停车场系统设计本系统设计以贵方要求为出发点,在智能大厦整体网络系统的涵盖下,采纳计算机和感应式 IC 卡应用技术为核心,实现停车收费、满位显示、车辆保管、自动统计与核算收入等功能。第一节 设计目标与原则1.1、设计依据GB4706.1-1998 家用和类似用途电器的安全通用要求;GB/T14536.1-1998 家用和类似用途电自动控制器通用要求;GB/T14536.13-1996 家用和类似用途电自动控制器电动门锁的特别要求的规定;ISO 14443/A 国际标准《智能建筑设计标准》DBJ08-47-95《民用建筑电气设计规》JGJ/T16-92《中国电气装置安装工程施工与验收标准》GBJ232-82局域网 IEEE 802.X 规约;TCP/IP 协议;《软件工程国家标准》;《信息技术设备的安全标准》GB 4943-2001《公安部安全防系统设计施工总则》1.2、设计目标兼容目前世界上先进的非接触 IC 卡感应技术、RFID 射频技术、车牌识别技术操作安全可靠;充分利用大楼社区的网络资源,共享基于以太网的网络平台资源;建立统一的数据库管理系统;操作系统采纳 WINDOWS 2000 作为管理平台;追求先进,注重有用、科学、经济与合理性;保障系统的安全、简捷、功能齐全;充分考虑系统的可扩展性与易维护性。方便工作人员工作,保障大楼与社区安全;改善工作环境,提高工作和管理效率,节约资源,增加附加值。提高服务质量。充分考虑系统后期建设的可扩展性与易维护性。1.3、设计原则稳定可靠的原则:该系统关键部位有冗余和备份,一旦系统某部分出现故障,可以很快恢复工作。系统的应急处理部件可以从容地应付发生的各种故障。一卡通系统的读写设备均可在脱机状态下工作,以确保在脱机时能继续工作。安全性原则:系统具有相应的安全保障机制,保障重要的管理数据和经济数据,确保系统安全。开放型原则:系统具有良好的开放型,可以把业界和市场上各类最好的产品结合起来,构成性价比最优的...
