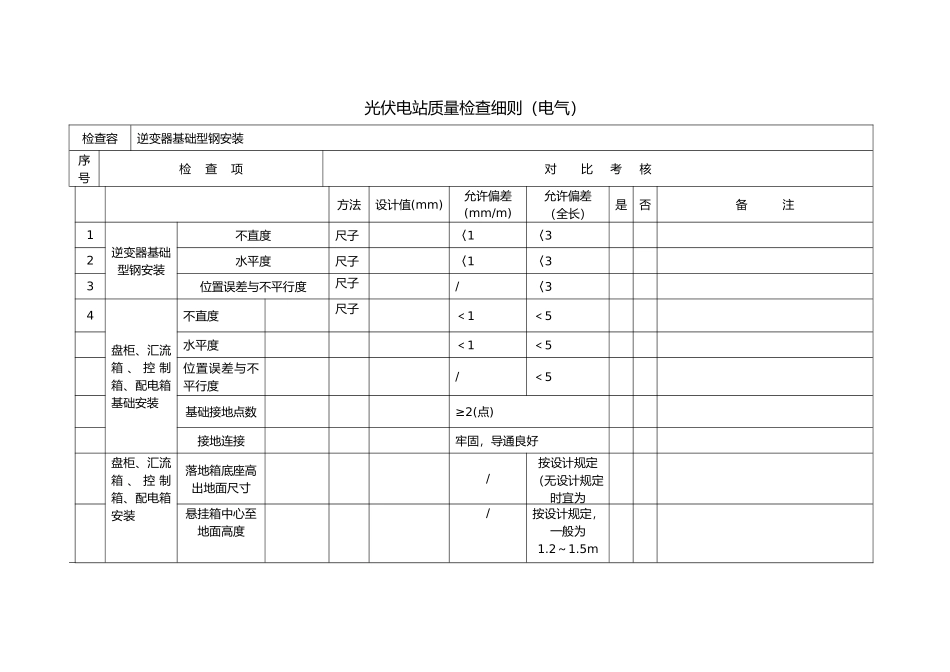

光伏电站质量检查细则培训资料----------------------- -----------------------日期：光伏电站质量检查细则（电气）检查容逆变器基础型钢安装序号检 查 项对 比 考 核方法设计值(mm)允许偏差(mm/m)允许偏差（全长）是否备 注1逆变器基础型钢安装不直度尺子〈1〈32水平度尺子〈1〈33位置误差与不平行度尺子/〈34盘柜、汇流箱 、 控 制箱、配电箱基础安装不直度尺子＜1＜5水平度＜1＜5位置误差与不平行度/＜5基础接地点数≥2(点)接地连接牢固，导通良好盘柜、汇流箱 、 控 制箱、配电箱安装落地箱底座高出地面尺寸/按设计规定（无设计规定时宜为悬挂箱中心至地面高度/按设计规定，一般为1.2～1.5m安装垂直度误差＜1.5箱架接地连接可靠5高低压盘柜保护柜安装垂直度误差（每米）尺子＜1.5水平误差相邻两盘顶部＜2成列盘顶部＜5盘面误差相邻两盘边＜1成列盘面＜5盘间接缝＜2保护柜安装屏台设备检查电气间隙GB7251.1-2024爬电距离GB7251.1-2024小 母 线安 装 检查铜棒或铜管直径≥6安装间距电气间隙≥12爬电距离≥206电缆沟支架下料误差尺子≤5安装横撑间垂直静距离误差≤5支架焊接牢固、无显著变形、做防腐处理7电缆敷设电缆排列外观检查排列整齐，弯度一致，少交叉沟通单芯电缆排列方式电缆标志牌装设位置电缆终端、电缆中间接头处标志注明编号、型号、起点、终点固定挂装牢靠规格一致电缆固定水平敷设电缆首末端与转弯处、接头两端超过 45°倾斜敷设电缆每个支持点夹具型式按设计规定沟通单芯电缆固定夹具夹具无铁件构成的闭合磁路裸铅（铝）套电缆固定处保护软衬垫齐全、可靠电缆固定强度牢靠8控制电缆接线电缆排列盘下入口处电缆排列整齐，少交叉电缆上盘时弯度一致铠装剥切位置在盘下侧，一致盘配线绝缘等级耐压≥500V盘配线截面积电流回路≥2.5mm2信号、电压回路≥1.5mm2弱电回路在满足载流量和电压降以与接线每个接线端子并接≤2 根接地检查二次回路设有专用螺栓屏蔽电缆屏蔽层按设计要求可靠接地裸露部分对地距离≥10裸露部分表面漏电距离≥129动力电缆接线制作工艺≤10接 地 线接地线规格电缆截面积接 地 线 截 面积≤16同 线 芯 截 面积16≤ 线 芯≤12016≥15025电缆穿过零序 CT接地点在 CT 以下时直接接地；接地点在 CT 以上时穿接地线焊接牢固、可靠单芯电缆金属层接地一端接地电缆芯线外观检查无损伤芯线绝缘包扎长度统一、规1电缆管配制与敷设制作每根电缆管的弯头数一般弯头≤3直角弯头≤2弯曲半径...
