光伏投资项目《初步设计技术要求》VIP专享

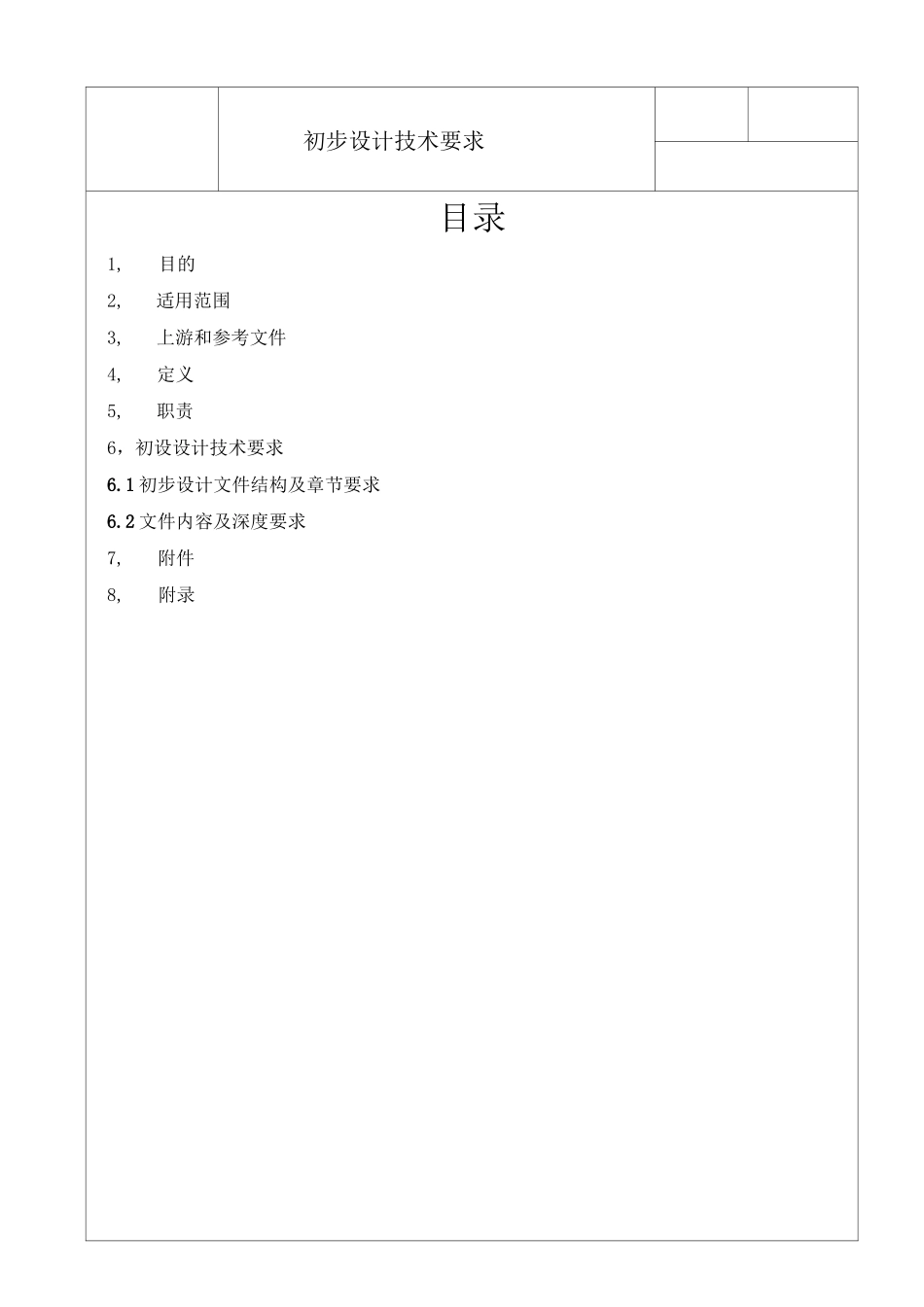

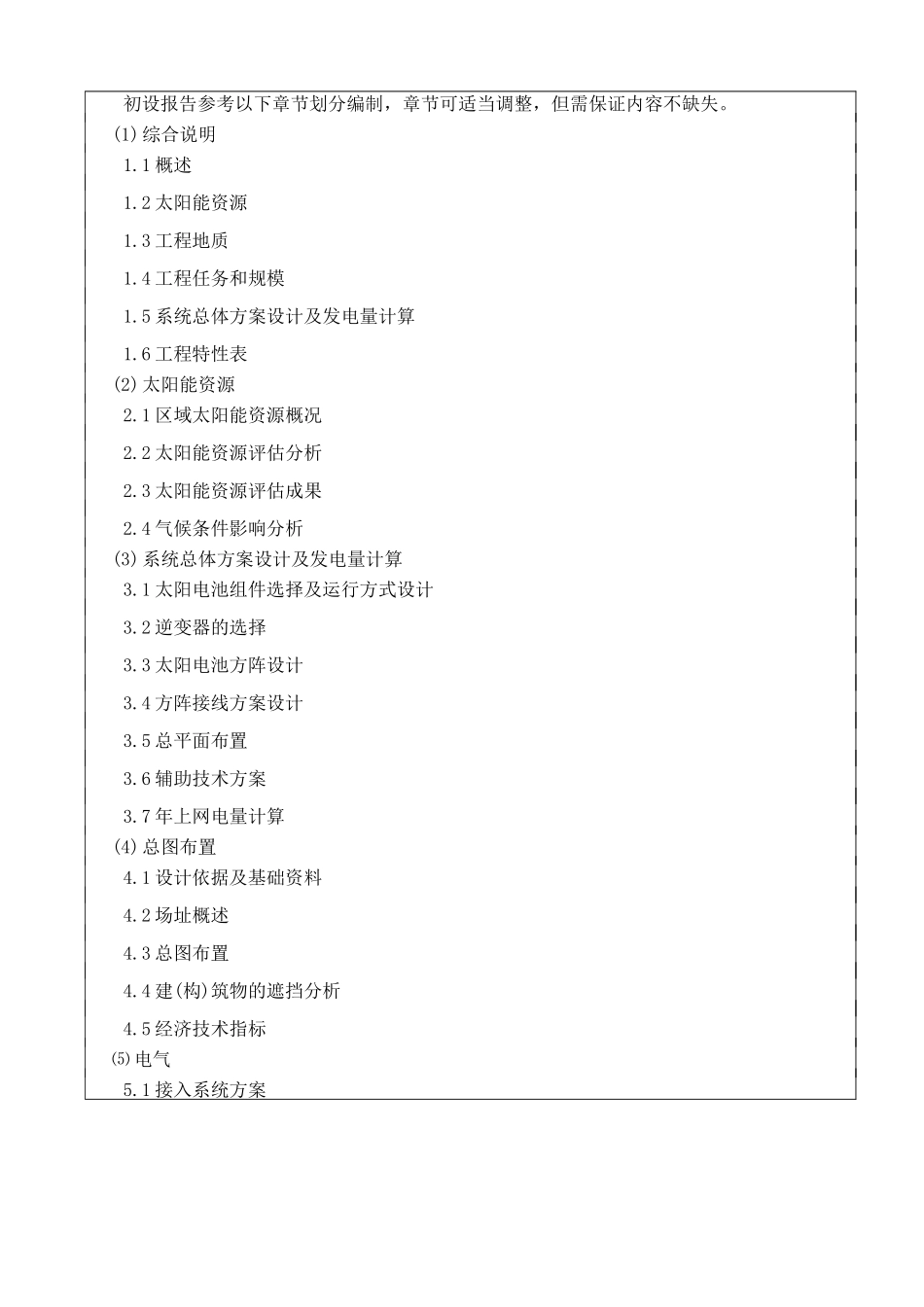

初步设计技术要求目录1,目的2,适用范围3,上游和参考文件4,定义5,职责6，初设设计技术要求6.1 初步设计文件结构及章节要求6.2 文件内容及深度要求7,附件8,附录1.目的为了规范初步设计文件的质量，加快初设评审进度，有效控制项目方案，评估项目的建设风险，保证项目的顺利推进，特制定本标准。2•适用范围本规程适用于***太阳能开发有限公司及下属分公司的初设设备委托、编制，以及合作及收购项目需进行评审的初步设计文件的编制及修改。3.上游和参考文件4.定义序号无。文件类别文件编码文件名称无无---5■职责无。6■初设设计技术要求6.1 初步设计文件结构及章节要求6.1.1 结构格式要求4 口卷号卷册名称检索号备注第一卷初步设计报告第二卷设备、材料清册第三卷图纸第四卷其他资料包括详勘、洪评报告（如需要）、荷所有 CAD 图纸一律采用 2004 版本，字体全部采用 HZTXT。所有内容应为经过编校审批的正式文件。初设评审会时应提供纸版的报告、清册、以及必要的图纸。初设报告参考以下章节划分编制，章节可适当调整，但需保证内容不缺失。(1)综合说明1.1 概述1.2 太阳能资源1.3 工程地质1.4 工程任务和规模1.5 系统总体方案设计及发电量计算1.6 工程特性表(2)太阳能资源2.1 区域太阳能资源概况2.2 太阳能资源评估分析2.3 太阳能资源评估成果2.4 气候条件影响分析(3)系统总体方案设计及发电量计算3.1 太阳电池组件选择及运行方式设计3.2 逆变器的选择3.3 太阳电池方阵设计3.4 方阵接线方案设计3.5 总平面布置3.6 辅助技术方案3.7 年上网电量计算(4)总图布置4.1 设计依据及基础资料4.2 场址概述4.3 总图布置4.4 建(构)筑物的遮挡分析4.5 经济技术指标⑸ 电气5.1 接入系统方案5.2 电气一次5.3 电气二次5.4 场内集电线路设计5.5 通信(6)结构设计6.1 设计依据6.2 工程地质条件、水文气象条件6.3 组件支架设计6.4 支架基础设计6.5 兆瓦房设计6.6 升压变压器设计(7)土建设计7.1 设计依据7.2 光伏变电站设计7.3 给排水设计7.4 生产楼电气设计7.5 采暖、通风与空气调节(8)工程消防设计8.1 消防设计依据8.2 设计原则8.3 消防总体设计方案8.4 建筑消防8.5 消防车道8.6 给排水消防设计8.7 采暖通风消防设计8.8 消防电气8.9 施工期消防(9)施工组织设计9.1 工程条件9.2 主要建筑材料来源9.3 施工总布置9.4 主体工程施工9.5 施工总进度目标(10)环境保护和水土保持设计10.1 环境保护10.2 水土保持...
