交通设施设计说明

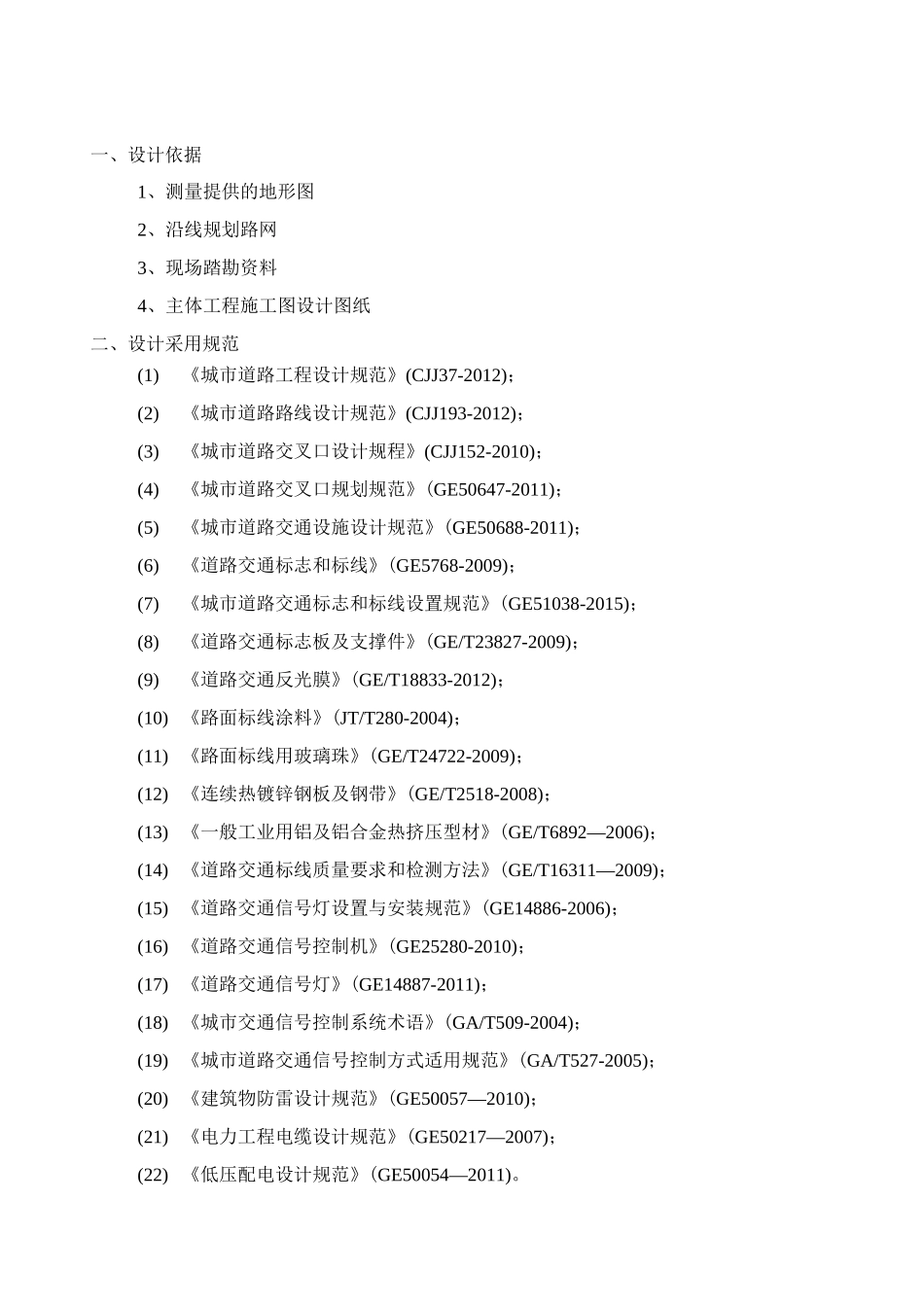

一、设计依据1、测量提供的地形图2、沿线规划路网3、现场踏勘资料4、主体工程施工图设计图纸二、设计采用规范(1)《城市道路工程设计规范》(CJJ37-2012)；(2)《城市道路路线设计规范》(CJJ193-2012)；(3)《城市道路交叉口设计规程》(CJJ152-2010)；(4)《城市道路交叉口规划规范》(GE50647-2011)；(5)《城市道路交通设施设计规范》(GE50688-2011)；(6)《道路交通标志和标线》(GE5768-2009)；(7)《城市道路交通标志和标线设置规范》(GE51038-2015)；(8)《道路交通标志板及支撑件》(GE/T23827-2009)；(9)《道路交通反光膜》(GE/T18833-2012)；(10) 《路面标线涂料》(JT/T280-2004)；(11) 《路面标线用玻璃珠》(GE/T24722-2009)；(12) 《连续热镀锌钢板及钢带》(GE/T2518-2008)；(13) 《一般工业用铝及铝合金热挤压型材》(GE/T6892—2006)；(14) 《道路交通标线质量要求和检测方法》(GE/T16311—2009)；(15) 《道路交通信号灯设置与安装规范》(GE14886-2006)；(16) 《道路交通信号控制机》(GE25280-2010)；(17) 《道路交通信号灯》(GE14887-2011)；(18) 《城市交通信号控制系统术语》(GA/T509-2004)；(19) 《城市道路交通信号控制方式适用规范》(GA/T527-2005)；(20) 《建筑物防雷设计规范》(GE50057—2010)；(21) 《电力工程电缆设计规范》(GE50217—2007)；(22) 《低压配电设计规范》(GE50054—2011)。1殳施设计说明三、工程概况富州大道为城市新建道路，与东大街区主干路相接，（起点坐标：X=6373.435,Y 二 5941.263、里程桩号：K0+000）沿线经过林达路和人民路交接，终于，（终点坐标：X 二 8021.544,Y 二 7366.909、里程桩号：K2+233.029）,全长 2233.029m。设计范围为 K0+000~K2+233.029,全长 2233.029m。道路红线宽度 75.45m，设双向八车道，两侧非机动车道和人行道，人行道近非机动车道一次预留1. 5m 设置树池。计算行车速度 60Km/h。四、设计原则1. 根据行车速度、道路线形、交通流量、流向和交通组成、道路沿线的状况等，适当确定交通标志和标线等交通设施的设置位置；以道路工程设计为依据，统盘考虑，整体布局，做到连贯性、一致性，满足近期道路交通管理的需求，确保行驶的安全、快捷、畅通。标志的布设应以不熟悉周围路网体系的司机为对象，通过标志的引导，能顺利、快捷地抵达目的地，不允许发生错向行驶。2. 道路交通标志和标线是交通管理设施，路上的标志具有法律效力，应按交通管理法规及有关标准，正确...
