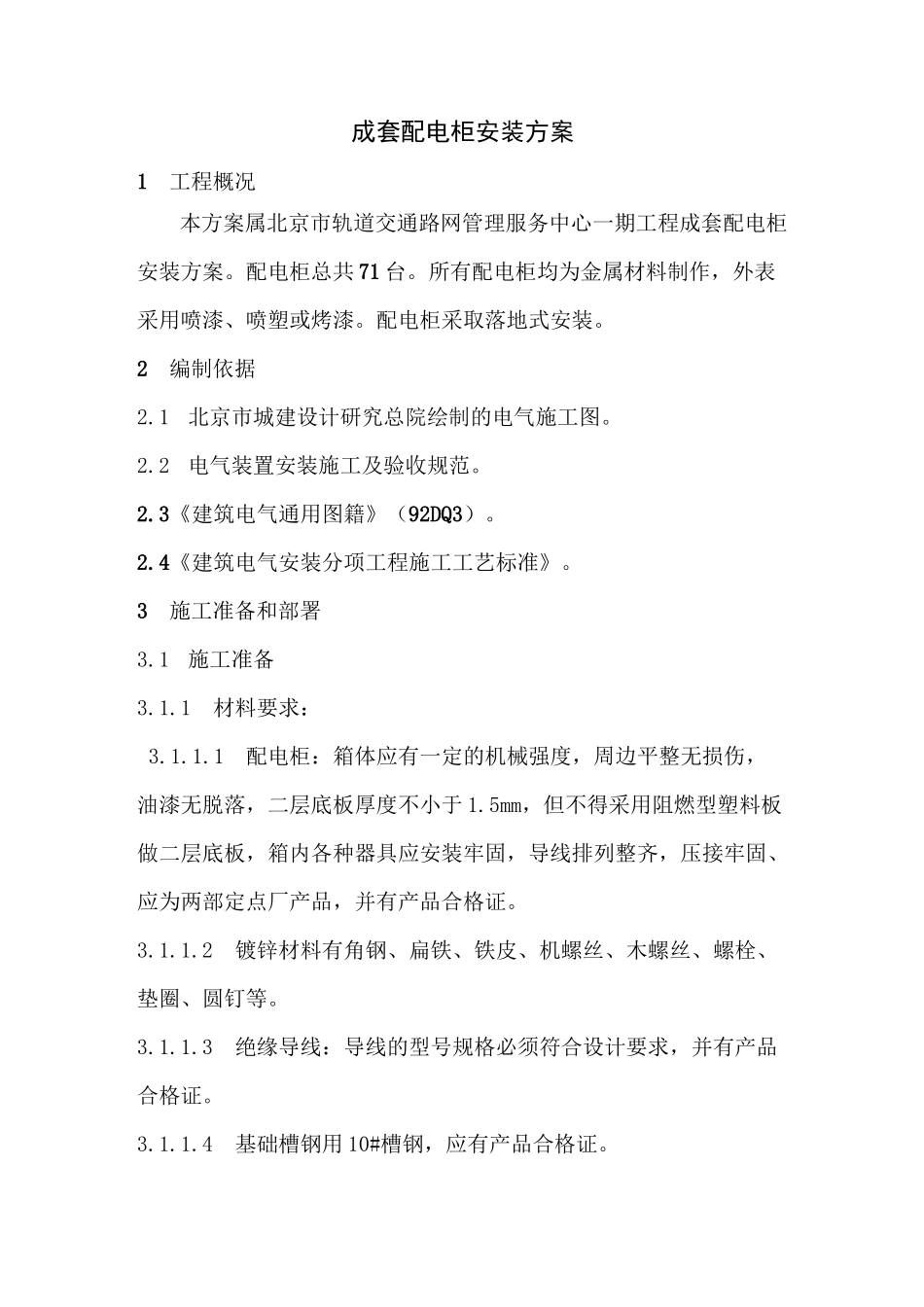

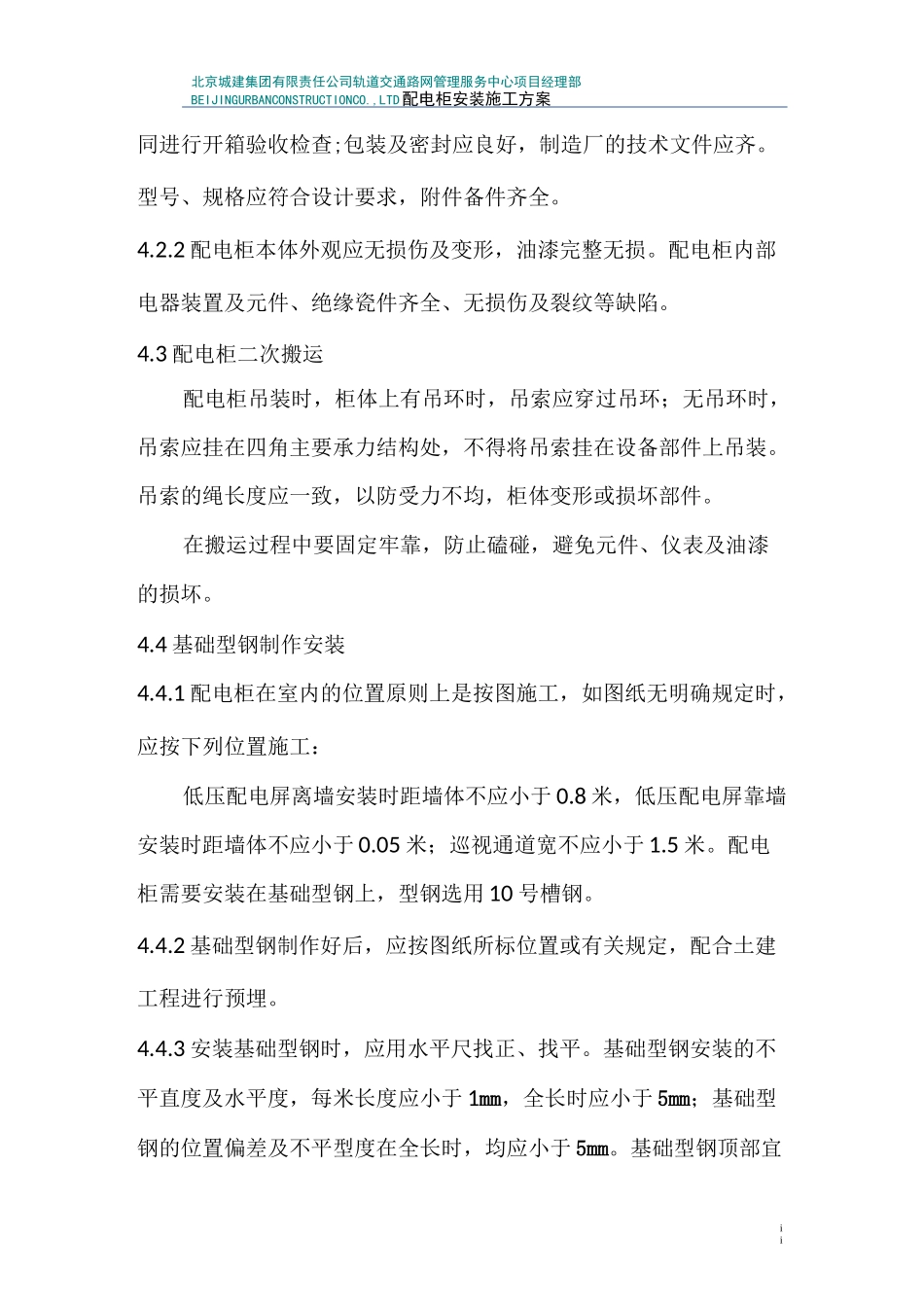

成套配电柜安装方案1工程概况本方案属北京市轨道交通路网管理服务中心一期工程成套配电柜安装方案。配电柜总共 71 台。所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。配电柜采取落地式安装。2编制依据2.1北京市城建设计研究总院绘制的电气施工图。2.2电气装置安装施工及验收规范。2.3《建筑电气通用图籍》（92DQ3）。2.4《建筑电气安装分项工程施工工艺标准》。3施工准备和部署3.1施工准备3.1.1材料要求：3.1.1.1配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于 1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。3.1.1.2镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。3.1.1.3绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。3.1.1.4基础槽钢用 10#槽钢，应有产品合格证。北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD 配电柜安装施工方案i3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。3.1.3.3 安装配电柜时，抹灰、喷浆及油漆应全部完成。3.2 施工部署主楼和西副楼的配电柜由山东水电一队安装，东副楼的配电柜安装由山东水电二队安装。4 施工工艺与方法4.1.施工程序设备开箱检查一二次搬运一基础型钢制作安装一配电柜体就位一配电柜接线一试验调整一送电试运行。4.2 设备开箱检查4.2.1 设备和器材到达现场后。安装和建设单位应在规定期限内，共北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD 配电柜安装施工方案ii同进行开箱验收检查;包装及密封应良好，制造厂的技术文件应齐。型号、规格应符合设计要求，附件备件齐全。4.2.2 配电柜本体外观应无损伤及变形，油漆完整无损。配电柜内部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。4.3 配...
