E210扭轴折弯机数控系统操作说明V1.00

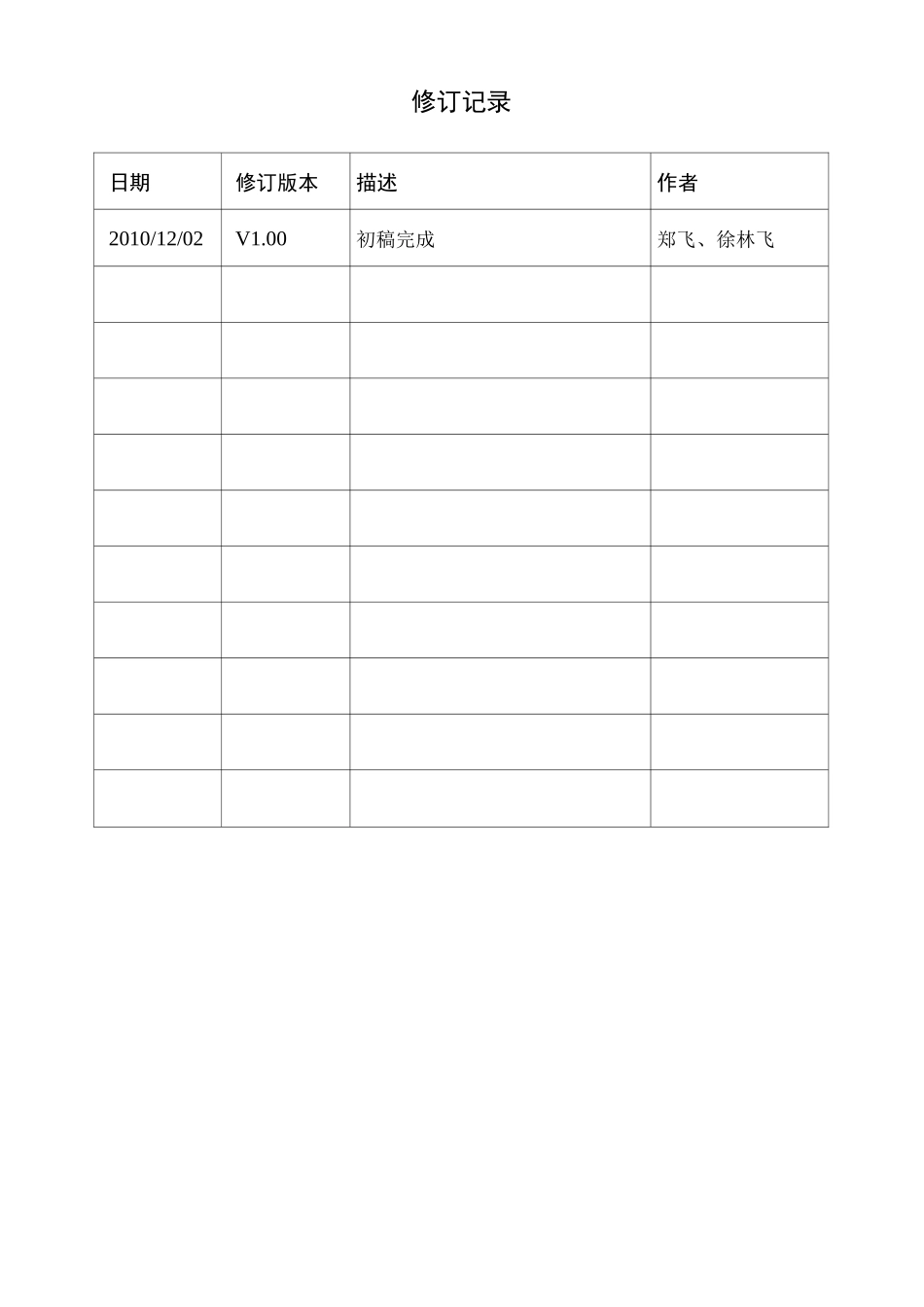

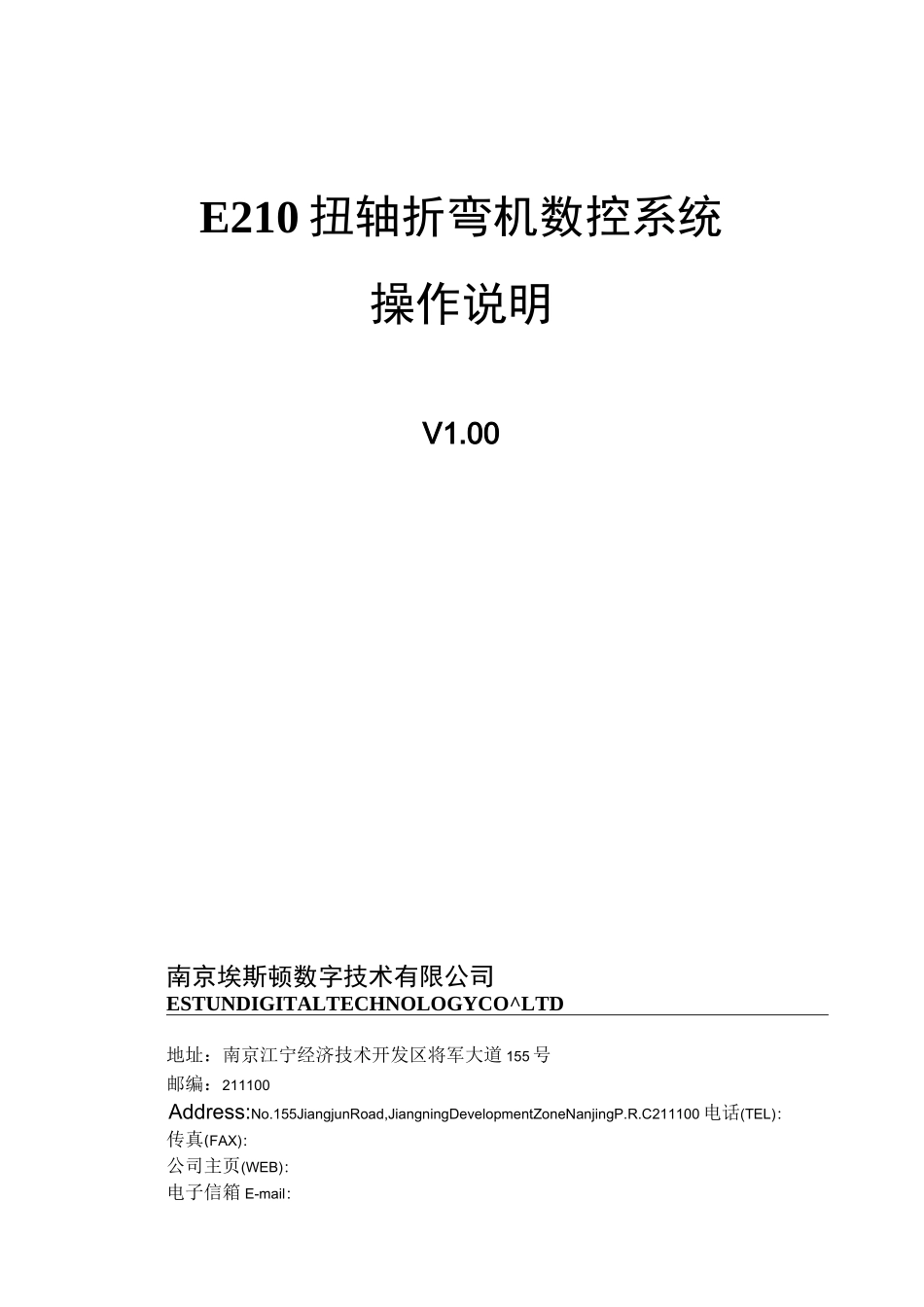

E210 扭轴折弯机数控系统操作说明V1.00南京埃斯顿数字技术有限公司ESTUNDIGITALTECHNOLOGYCO^LTD地址：南京江宁经济技术开发区将军大道 155 号邮编：211100Address:No.155JiangjunRoad,JiangningDevelopmentZoneNanjingP.R.C211100 电话(TEL)：传真(FAX)：公司主页(WEB)：电子信箱 E-mail：修订记录日期修订版本描述作者2010/12/02V1.00初稿完成郑飞、徐林飞目录注意事项 3第一章简介 4第二章面板介绍 5第三章页面操作简介 61.系统页面组成结构 62.主页面 73.监视页面 84.程序页面 105.模具页面 156.编程常量页面 177.机床参数页面 18&端口配置页面 19第四章参数说明 22第五章操作说明 28第六章报警一览表 30第七章系统接线说明 32注意事项•本产品采用直流 24V 供电，严禁将 220V 交流电接入系统电源端子;•本产品的金属外壳应与机床大地良好连接，防止触电事故；第一章简介本产品为在吸收国内外同类产品优点的基础上，结合国内折弯设备应用需求所开发的具有适合中国用户特色的折弯设备专用数控系统。本产品应用独特的驱动控制技术，在保证工作精度的基础上大幅度降低了数控折弯设备的成本。为折弯设备数控化的普及推广创造了条件。本产品除具备通用的两轴定位控制功能外，同时具备以下折弯设备专用控制功能：1.对折弯机的滑块进行控制，完成工件的完整加工流程的控制。2.对折弯机的后挡料进行定位控制；对折弯机死挡块进行定位控制。3.具有单向和双向定位功能，有效消除丝杠间隙。4.具有退让逃料功能，避免后挡料装置与工件的干涉，减少磨损，提高定位精度。5.具有自动搜索参考点功能。6.具有断电位置记忆功能，对参数、位置及程序进行现场保护。7.具有快速位置示教功能。8.具有多工步编程功能，可实现多步自动运行，完成多工步零件一次性加工，提高生产效率。9.具有手动功能，寻参前允许手动。10.具有多种驱动控制方式可选。11.具有 CAN 总线接口，釆用 CANopen 协议，实现后挡料、死挡块的高精度控制。12.使用编程锁钥匙开关控制用户层级修改权限，便于生产。13.对机床参数、端口配置、系统诊断等非用户页面进行隐藏，需要各自特定密码方可激活进入。14.所有输入端口可通过页面配置，模拟高低电平输入，并具有自检功能。15.滑块的阀端口参数的灵活配置。第二章面板介绍图 2-1 系统操作面板面板中各个部分的名称及功能描述：（1）显示屏，显示当前系统状态，提供人机交互的显示功能；⑵ 功能键，在不同页面中各...
