电加热器的设计和计算

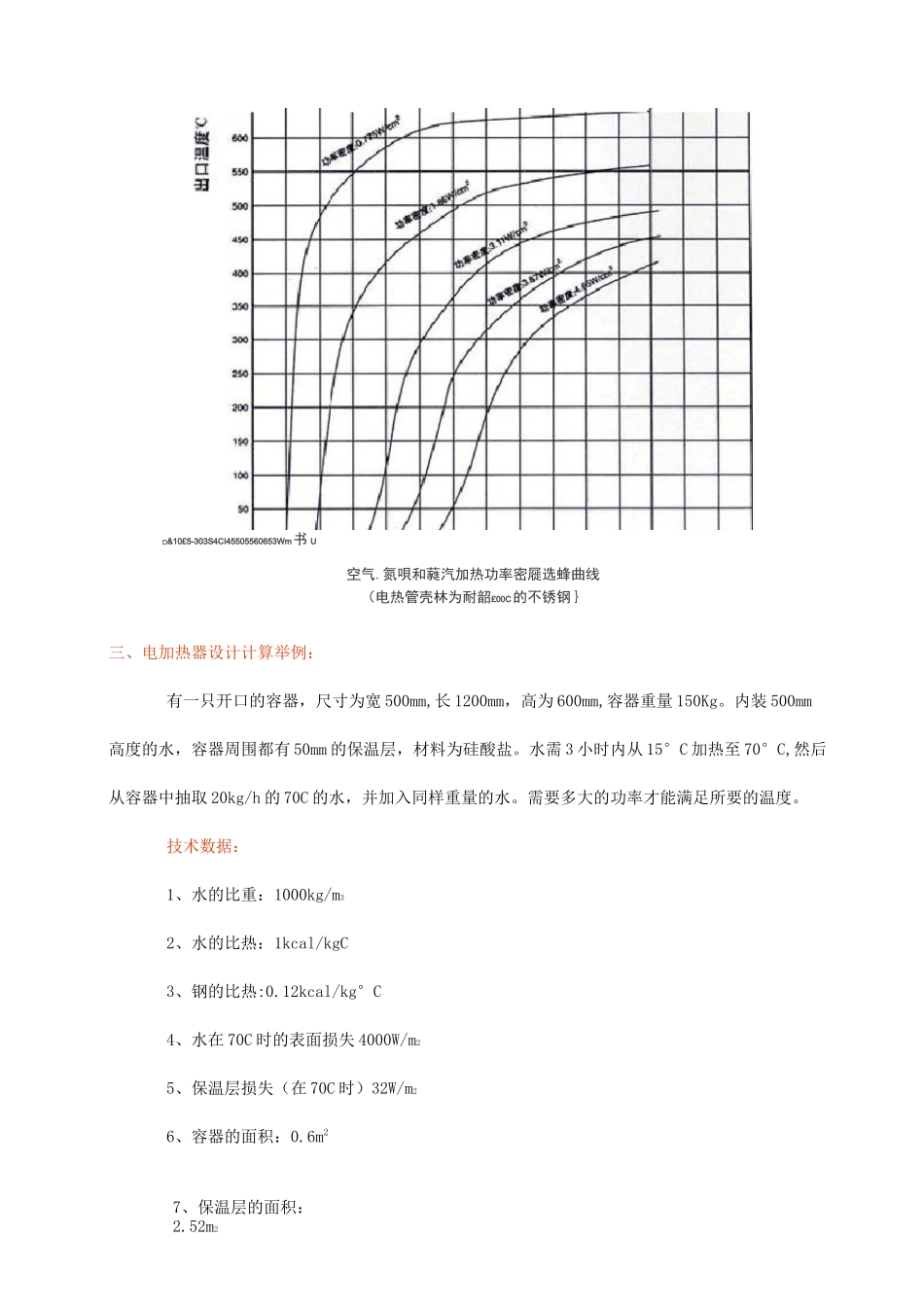

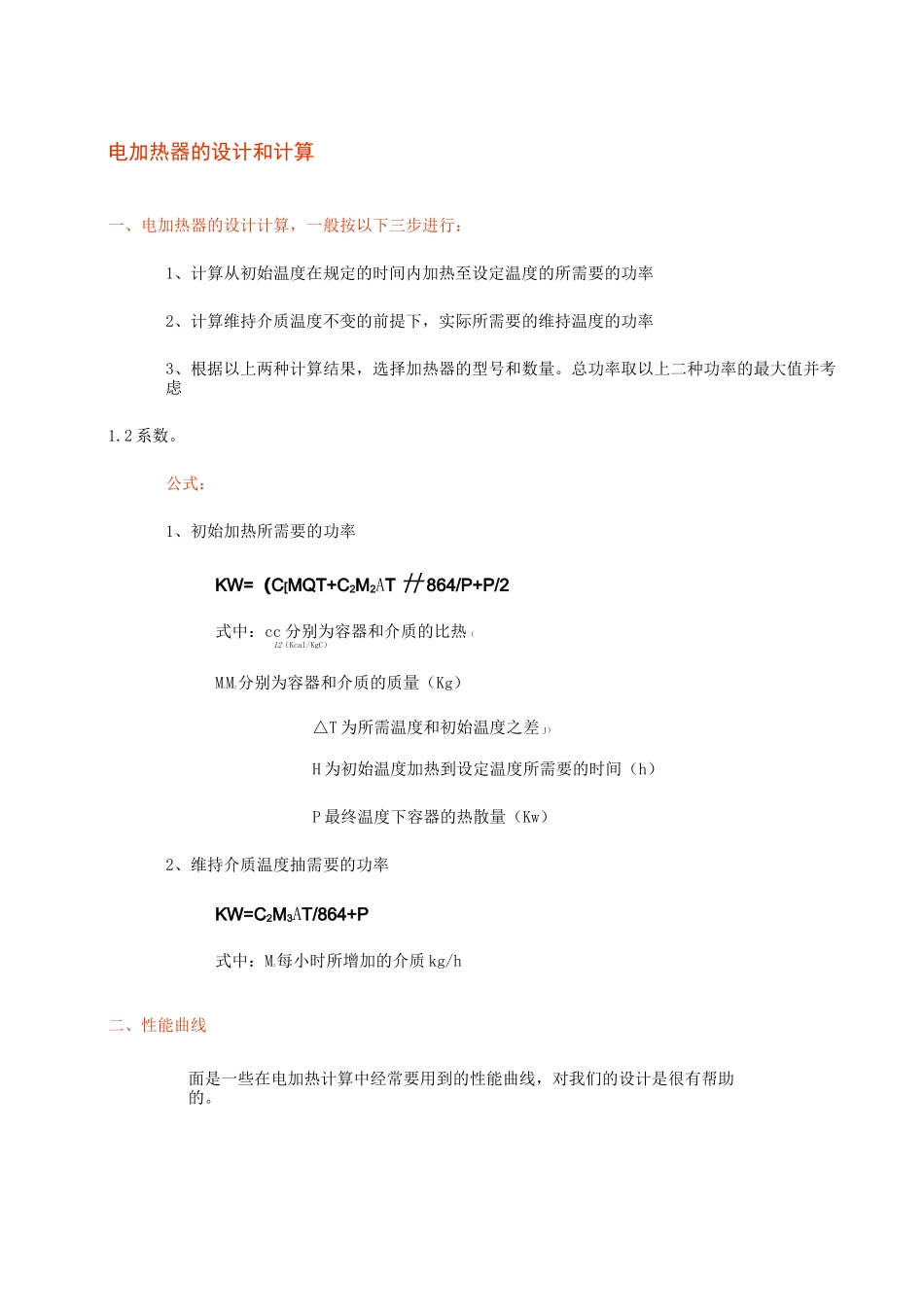

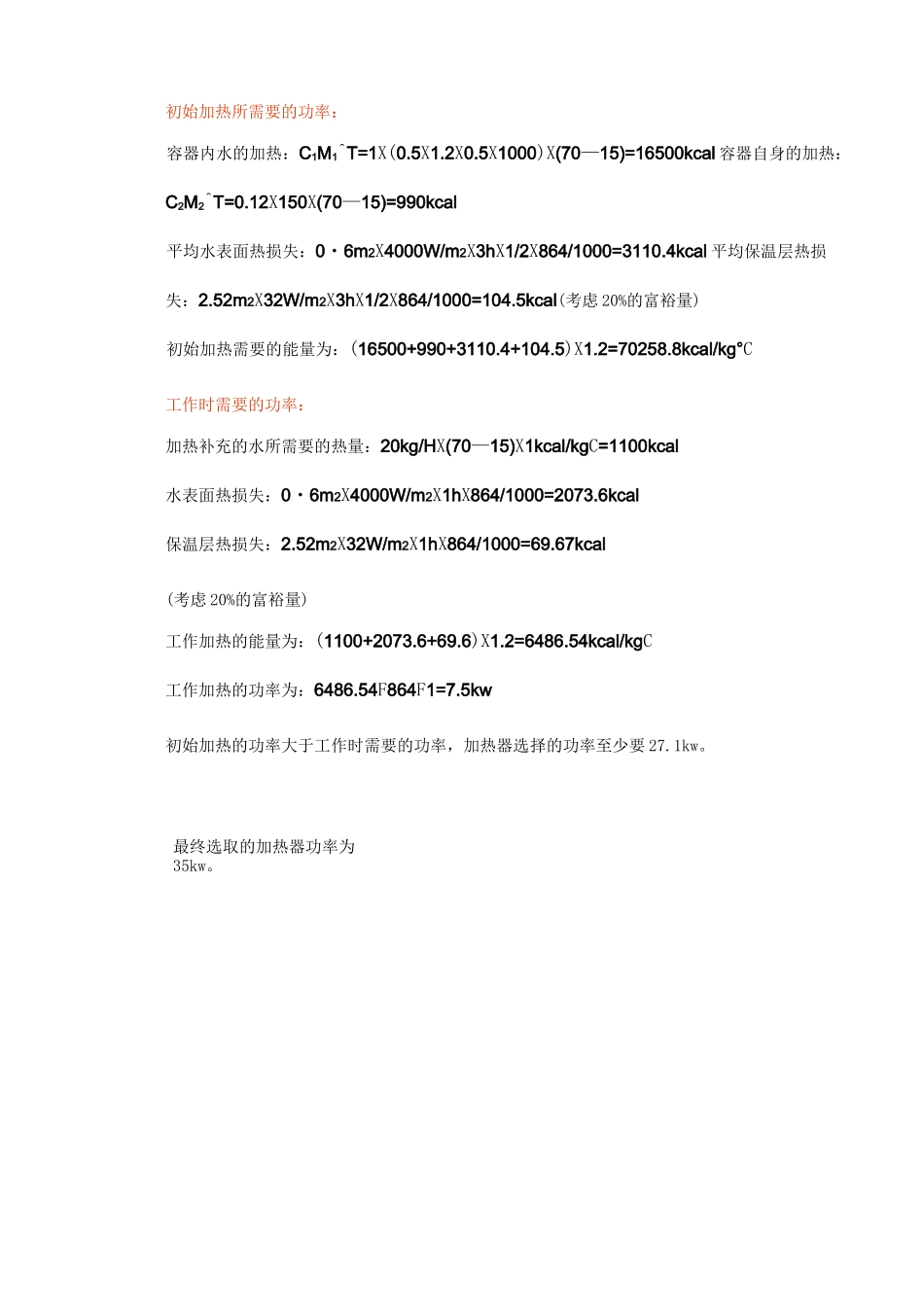

面是一些在电加热计算中经常要用到的性能曲线，对我们的设计是很有帮助的。电加热器的设计和计算一、电加热器的设计计算，一般按以下三步进行：1、计算从初始温度在规定的时间内加热至设定温度的所需要的功率2、计算维持介质温度不变的前提下，实际所需要的维持温度的功率3、根据以上两种计算结果，选择加热器的型号和数量。总功率取以上二种功率的最大值并考虑1.2 系数。公式：1、初始加热所需要的功率KW=（C[MQT+C2M2AT 卄 864/P+P/2式中：cc 分别为容器和介质的比热（12（Kcal/KgC）M1M2分别为容器和介质的质量（Kg）△T 为所需温度和初始温度之差 J）H 为初始温度加热到设定温度所需要的时间（h）P 最终温度下容器的热散量（Kw）2、维持介质温度抽需要的功率KW=C2M3AT/864+P式中：M3每小时所增加的介质 kg/h二、性能曲线7、保温层的面积：2.52m2□&10£5-303S4CI45505560653Wm书 U空气.氮唄和蕤汽加热功率密屣选蜂曲线（电热管壳林为耐韶£00C的不锈钢｝三、电加热器设计计算举例：有一只开口的容器，尺寸为宽 500mm,长 1200mm，高为 600mm,容器重量 150Kg。内装 500mm高度的水，容器周围都有 50mm 的保温层，材料为硅酸盐。水需 3 小时内从 15°C 加热至 70°C,然后从容器中抽取 20kg/h 的 70C 的水，并加入同样重量的水。需要多大的功率才能满足所要的温度。技术数据：1、水的比重：1000kg/m32、水的比热：1kcal/kgC3、钢的比热:0.12kcal/kg°C4、水在 70C 时的表面损失 4000W/m25、保温层损失（在 70C 时）32W/m26、容器的面积：0.6m2最终选取的加热器功率为35kw。初始加热所需要的功率：容器内水的加热：C1M1^T=1X(0.5X1.2X0.5X1000)X(70—15)=16500kcal 容器自身的加热：C2M2^T=0.12X150X(70—15)=990kcal平均水表面热损失：0・6m2X4000W/m2X3hX1/2X864/1000=3110.4kcal 平均保温层热损失：2.52m2X32W/m2X3hX1/2X864/1000=104.5kcal(考虑 20%的富裕量)初始加热需要的能量为：(16500+990+3110.4+104.5)X1.2=70258.8kcal/kg°C工作时需要的功率：加热补充的水所需要的热量：20kg/HX(70—15)X1kcal/kgC=1100kcal水表面热损失：0・6m2X4000W/m2X1hX864/1000=2073.6kcal保温层热损失：2.52m2X32W/m2X1hX864/1000=69.67kcal(考虑 20%的富裕量)工作加热的能量为：(1100+2073.6+69.6)X1.2=6486.54kcal/kgC工作加热的功率为：6486.54F864F1=7.5kw初始加热的功率大于工作时需要的功率，加热器选择的功率至少要 ...
