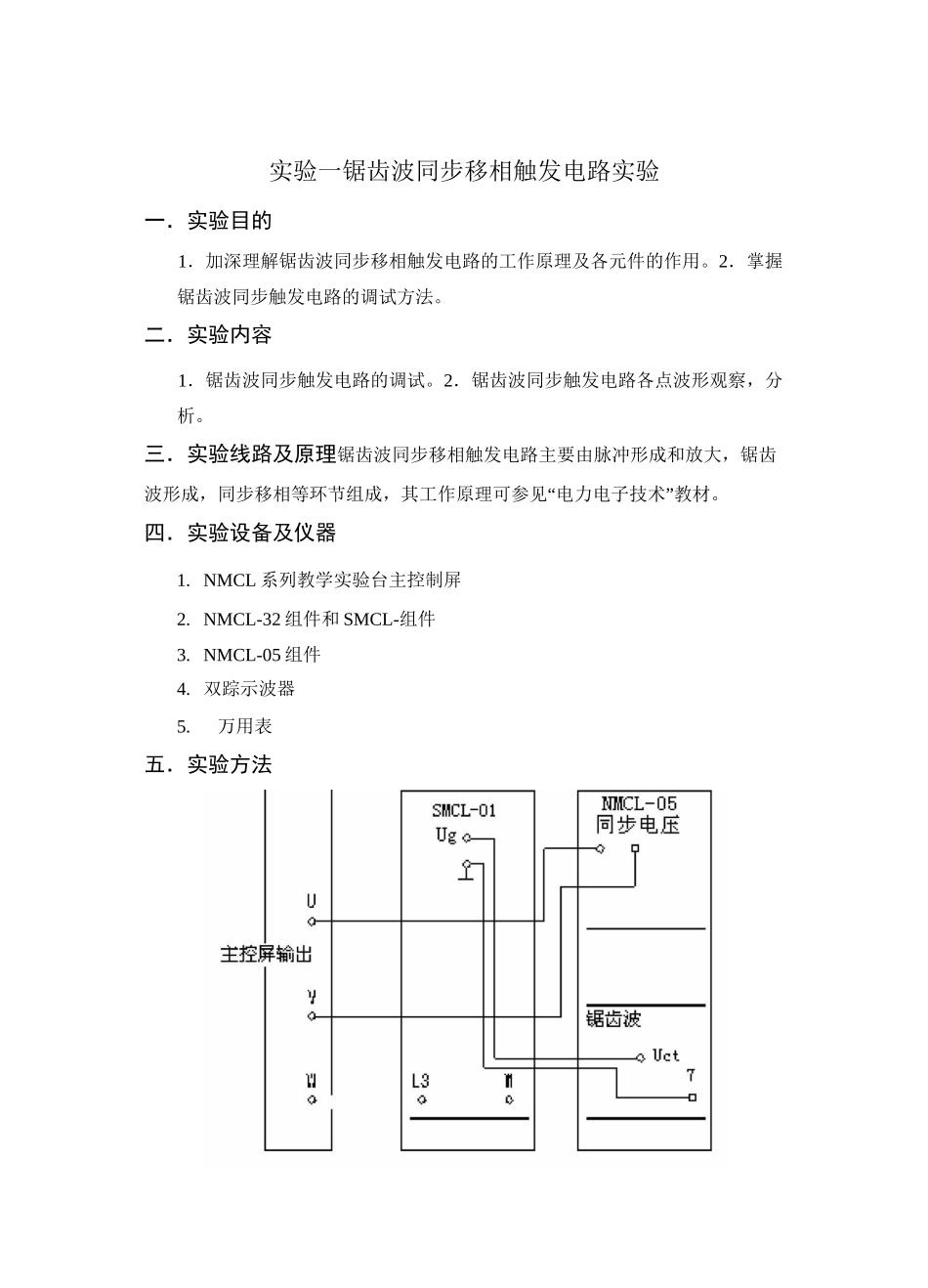

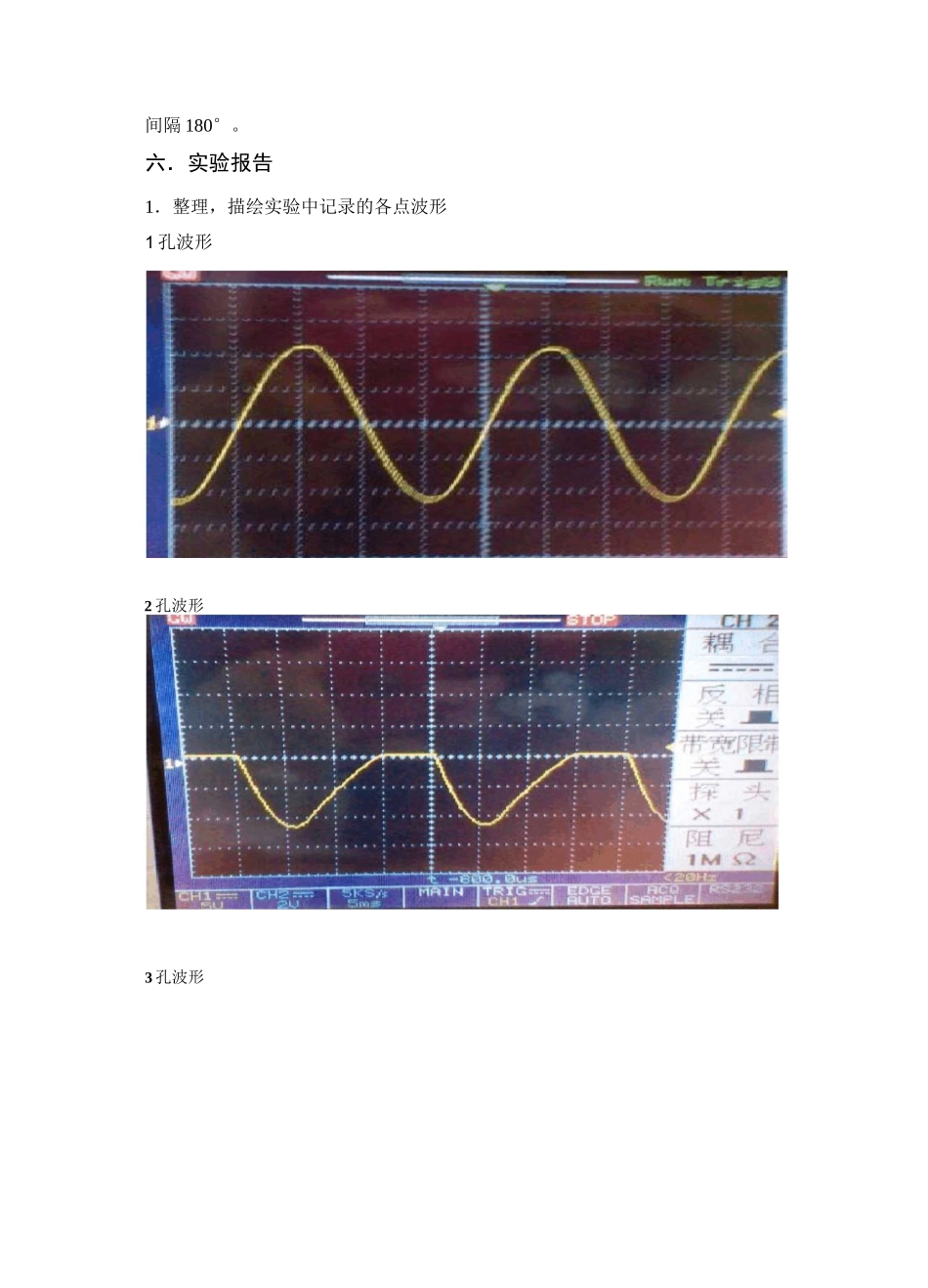

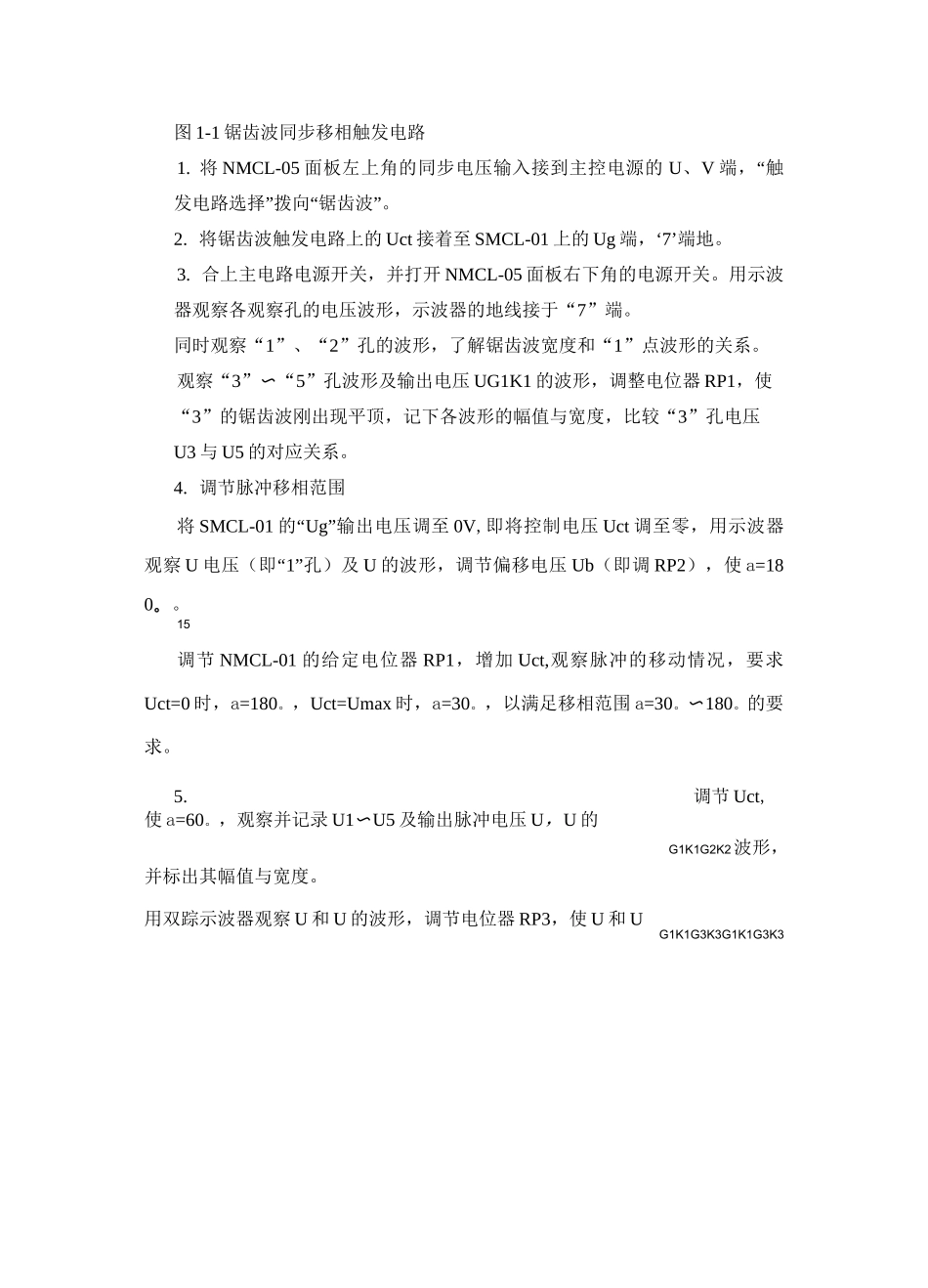

实验一锯齿波同步移相触发电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。2．掌握锯齿波同步触发电路的调试方法。二．实验内容1．锯齿波同步触发电路的调试。2．锯齿波同步触发电路各点波形观察，分析。三．实验线路及原理锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术”教材。四．实验设备及仪器1. NMCL 系列教学实验台主控制屏2. NMCL-32 组件和 SMCL-组件3. NMCL-05 组件4. 双踪示波器5.万用表五．实验方法图 1-1 锯齿波同步移相触发电路1. 将 NMCL-05 面板左上角的同步电压输入接到主控电源的 U、V 端，“触发电路选择”拨向“锯齿波”。2. 将锯齿波触发电路上的 Uct 接着至 SMCL-01 上的 Ug 端，‘7’端地。3. 合上主电路电源开关，并打开 NMCL-05 面板右下角的电源开关。用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。观察“3”〜“5”孔波形及输出电压 UG1K1 的波形，调整电位器 RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3 与 U5 的对应关系。4. 调节脉冲移相范围将 SMCL-01 的“Ug”输出电压调至 0V,即将控制电压 Uct 调至零，用示波器观察 U 电压（即“1”孔）及 U 的波形，调节偏移电压 Ub（即调 RP2），使 a=180。。15调节 NMCL-01 的给定电位器 RP1，增加 Uct,观察脉冲的移动情况，要求Uct=0 时，a=180。，Uct=Umax 时，a=30。，以满足移相范围 a=30。〜180。的要求。5.调节 Uct,使 a=60。，观察并记录 U1〜U5 及输出脉冲电压 U，U 的G1K1G2K2波形，并标出其幅值与宽度。用双踪示波器观察 U 和 U 的波形，调节电位器 RP3，使 U 和 UG1K1G3K3G1K1G3K3间隔 180°。六．实验报告1．整理，描绘实验中记录的各点波形1 孔波形2 孔波形3 孔波形4 孔波形5 孔波形锯齿波波形（下）MIIIIMMNNHililiiiililiril■qwi**o、调节脉冲移相范围2 孔波形1 驾釁I1X 心 T1CH1/UG1KI 波形和 UG2K2 波形UG1K1 波形和 UG3K3 波形2．总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？调节电位器 RP2,改变偏移电压 Ub,从而改变 a。移相范围与电位器 RP1,Uct 的大小等参数有关3. 如果要求 Uct=O 时，a=90°,应如何调...
