-DHT11数字型温湿度模块

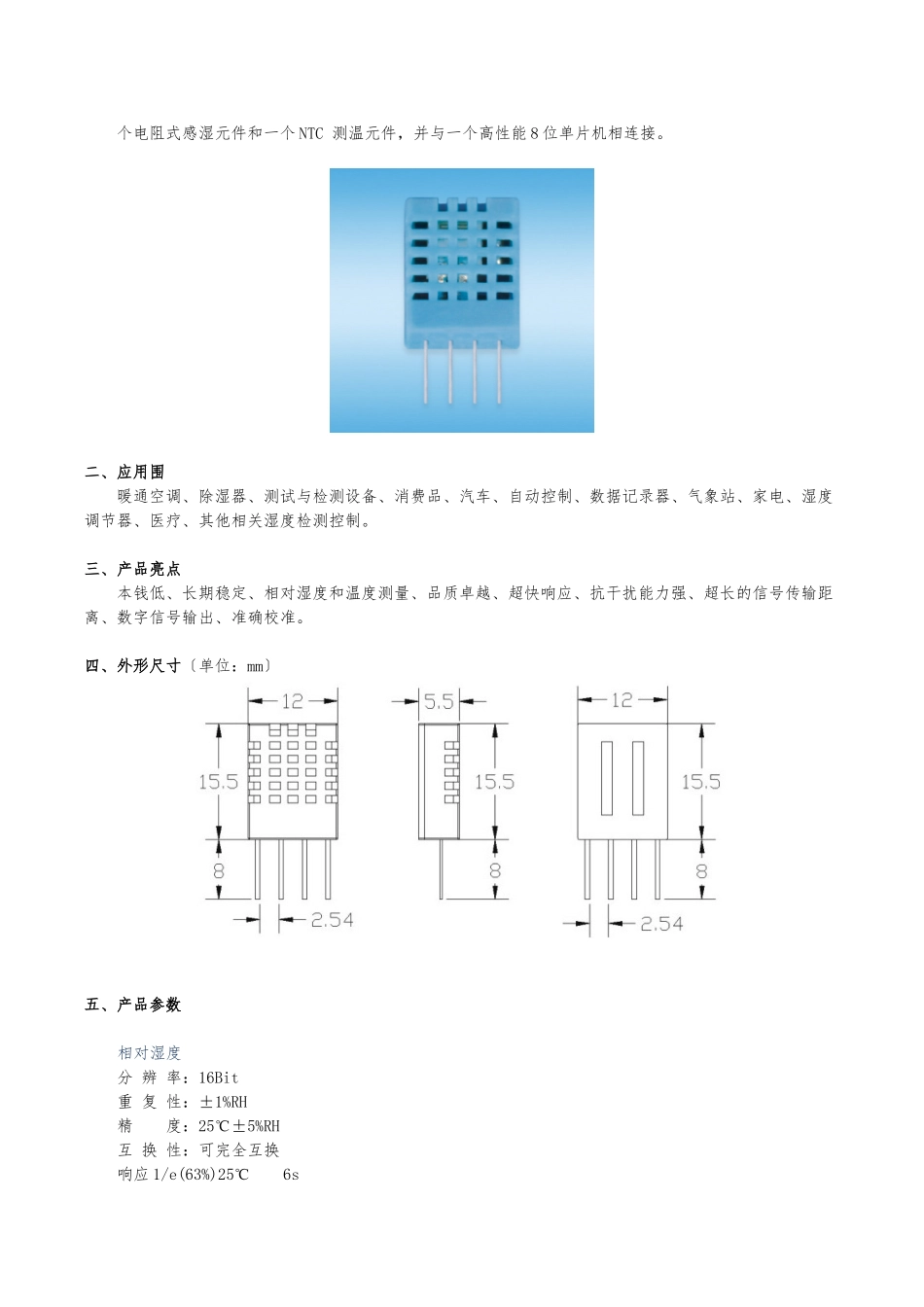

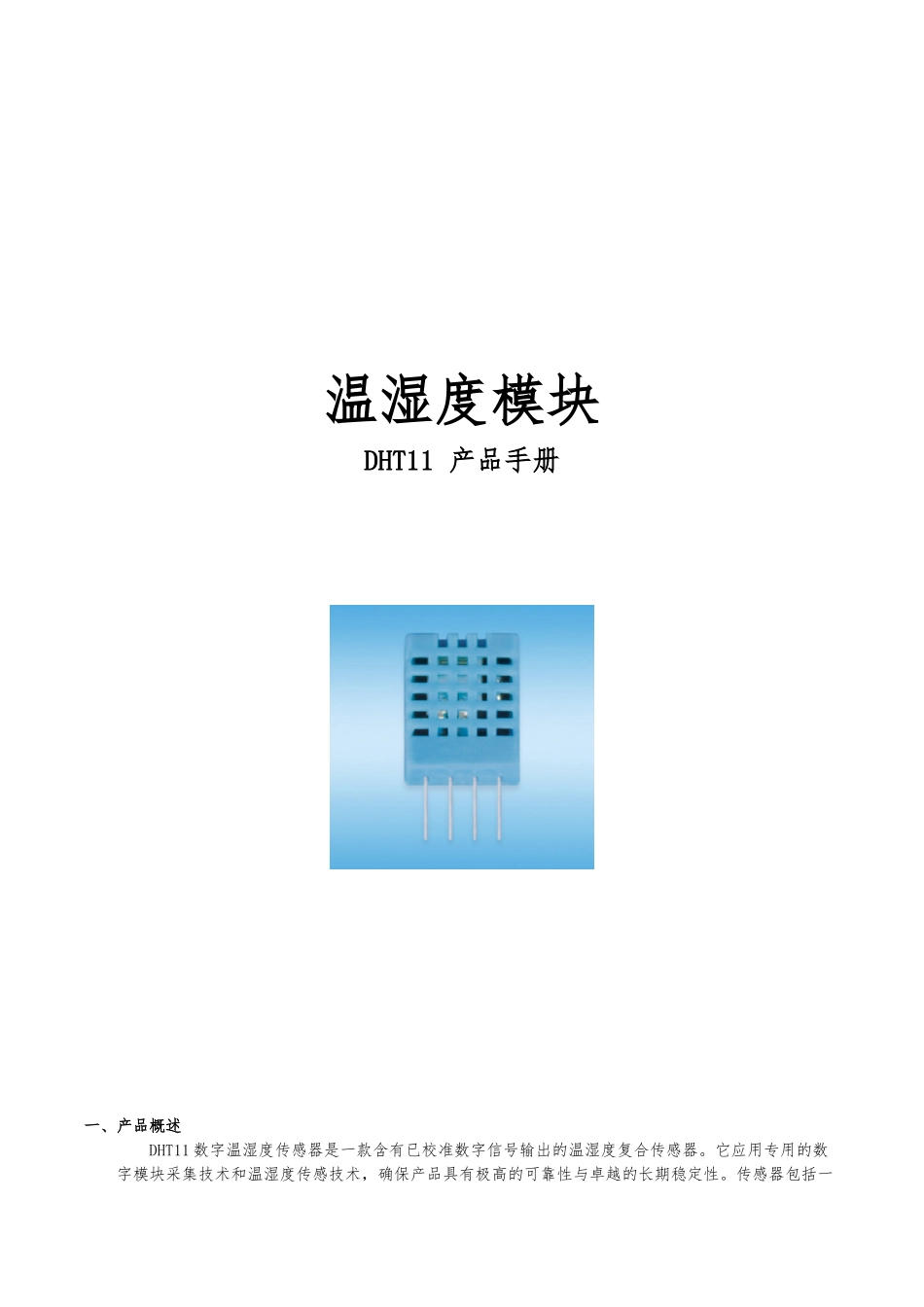

温湿度模块DHT11 产品手册一、产品概述DHT11 数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个 NTC 测温元件，并与一个高性能 8 位单片机相连接。二、应用围暖通空调、除湿器、测试与检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其他相关湿度检测控制。三、产品亮点本钱低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、准确校准。四、外形尺寸〔单位：mm〕五、产品参数相对湿度分 辨 率：16Bit重 复 性：±1%RH精 度：25℃±5%RH互 换 性：可完全互换响应 1/e(63%)25℃ 6s1m/s 空气 6s迟 滞：<±0.3%RH长期稳定性：<±0.5%RH/yr温度分 辨 率：16Bit重 复 性：±0.2℃量程围：25℃±2℃响应 1/e(63%) 10S电气特性供 电：DC 3.5-5.5V供电电流：测量 0.3mA 待机 60μA采样周期：次 大于 2 秒引脚说明1、VDD 供电 3.5-5.5V DC2、DATA 串行数据，单总线3、NC 空脚4、GND 接地，电源负极六、典型电路微处理器与 DHT11 的连接典型应用电路如上图所示，DATA 上拉后与微处理器的 I/O 端口相连。1.典型应用电路中建议连接线长度短于 20 米时用 5.1K 上拉电阻，大于 20 米时根据实际情况降低上拉电阻的阻值。2.使用 3.5V 电压供电时连接线长度不得大于 20cm。否那么线路压降会导致传感器供电不足，造成测量偏差。3.每次读出的温湿度数值是上一次测量的结果，欲猎取实时数据,需连续读取两次，但不建议连续屡次读取传感器，每次读取传感器间隔大于 5 秒即可获得准确的数据。七、串行通信说明〔单线双向〕◎单总线说明DHT11 器件采纳简化的单总线通信。单总线即只有一根数据线，系统中的数据交换、控制均由单总线完成。设备〔主机或从机〕通过一个漏极开路或三态端口连至该数据线，以允许设备在不发送数据时能够释放总线，而让其它设备使用总线；单总线通常要求外接一个约 5.1kΩ 的上拉电阻，这样，当总线闲置时，其状态为高电平。由于它们是主从结构，只有主机呼叫从机时，从机才能应答，因此主机访问器件都必须严格遵循单总线序列，假如出现序列混乱，器件将不响应主机。◎单总线传送数据位定义DATA 用于微处理器与 DHT11 之间的通讯和同步,采...
