典型污水处理流程仪表设置说明

典型污水处理流程仪表设置说明_第1页
1/24
典型污水处理流程仪表设置说明_第2页
2/24
典型污水处理流程仪表设置说明_第3页
3/24

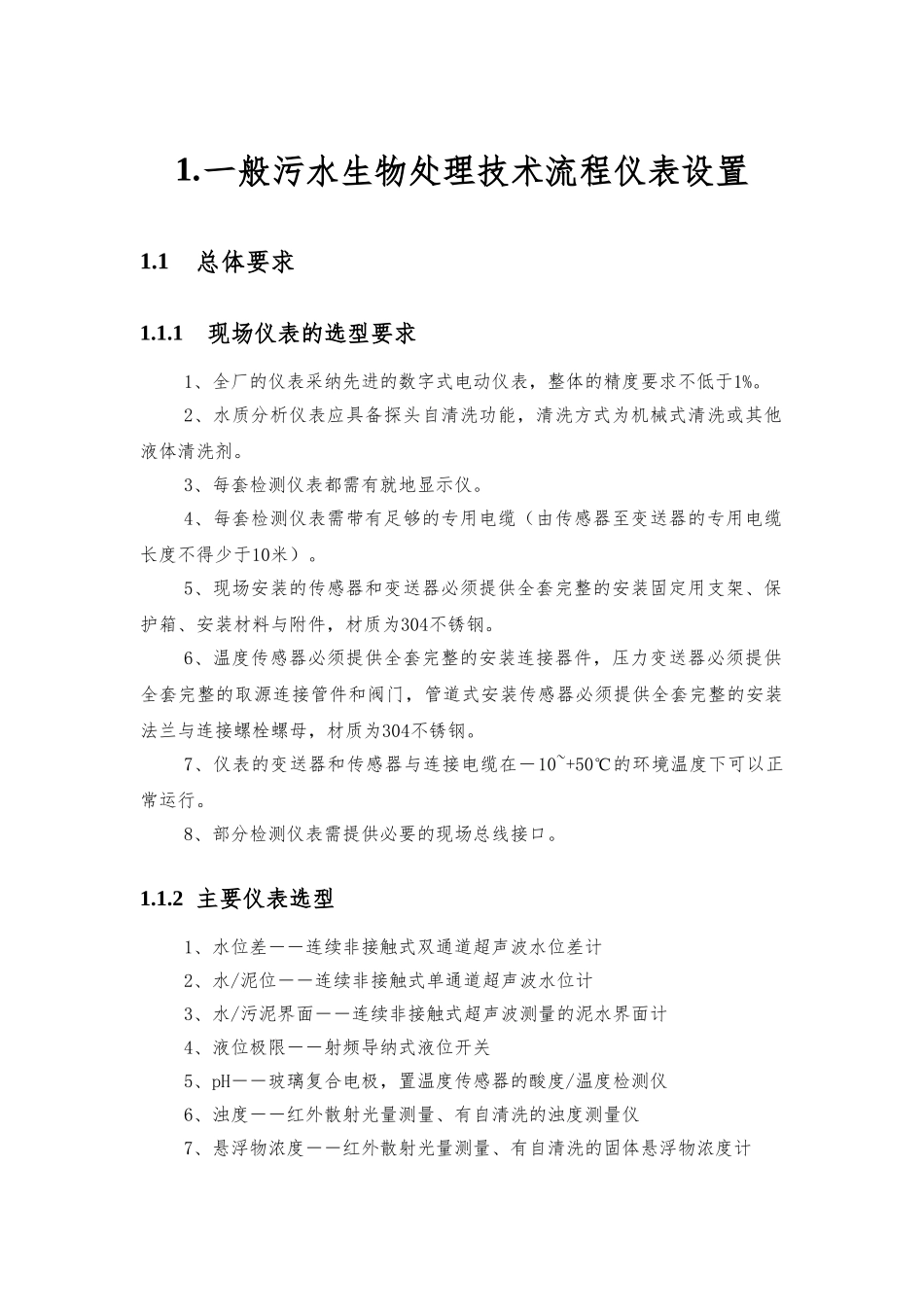

1.一般污水生物处理技术流程仪表设置1.1总体要求1.1.1 现场仪表的选型要求1、全厂的仪表采纳先进的数字式电动仪表,整体的精度要求不低于1%。2、水质分析仪表应具备探头自清洗功能,清洗方式为机械式清洗或其他液体清洗剂。3、每套检测仪表都需有就地显示仪。4、每套检测仪表需带有足够的专用电缆(由传感器至变送器的专用电缆长度不得少于10米)。5、现场安装的传感器和变送器必须提供全套完整的安装固定用支架、保护箱、安装材料与附件,材质为304不锈钢。6、温度传感器必须提供全套完整的安装连接器件,压力变送器必须提供全套完整的取源连接管件和阀门,管道式安装传感器必须提供全套完整的安装法兰与连接螺栓螺母,材质为304不锈钢。7、仪表的变送器和传感器与连接电缆在-10~+50℃的环境温度下可以正常运行。 8、部分检测仪表需提供必要的现场总线接口。1.1.2 主要仪表选型1、水位差--连续非接触式双通道超声波水位差计2、水/泥位--连续非接触式单通道超声波水位计3、水/污泥界面--连续非接触式超声波测量的泥水界面计4、液位极限--射频导纳式液位开关5、pH--玻璃复合电极,置温度传感器的酸度/温度检测仪6、浊度--红外散射光量测量、有自清洗的浊度测量仪7、悬浮物浓度--红外散射光量测量、有自清洗的固体悬浮物浓度计8、污泥浓度——管道式超声波污泥浓度测量仪9、氧化还原电位——ORP玻璃复合电极的氧化还原电位测量仪10、溶解氧--膜式电极、有浮球型自动消泡和自清洗的溶解氧测量仪11、氨氮浓度--沉入式的氨氮在线测量仪气敏电极法12、硝酸盐氮浓度--沉入式的硝酸盐氮在线测量仪离子电极法13、二氧化氯ClO2--带温度补偿的流通式二氧化氯测量仪14、COD--投入式、紫外光测量,无需任何药剂的COD测量仪15、气体流量--在线插入、热导式气体流量计16、污泥/污水流量--电磁感应测量的电磁流量计或超声波流量计17、总磷TP--热化学消解分光光度法在线式总磷检测仪1.2现场仪表1.2.1 超声波水位差计1.2.1.1 测控数据测量容粗格栅液位差细格栅液位差设备编号LDIT1011A~CLDIT1021A~C数量3 套3 套检测点位置粗格栅前后细格栅前后被测介质污水污水测量围0~10 m 盲区≤0.5 m0~5 m 盲区≤0.3 m专用电缆10 m10m1.2.1.2 技术要求功能测量、指示和传送液位差、液位、状态信号组成两个液位传感器、一台变送器与全部安装附件和电缆传感器测量原理连续非接触式、超声波、往返时间测量测量精度0.2%分辨率1 mm稳定...
