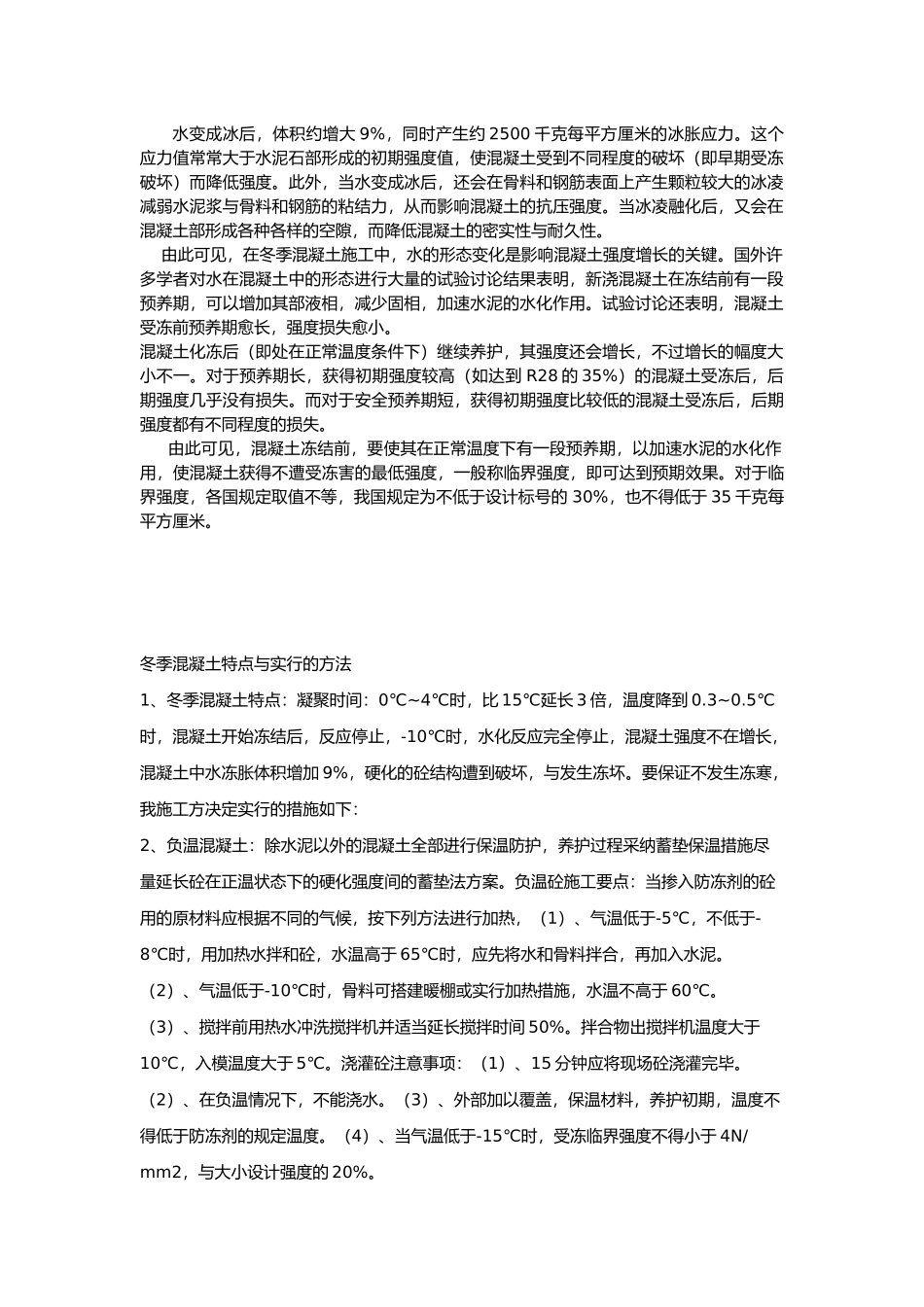

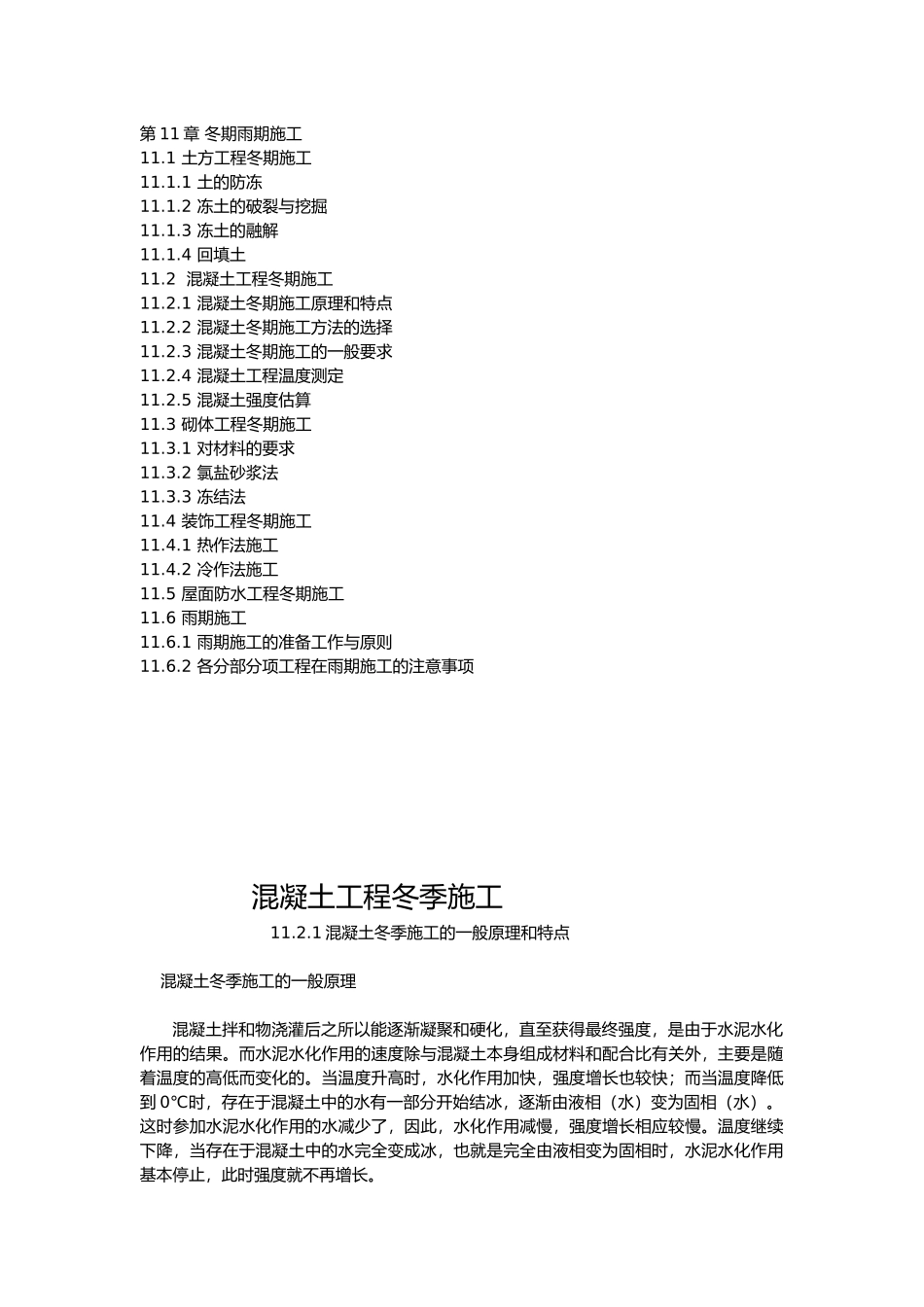

冬雨季施工培训资料----------------------- -----------------------日期:第 11 章 冬期雨期施工11.1 土方工程冬期施工11.1.1 土的防冻11.1.2 冻土的破裂与挖掘11.1.3 冻土的融解11.1.4 回填土11.2 混凝土工程冬期施工11.2.1 混凝土冬期施工原理和特点11.2.2 混凝土冬期施工方法的选择11.2.3 混凝土冬期施工的一般要求11.2.4 混凝土工程温度测定11.2.5 混凝土强度估算11.3 砌体工程冬期施工11.3.1 对材料的要求11.3.2 氯盐砂浆法11.3.3 冻结法11.4 装饰工程冬期施工11.4.1 热作法施工11.4.2 冷作法施工11.5 屋面防水工程冬期施工11.6 雨期施工11.6.1 雨期施工的准备工作与原则11.6.2 各分部分项工程在雨期施工的注意事项混凝土工程冬季施工11.2.1 混凝土冬季施工的一般原理和特点 混凝土冬季施工的一般原理混凝土拌和物浇灌后之所以能逐渐凝聚和硬化,直至获得最终强度,是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外,主要是随着温度的高低而变化的。当温度升高时,水化作用加快,强度增长也较快;而当温度降低到 0℃时,存在于混凝土中的水有一部分开始结冰,逐渐由液相(水)变为固相(水)。这时参加水泥水化作用的水减少了,因此,水化作用减慢,强度增长相应较慢。温度继续下降,当存在于混凝土中的水完全变成冰,也就是完全由液相变为固相时,水泥水化作用基本停止,此时强度就不再增长。 水变成冰后,体积约增大 9%,同时产生约 2500 千克每平方厘米的冰胀应力。这个应力值常常大于水泥石部形成的初期强度值,使混凝土受到不同程度的破坏(即早期受冻破坏)而降低强度。此外,当水变成冰后,还会在骨料和钢筋表面上产生颗粒较大的冰凌减弱水泥浆与骨料和钢筋的粘结力,从而影响混凝土的抗压强度。当冰凌融化后,又会在混凝土部形成各种各样的空隙,而降低混凝土的密实性与耐久性。 由此可见,在冬季混凝土施工中,水的形态变化是影响混凝土强度增长的关键。国外许多学者对水在混凝土中的形态进行大量的试验讨论结果表明,新浇混凝土在冻结前有一段预养期,可以增加其部液相,减少固相,加速水泥的水化作用。试验讨论还表明,混凝土受冻前预养期愈长,强度损失愈小。 混凝土化冻后(即处在正常温度条件下)继续养护,其强度还会增长,不过增长的幅度大小不一。对于预养期长,获得初期强度较高(如达到 R28 的 35%)的混凝土受冻后,后期强度几乎没有损失。...
