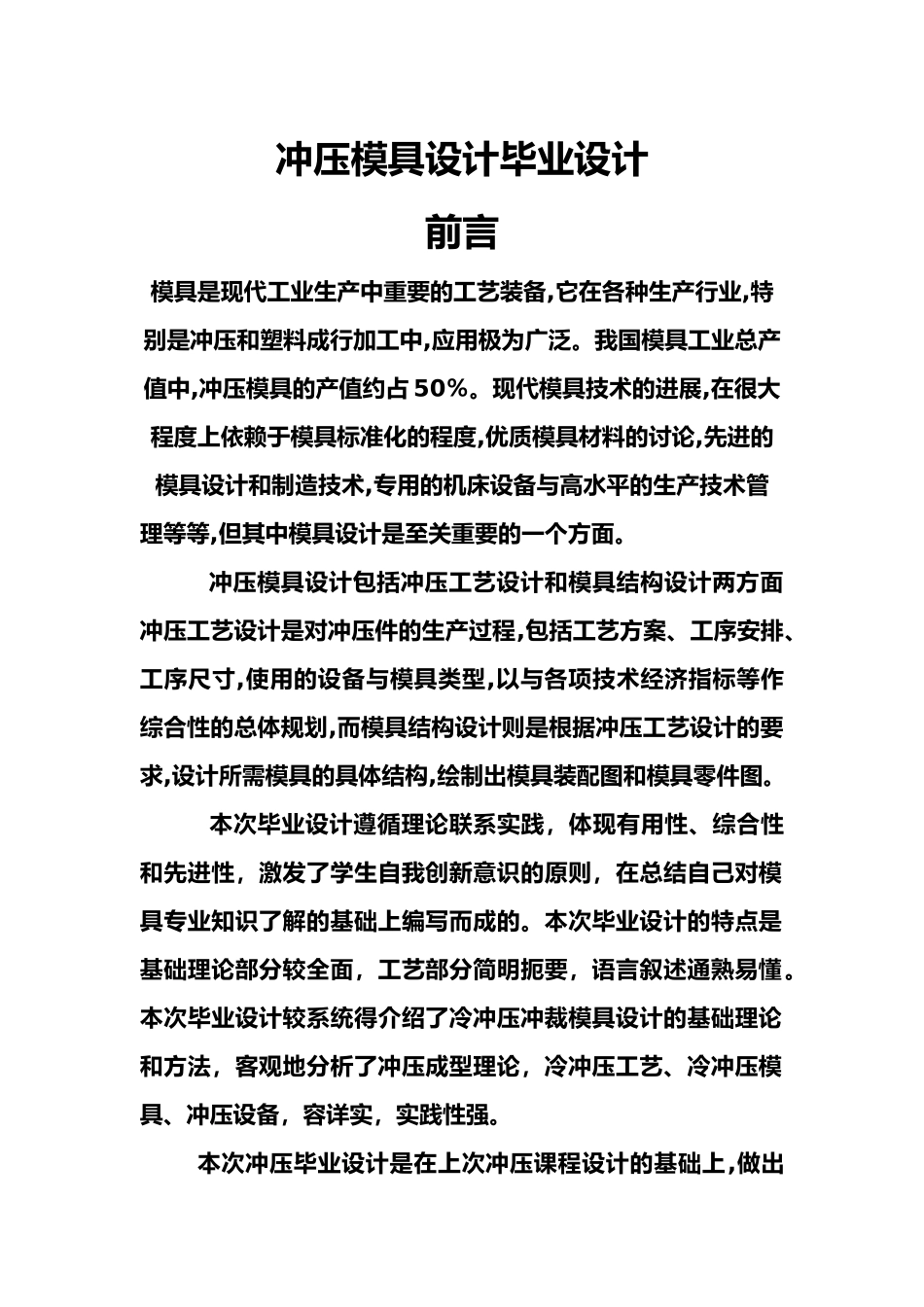

冲压模具设计毕业设计前言模具是现代工业生产中重要的工艺装备,它在各种生产行业,特别是冲压和塑料成行加工中,应用极为广泛。我国模具工业总产值中,冲压模具的产值约占 50%。现代模具技术的进展,在很大程度上依赖于模具标准化的程度,优质模具材料的讨论,先进的模具设计和制造技术,专用的机床设备与高水平的生产技术管理等等,但其中模具设计是至关重要的一个方面。冲压模具设计包括冲压工艺设计和模具结构设计两方面冲压工艺设计是对冲压件的生产过程,包括工艺方案、工序安排、工序尺寸,使用的设备与模具类型,以与各项技术经济指标等作综合性的总体规划,而模具结构设计则是根据冲压工艺设计的要求,设计所需模具的具体结构,绘制出模具装配图和模具零件图。本次毕业设计遵循理论联系实践,体现有用性、综合性和先进性,激发了学生自我创新意识的原则,在总结自己对模具专业知识了解的基础上编写而成的。本次毕业设计的特点是基础理论部分较全面,工艺部分简明扼要,语言叙述通熟易懂。本次毕业设计较系统得介绍了冷冲压冲裁模具设计的基础理论和方法,客观地分析了冲压成型理论,冷冲压工艺、冷冲压模具、冲压设备,容详实,实践性强。本次冲压毕业设计是在上次冲压课程设计的基础上,做出一套更完整的设计,要有模具工作零件的设计和加工过程,且要达到一定的标准。目录一、冲压件的工艺分析1、冲裁件的工艺性分析2、零件形状与工艺性二、确定冲压件的工艺方案 1、工序性质、工序数的确定与工序顺序的安排 2、确定冲压模具的结构形式三、冲压工艺计算 1、凸、凹模间隙值的确定与凸、凹模刃口尺寸的计算 2、凸、凹模与凸凹模的结构形式和外形尺寸的确定3、冲裁力与冲裁功的计算四、压力中心的计算五、排样设计六、工作零件的设计七、冲模闭合高度的确定八、冲裁模其他零部件的结构设计九、卸料与推件零件的设计十、凸模固定板与垫板的设计十一、导向零件设计与标准十二、压力机的选择十三、模具总装配图十四、设计总结十五、参考文献一、冲压件的工艺分析冲压件的工艺性是指冲压件对冲压工艺的适应性,即设计的冲压件在材料、结构、形状、尺寸大小与公差和尺寸基准等个方面是否符合冲压件加工的工艺要求。一般情况下,对冲压件工艺性影响最大的是几何形状、尺寸和精度要求。工艺性差的冲压件,材料损耗和废品率会大量增加,甚至无常生产出合格的产品;良好的冲压工艺性应能满足材料较省、工序较少、模具加工较易、寿命较高、操作方便与产品质量稳定...
