减速器试验规范标准

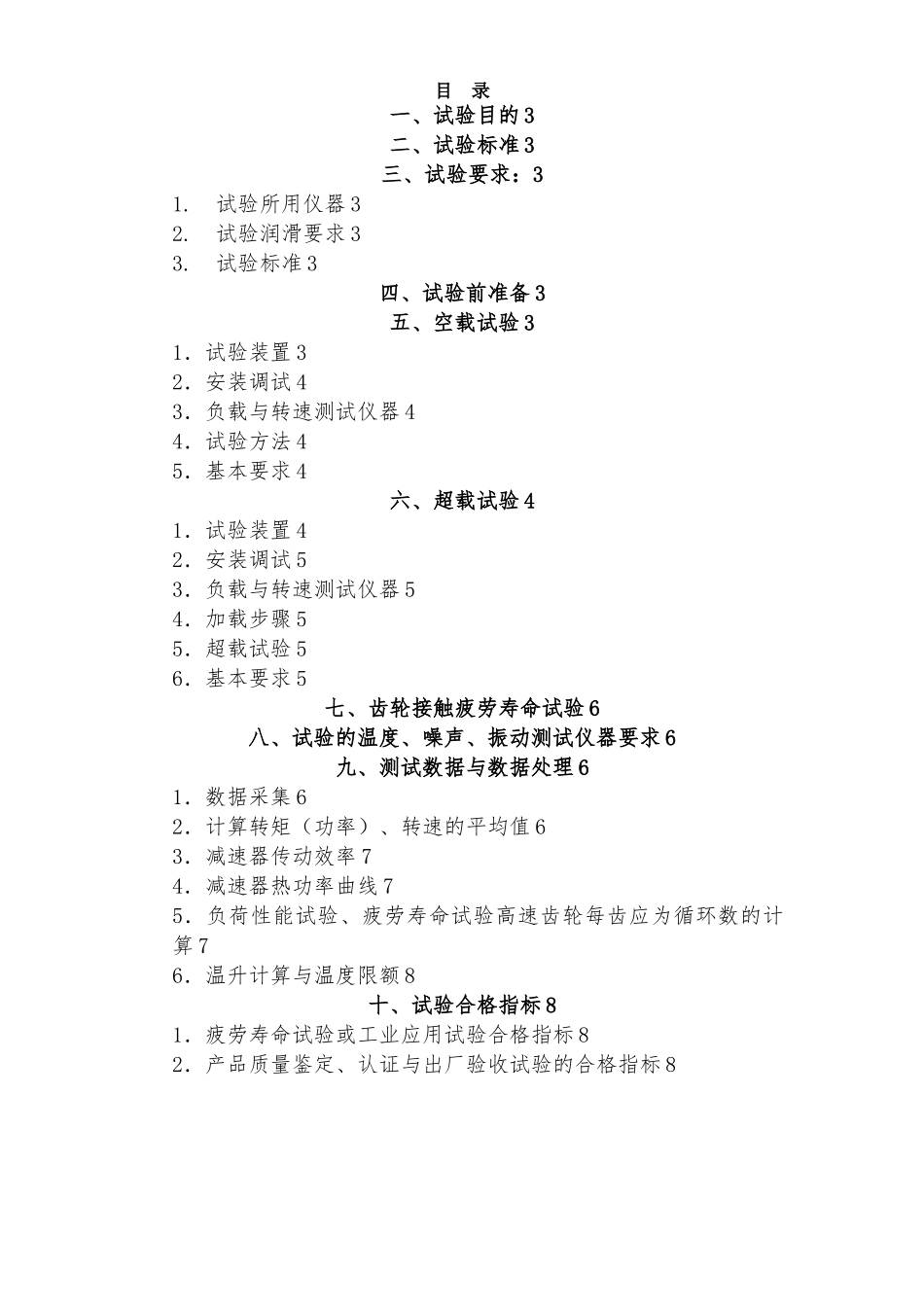

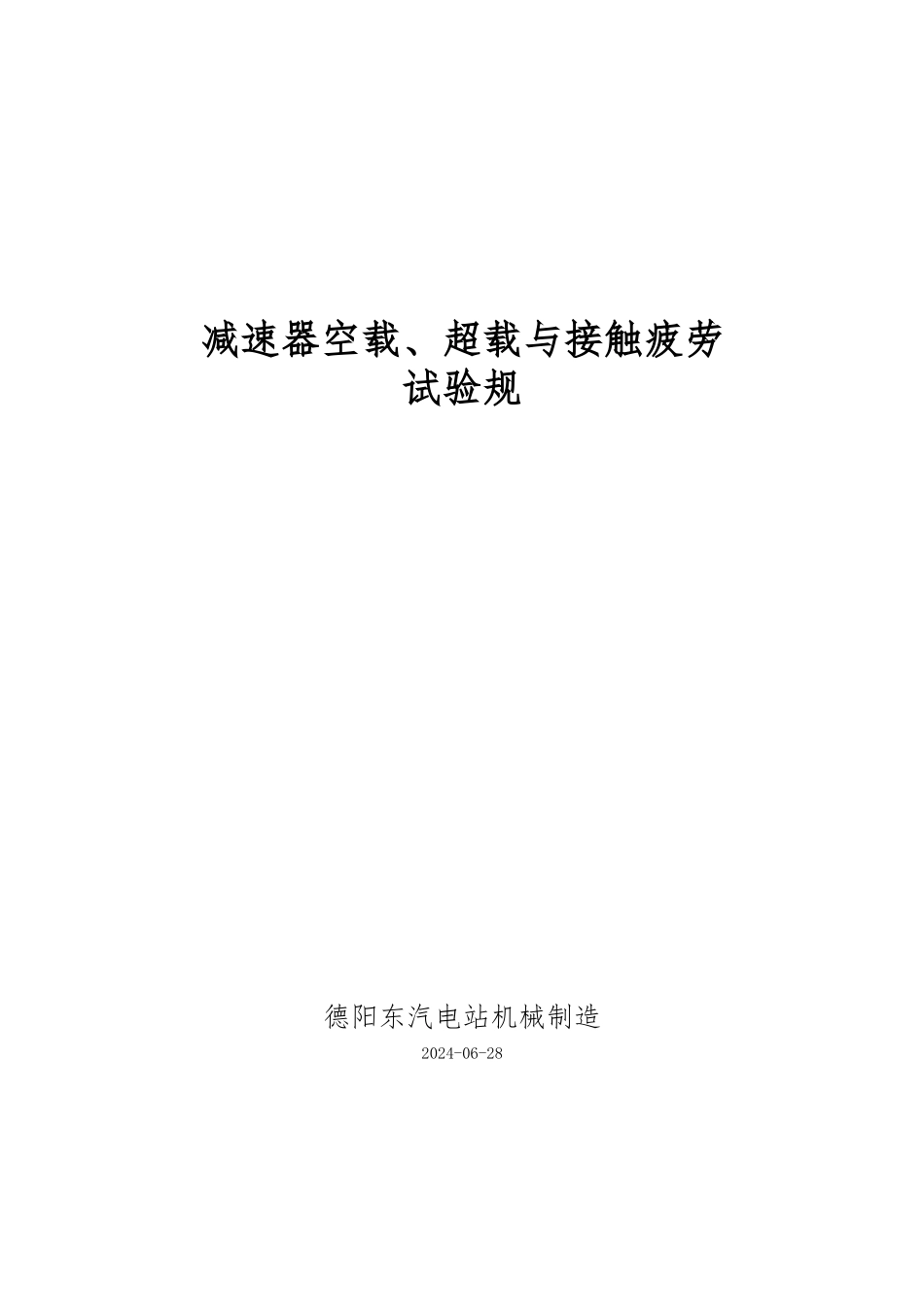

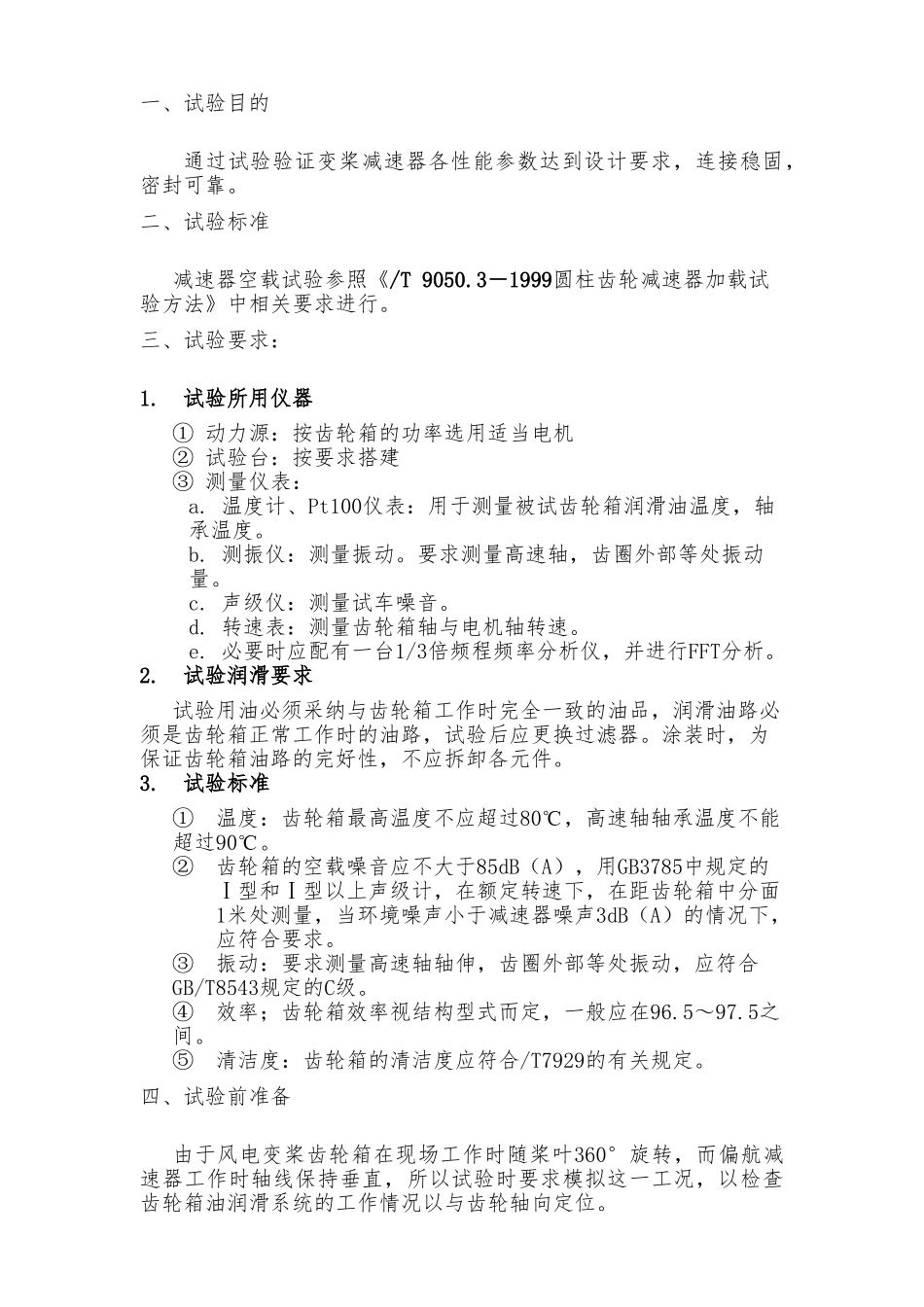

减速器空载、超载与接触疲劳试验规德阳东汽电站机械制造2024-06-28目 录一、试验目的 3二、试验标准 3三、试验要求：31. 试验所用仪器 32. 试验润滑要求 33. 试验标准 3四、试验前准备 3五、空载试验 31．试验装置 32．安装调试 43．负载与转速测试仪器 44．试验方法 45．基本要求 4六、超载试验 41．试验装置 42．安装调试 53．负载与转速测试仪器 54．加载步骤 55．超载试验 56．基本要求 5七、齿轮接触疲劳寿命试验 6八、试验的温度、噪声、振动测试仪器要求 6九、测试数据与数据处理 61．数据采集 62．计算转矩（功率）、转速的平均值 63．减速器传动效率 74．减速器热功率曲线 75．负荷性能试验、疲劳寿命试验高速齿轮每齿应为循环数的计算 76．温升计算与温度限额 8十、试验合格指标 81．疲劳寿命试验或工业应用试验合格指标 82．产品质量鉴定、认证与出厂验收试验的合格指标 8一、试验目的通过试验验证变桨减速器各性能参数达到设计要求，连接稳固，密封可靠。二、试验标准减速器空载试验参照《/T 9050.3－1999圆柱齿轮减速器加载试验方法》中相关要求进行。三、试验要求：1. 试验所用仪器① 动力源：按齿轮箱的功率选用适当电机② 试验台：按要求搭建③ 测量仪表：a. 温度计、Pt100仪表：用于测量被试齿轮箱润滑油温度，轴承温度。b. 测振仪：测量振动。要求测量高速轴，齿圈外部等处振动量。c. 声级仪：测量试车噪音。d. 转速表：测量齿轮箱轴与电机轴转速。e. 必要时应配有一台1/3倍频程频率分析仪，并进行FFT分析。2. 试验润滑要求试验用油必须采纳与齿轮箱工作时完全一致的油品，润滑油路必须是齿轮箱正常工作时的油路，试验后应更换过滤器。涂装时，为保证齿轮箱油路的完好性，不应拆卸各元件。3. 试验标准① 温度：齿轮箱最高温度不应超过80℃，高速轴轴承温度不能超过90℃。② 齿轮箱的空载噪音应不大于85dB（A），用GB3785中规定的Ⅰ型和Ⅰ型以上声级计，在额定转速下，在距齿轮箱中分面1米处测量，当环境噪声小于减速器噪声3dB（A）的情况下，应符合要求。③ 振动：要求测量高速轴轴伸，齿圈外部等处振动，应符合GB/T8543规定的C级。④ 效率；齿轮箱效率视结构型式而定，一般应在96.5～97.5之间。⑤ 清洁度：齿轮箱的清洁度应符合/T7929的有关规定。四、试验前准备由于风电变桨齿轮箱在现场工作时随桨叶360°旋转，而偏航减速器工作时轴线保持垂直，所以试验时要求模拟这一...
