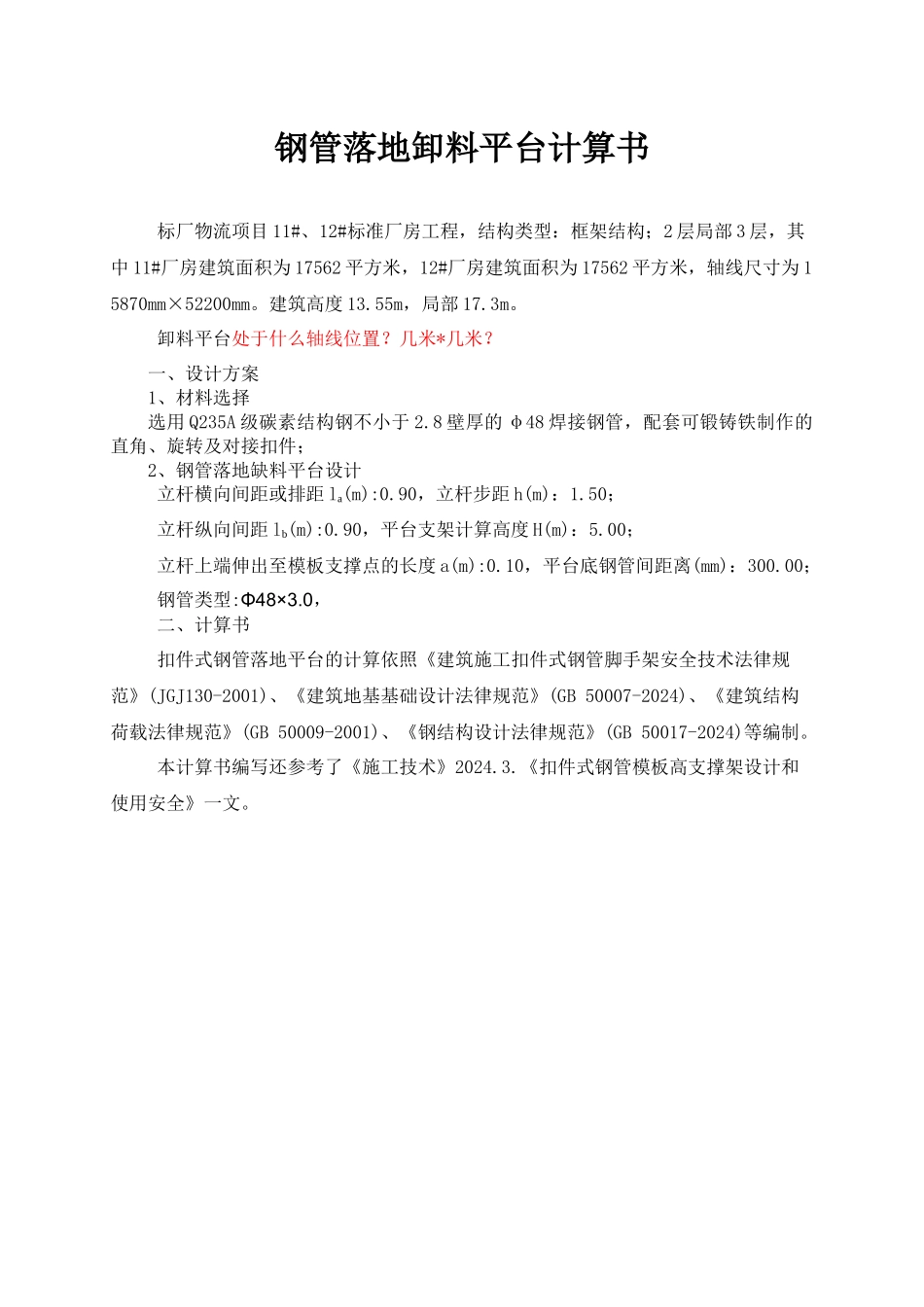

出口加工区钢管落地卸料平台计算书

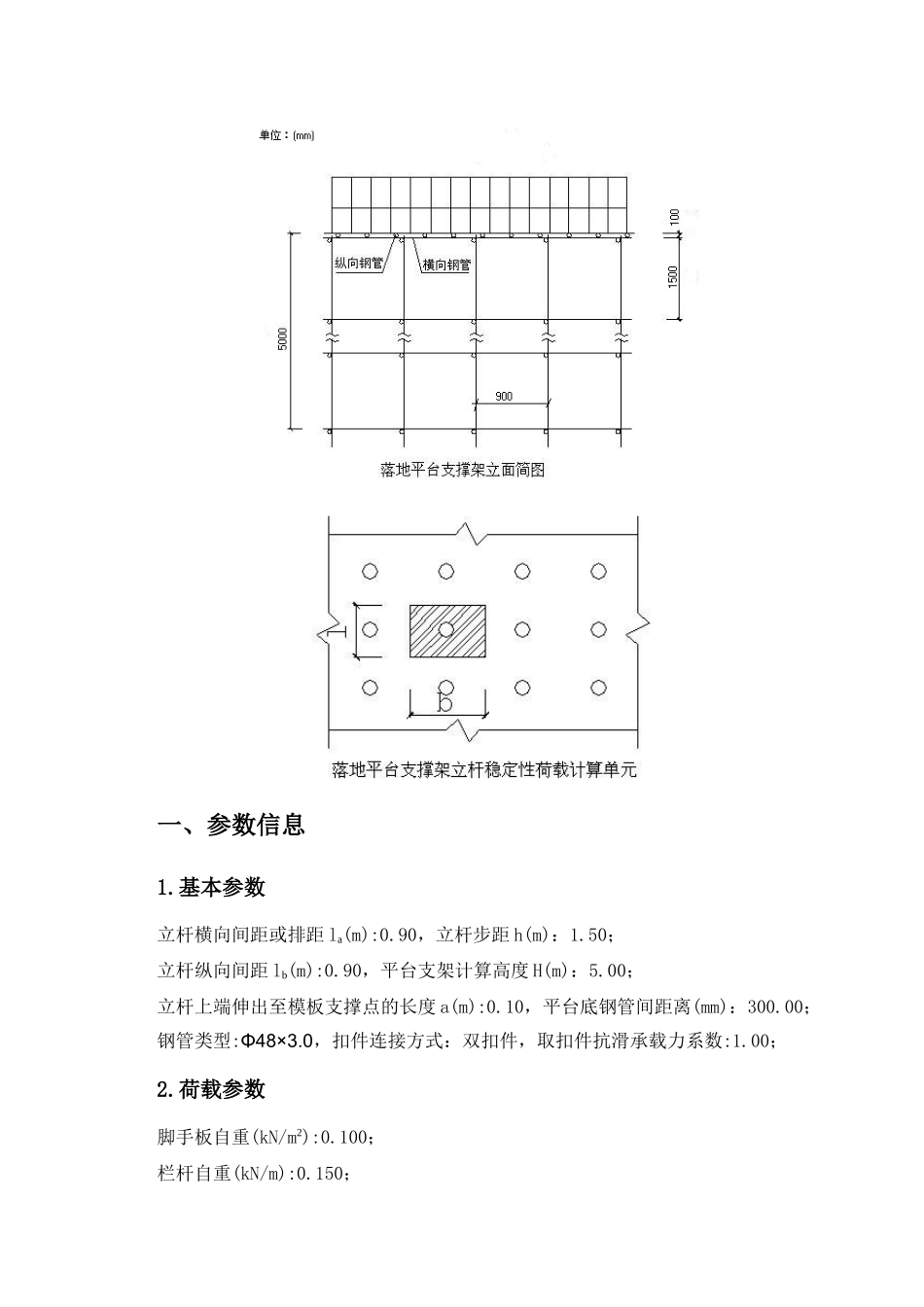

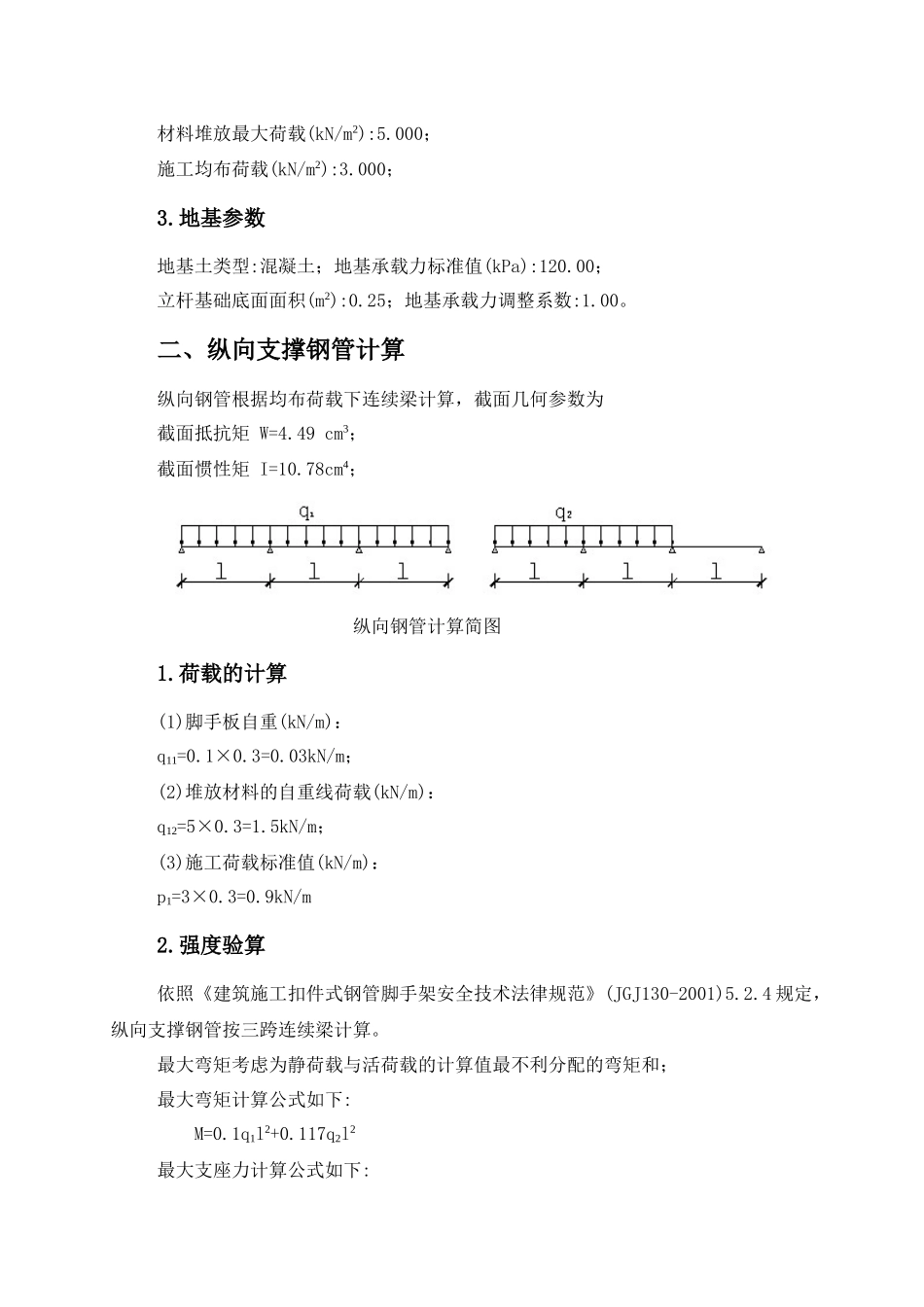

钢管落地卸料平台计算书标厂物流项目 11#、12#标准厂房工程，结构类型：框架结构；2 层局部 3 层，其中 11#厂房建筑面积为 17562 平方米，12#厂房建筑面积为 17562 平方米，轴线尺寸为 15870mm×52200mm。建筑高度 13.55m，局部 17.3m。卸料平台处于什么轴线位置？几米*几米？一、设计方案1、材料选择选用 Q235A 级碳素结构钢不小于 2.8 壁厚的 φ48 焊接钢管，配套可锻铸铁制作的直角、旋转及对接扣件；2、钢管落地缺料平台设计立杆横向间距或排距 la(m):0.90，立杆步距 h(m)：1.50；立杆纵向间距 lb(m):0.90，平台支架计算高度 H(m)：5.00；立杆上端伸出至模板支撑点的长度 a(m):0.10，平台底钢管间距离(mm)：300.00；钢管类型:Φ48×3.0，二、计算书扣件式钢管落地平台的计算依照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)等编制。本计算书编写还参考了《施工技术》2024.3.《扣件式钢管模板高支撑架设计和使用安全》一文。一、参数信息1.基本参数立杆横向间距或排距 la(m):0.90，立杆步距 h(m)：1.50；立杆纵向间距 lb(m):0.90，平台支架计算高度 H(m)：5.00；立杆上端伸出至模板支撑点的长度 a(m):0.10，平台底钢管间距离(mm)：300.00；钢管类型:Φ48×3.0，扣件连接方式：双扣件，取扣件抗滑承载力系数:1.00；2.荷载参数脚手板自重(kN/m2):0.100；栏杆自重(kN/m):0.150；材料堆放最大荷载(kN/m2):5.000；施工均布荷载(kN/m2):3.000；3.地基参数地基土类型:混凝土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。二、纵向支撑钢管计算纵向钢管根据均布荷载下连续梁计算，截面几何参数为截面抵抗矩 W=4.49 cm3；截面惯性矩 I=10.78cm4； 纵向钢管计算简图1.荷载的计算(1)脚手板自重(kN/m)：q11=0.1×0.3=0.03kN/m；(2)堆放材料的自重线荷载(kN/m)：q12=5×0.3=1.5kN/m；(3)施工荷载标准值(kN/m)：p1=3×0.3=0.9kN/m2.强度验算依照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)5.2.4 规定，纵向支撑钢管按三跨连续梁计算。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下: M=0.1q1l2+0.117q2l2最大支座力计算公式如下: N=1.1q1l + 1.2q2l均布恒载：q1=1.2 × ...
