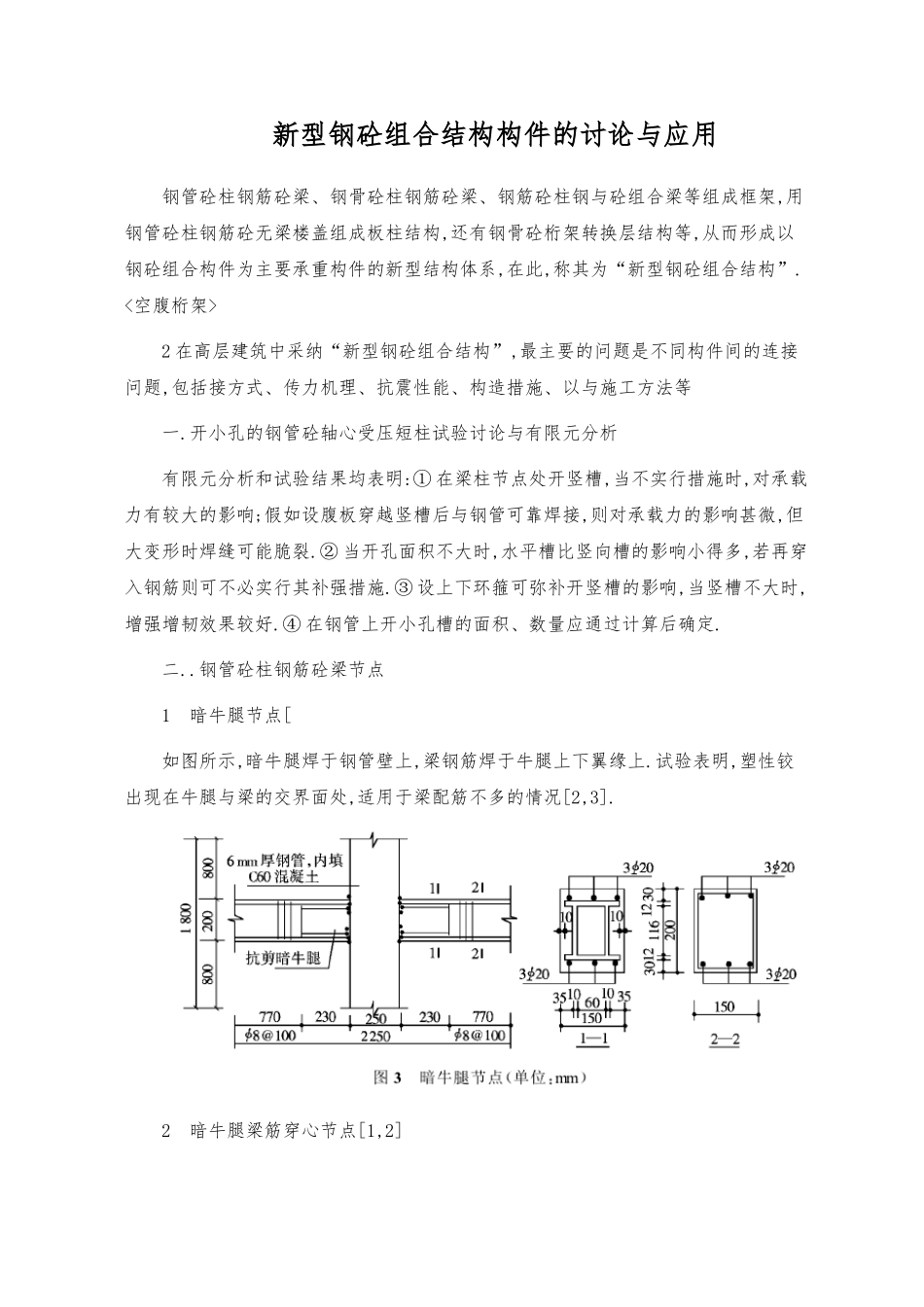

新型钢砼组合结构构件的讨论与应用钢管砼柱钢筋砼梁、钢骨砼柱钢筋砼梁、钢筋砼柱钢与砼组合梁等组成框架,用钢管砼柱钢筋砼无梁楼盖组成板柱结构,还有钢骨砼桁架转换层结构等,从而形成以钢砼组合构件为主要承重构件的新型结构体系,在此,称其为“新型钢砼组合结构”.<空腹桁架>2 在高层建筑中采纳“新型钢砼组合结构”,最主要的问题是不同构件间的连接问题,包括接方式、传力机理、抗震性能、构造措施、以与施工方法等一.开小孔的钢管砼轴心受压短柱试验讨论与有限元分析有限元分析和试验结果均表明:① 在梁柱节点处开竖槽,当不实行措施时,对承载力有较大的影响;假如设腹板穿越竖槽后与钢管可靠焊接,则对承载力的影响甚微,但大变形时焊缝可能脆裂.② 当开孔面积不大时,水平槽比竖向槽的影响小得多,若再穿入钢筋则可不必实行其补强措施.③ 设上下环箍可弥补开竖槽的影响,当竖槽不大时,增强增韧效果较好.④ 在钢管上开小孔槽的面积、数量应通过计算后确定.二..钢管砼柱钢筋砼梁节点1 暗牛腿节点[如图所示,暗牛腿焊于钢管壁上,梁钢筋焊于牛腿上下翼缘上.试验表明,塑性铰出现在牛腿与梁的交界面处,适用于梁配筋不多的情况[2,3].2 暗牛腿梁筋穿心节点[1,2]当采纳暗牛腿节点但梁钢筋数量较多时,可将少量钢筋穿越核心区此时,塑性铰同样出现在牛腿与梁交界处,讨论表明,穿心钢筋数量应少于梁中正或负钢筋的 1/3,且在钢管上宜一筋一孔,孔间距大于等于 3d.3 钢筋砼环梁节点梁的上、下钢筋均锚入环梁,在钢管壁上要焊上抗剪销钉.试验时经仔细测定,此乃刚性节点,塑性铰出现在环与梁的交界处,梁钢筋锚固可靠.图 6 示出了有限元单元划分与应力分布,证明试验结果可信.应注意的是梁钢筋不宜过多,节点处相交的梁不能多于 3 根,以方便施工.4 暗牛腿环梁节点[1～3]当梁跨与荷载均较大因而梁钢筋数量较多时,可将上述方案进行组合,形成图 7所示的暗牛腿环梁节点.此时,暗牛腿焊于钢管壁上,梁钢筋的 2/3 焊于钢翼缘顶、底面上,1/3 锚入 400 mm 宽的钢筋砼环梁.测试结果表明,这种节点的抗震性能优良,梁传入的弯矩和剪力主要暗牛腿与起“葫芦节”的环梁传递给钢管砼柱.环梁钢筋也有一定的应力,起到了环箍作用.其中,曾对牛腿腹板穿越核心区的方案作过试验讨论,对比试验结果,有了钢筋砼环梁后,不必实行这一措施.5 钢加强环钢管砼节点[4]当一个节点处同时有 4～5 根梁相交,或者是有斜交梁且交角较小时,再采纳钢筋砼环梁的方案就不易满足要求.多数节点处相...
