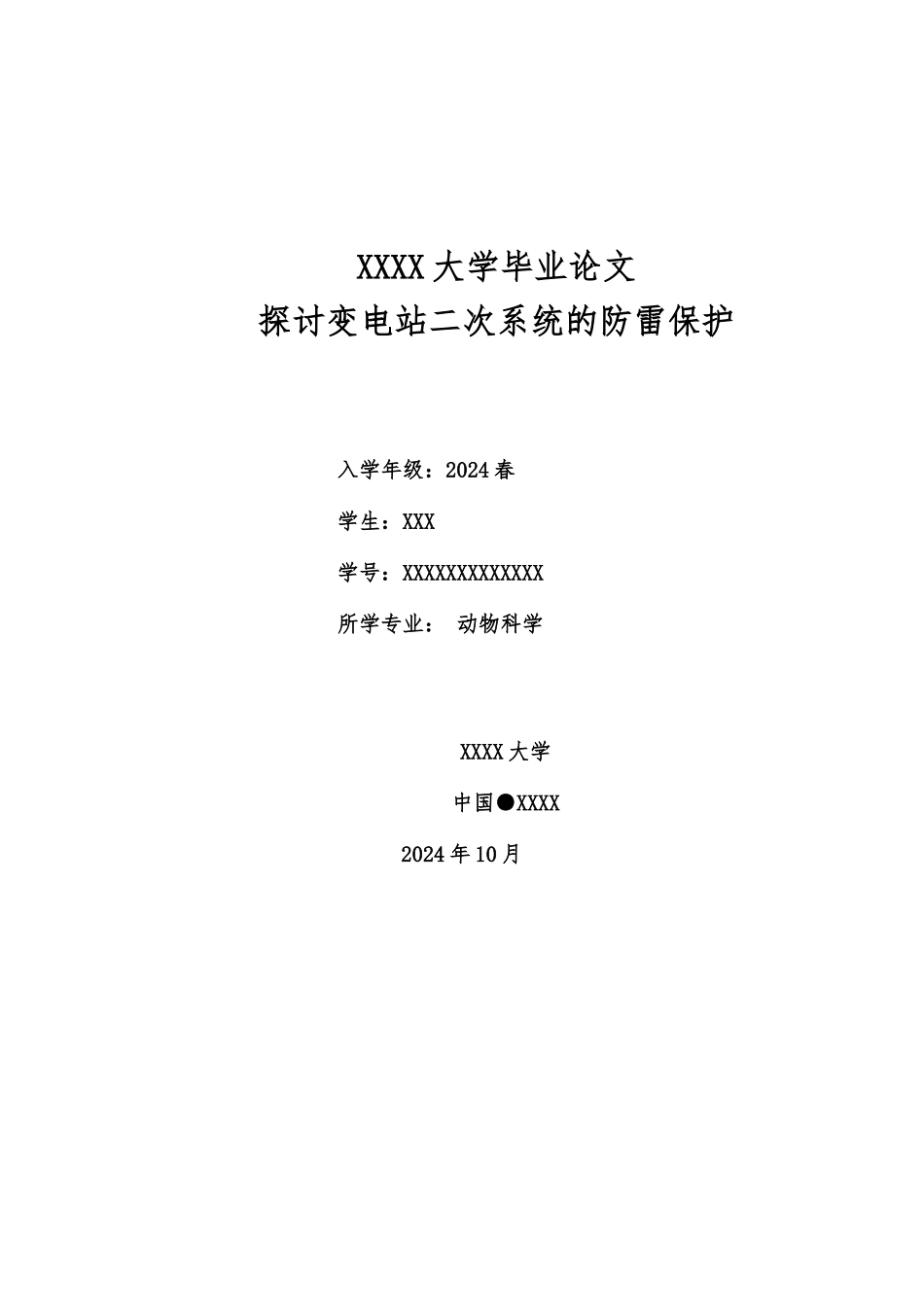

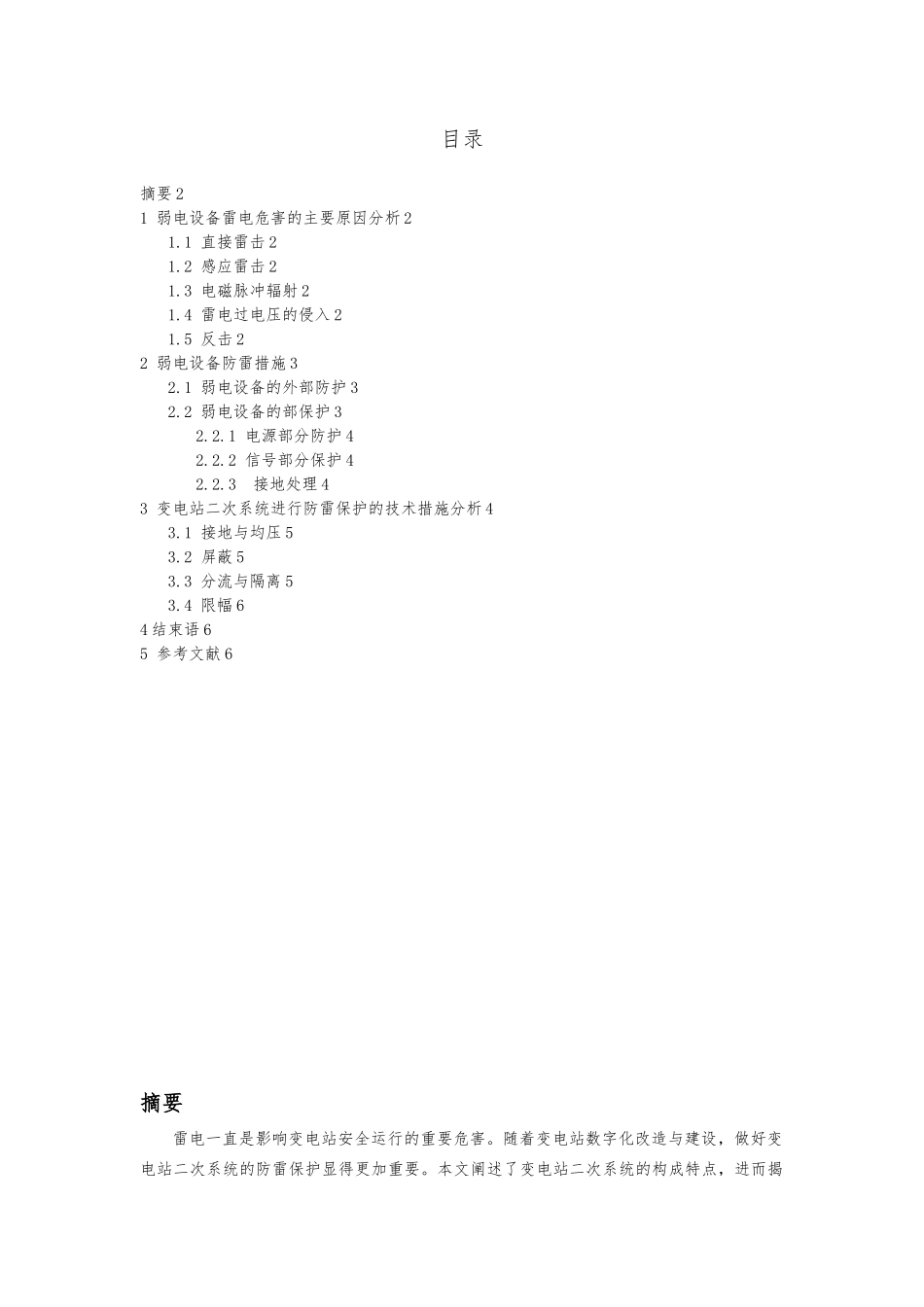

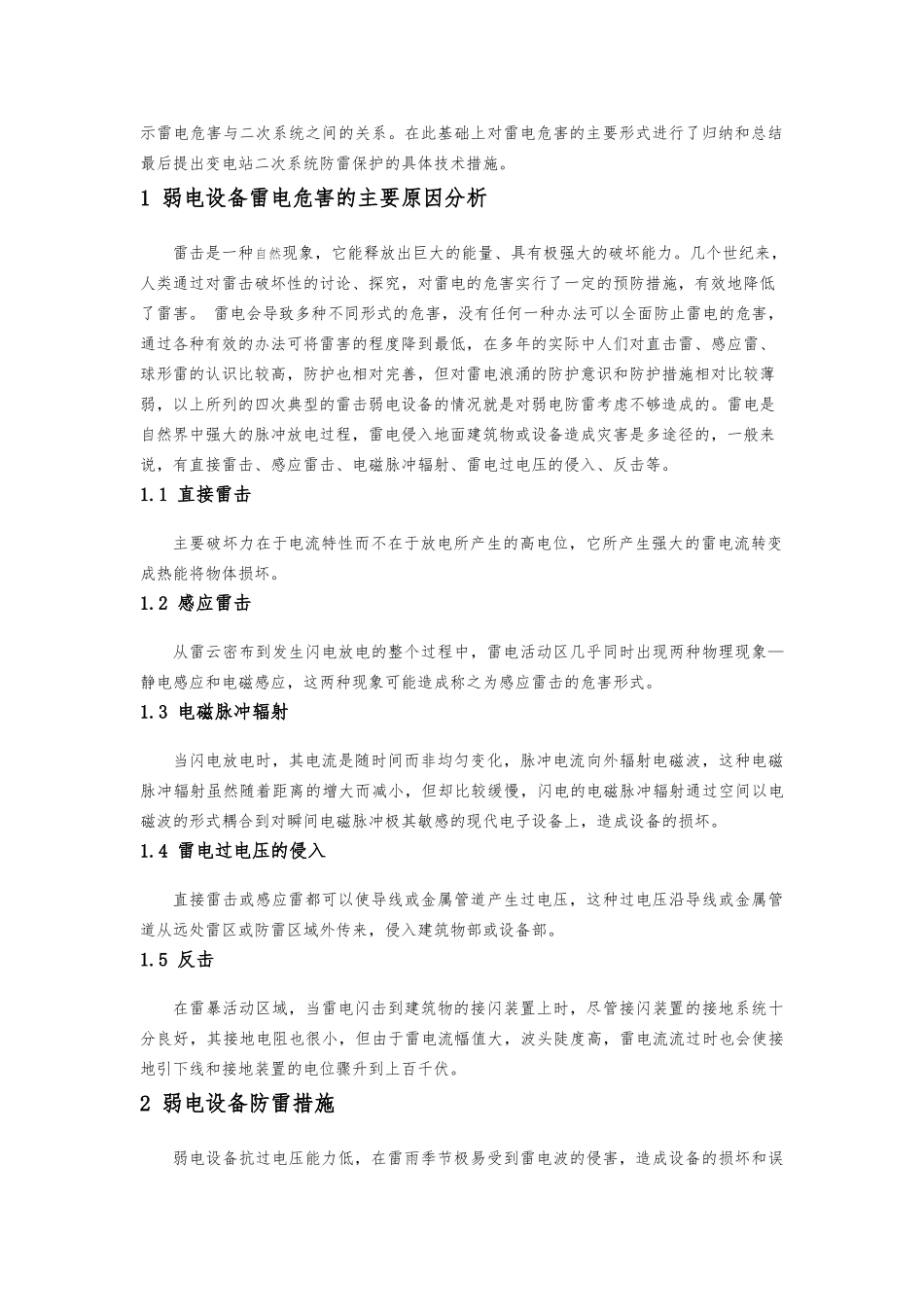

XXXX 大学毕业论文探讨变电站二次系统的防雷保护入学年级：2024 春学生：XXX学号：XXXXXXXXXXXXX所学专业： 动物科学 XXXX 大学 中国●XXXX2024 年 10 月目录摘要 21 弱电设备雷电危害的主要原因分析 21.1 直接雷击 21.2 感应雷击 21.3 电磁脉冲辐射 21.4 雷电过电压的侵入 21.5 反击 22 弱电设备防雷措施 32.1 弱电设备的外部防护 32.2 弱电设备的部保护 32.2.1 电源部分防护 42.2.2 信号部分保护 42.2.3 接地处理 43 变电站二次系统进行防雷保护的技术措施分析 43.1 接地与均压 53.2 屏蔽 53.3 分流与隔离 53.4 限幅 64 结束语 65 参考文献 6摘要雷电一直是影响变电站安全运行的重要危害。随着变电站数字化改造与建设，做好变电站二次系统的防雷保护显得更加重要。本文阐述了变电站二次系统的构成特点，进而揭示雷电危害与二次系统之间的关系。在此基础上对雷电危害的主要形式进行了归纳和总结最后提出变电站二次系统防雷保护的具体技术措施。1 弱电设备雷电危害的主要原因分析雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。几个世纪来，人类通过对雷击破坏性的讨论、探究，对雷电的危害实行了一定的预防措施，有效地降低了雷害。 雷电会导致多种不同形式的危害，没有任何一种办法可以全面防止雷电的危害，通过各种有效的办法可将雷害的程度降到最低，在多年的实际中人们对直击雷、感应雷、球形雷的认识比较高，防护也相对完善，但对雷电浪涌的防护意识和防护措施相对比较薄弱，以上所列的四次典型的雷击弱电设备的情况就是对弱电防雷考虑不够造成的。雷电是自然界中强大的脉冲放电过程，雷电侵入地面建筑物或设备造成灾害是多途径的，一般来说，有直接雷击、感应雷击、电磁脉冲辐射、雷电过电压的侵入、反击等。1.1 直接雷击主要破坏力在于电流特性而不在于放电所产生的高电位，它所产生强大的雷电流转变成热能将物体损坏。1.2 感应雷击从雷云密布到发生闪电放电的整个过程中，雷电活动区几乎同时出现两种物理现象—静电感应和电磁感应，这两种现象可能造成称之为感应雷击的危害形式。1.3 电磁脉冲辐射当闪电放电时，其电流是随时间而非均匀变化，脉冲电流向外辐射电磁波，这种电磁脉冲辐射虽然随着距离的增大而减小，但却比较缓慢，闪电的电磁脉冲辐射通过空间以电磁波的形式耦合到对瞬间电磁脉冲极其敏感的现代电子设备上，造成设备的损坏。1.4 雷电过电压的侵入...
