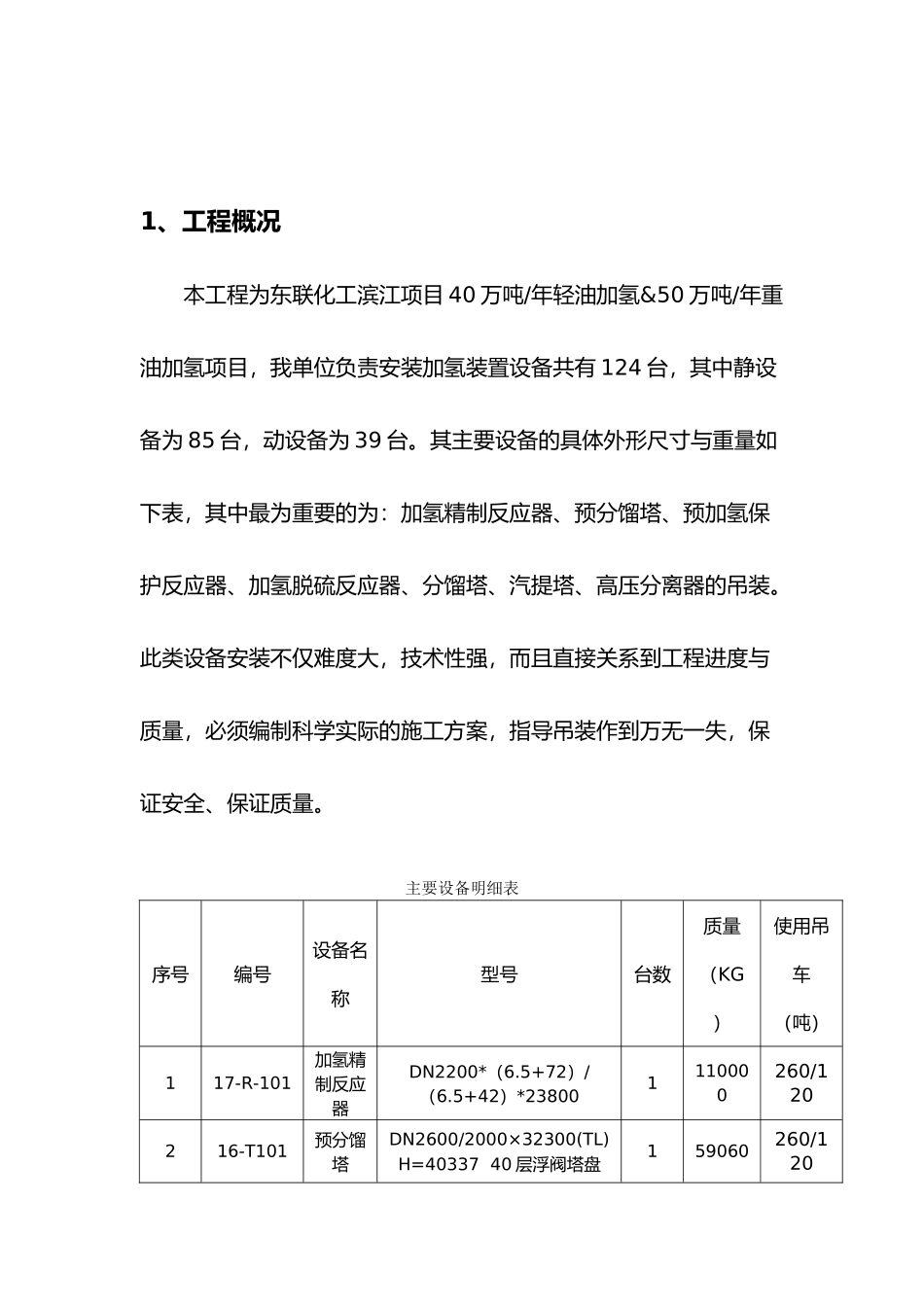

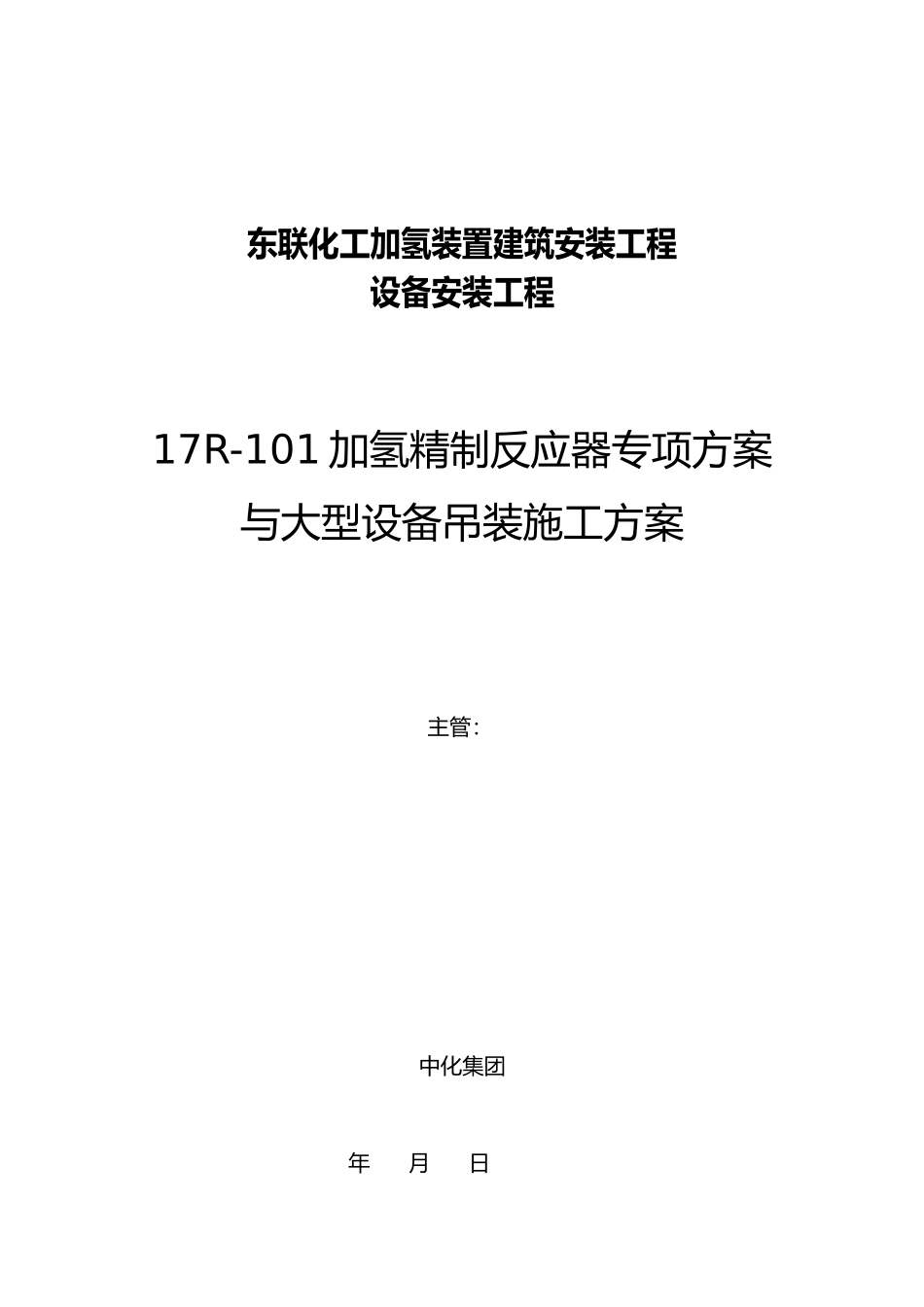

东联化工加氢装置建筑安装工程设备安装工程17R-101 加氢精制反应器专项方案与大型设备吊装施工方案主管： 中化集团 年 月 日目 录1、工程概况 22、编制依据 53、设备吊装前应具备的条件 54、设备吊装 65、起重吊装的指挥和吊装工艺岗位的分工 236、吊装工作应注意的安全事项 247、设备吊装组织措施 278.劳动力需要计划与主要机具 289、质量保证措施和质量管理 2910、职业健康、安全和环境保护(HSE)管理 3311、工作危险（JHA）分析与控制措施表 6412、附图表 601、工程概况本工程为东联化工滨江项目 40 万吨/年轻油加氢&50 万吨/年重油加氢项目，我单位负责安装加氢装置设备共有 124 台，其中静设备为 85 台，动设备为 39 台。其主要设备的具体外形尺寸与重量如下表，其中最为重要的为：加氢精制反应器、预分馏塔、预加氢保护反应器、加氢脱硫反应器、分馏塔、汽提塔、高压分离器的吊装。此类设备安装不仅难度大，技术性强，而且直接关系到工程进度与质量，必须编制科学实际的施工方案，指导吊装作到万无一失，保证安全、保证质量。主要设备明细表序号编号设备名称型号台数质量（KG）使用吊车（吨）117-R-101加氢精制反应器DN2200*（6.5+72）/（6.5+42）*238001110000260/120216-T101预分馏塔DN2600/2000×32300(TL) H=40337 40 层浮阀塔盘159060260/120316-R201预加氢保护反应器DN2000×4600(TL）12150090/50416-R202加氢脱硫反应器DN2000×8200(TL）12972690/50517-T-202分馏塔DN1800*16/DN1200*14/DN1200*（3+10）*28889127000100/50617-T-201汽提塔DN1800*12/DN1200*10*35035125000130/50717-V-102高压分离器DN1800*54*1138012950090/50816-T201循环氢脱硫塔DN1000×19100(TL) 20 层浮阀塔盘11400090/50916-T301汽提塔DN1800/1400/1000×22400(TL) 24 层浮阀塔盘12250090/501017-V-305硫化剂罐DN1000*2405（TL）16500251117-V-109贫溶剂缓冲罐DN1600*5000（TL）16000251217-V-304地下污油罐DN1800*6000（TL）15000251317-V-108注水罐DN1200*3600（TL）13600251417-V-302燃料气分液罐DN1200*3200（TL）13000251517-V-306地下溶剂罐DN1200*4500（TL）12900251617-V-301净化风罐DN1200*4000（TL）12300251716-V201原料油缓冲罐DN2200×6500(TL）11050070/301816-V202反应产物分离器DN2000×6500(TL）112500501917-V-303放空罐DN3400*6000（TL）113800502016-V205贫溶剂缓冲罐DN1200×3000(TL）13000252116-V203...
