化工原理课程设计之换热器结构设计说明

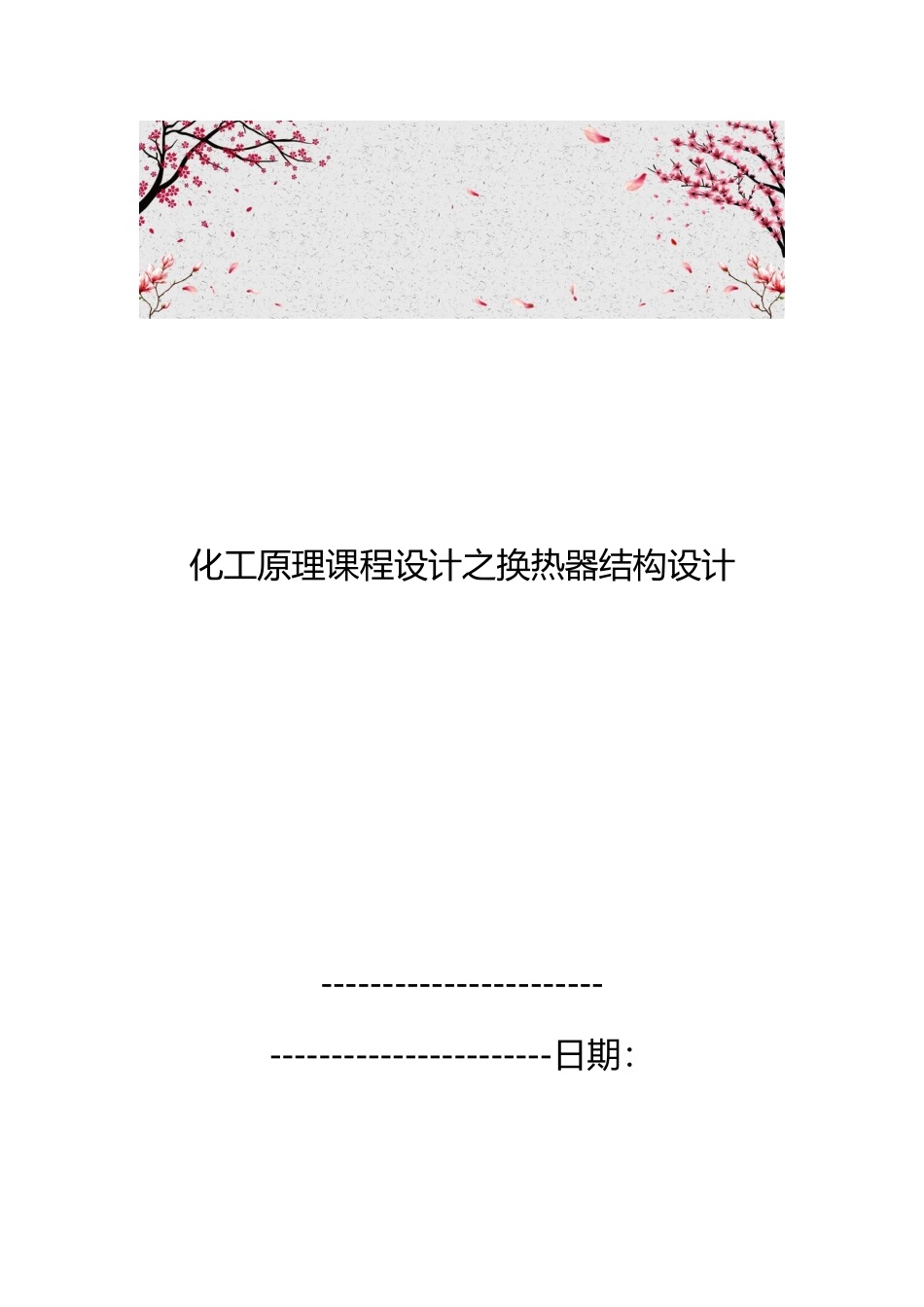

化工原理课程设计之换热器结构设计说明_第1页
1/72

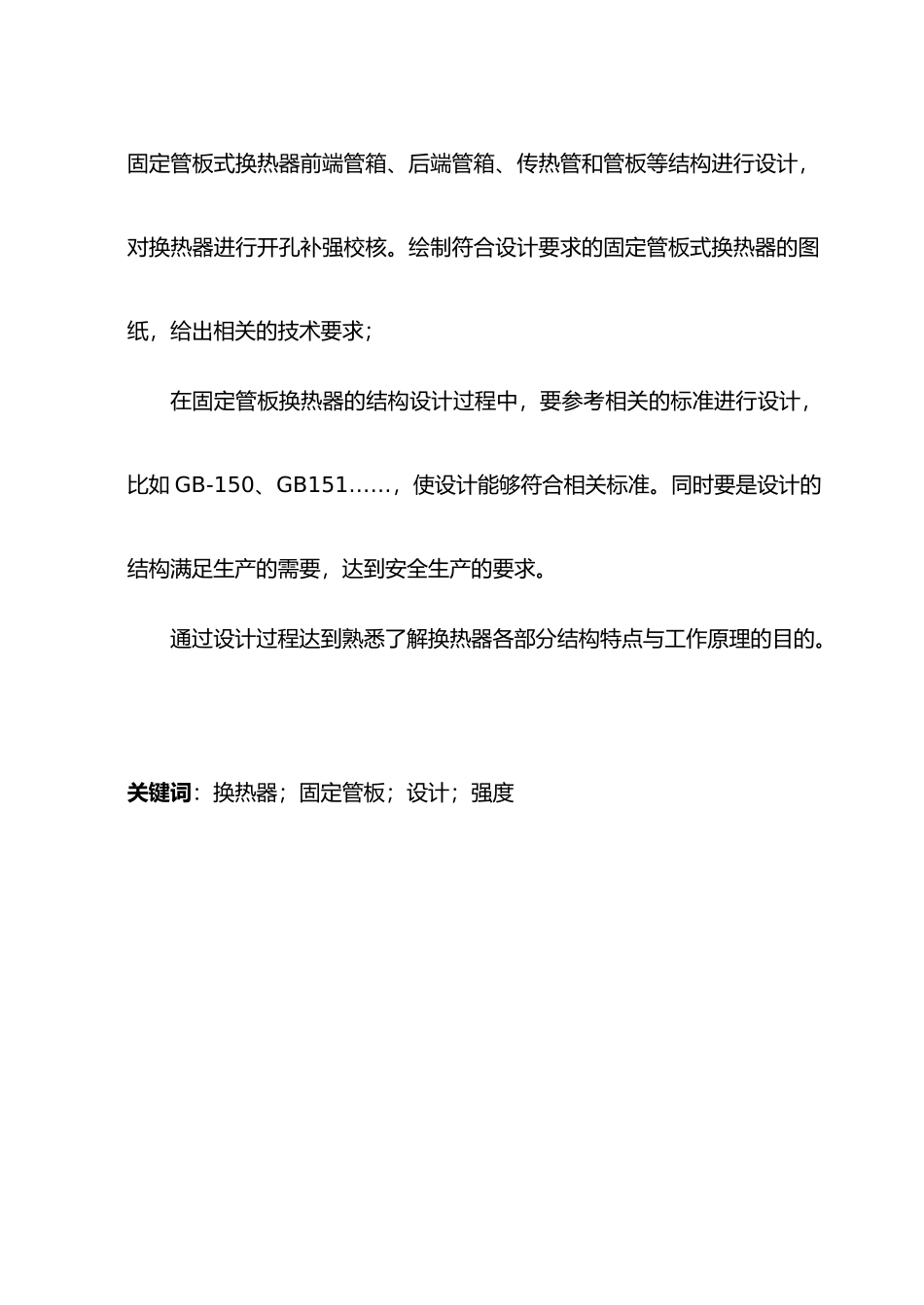

化工原理课程设计之换热器结构设计说明_第2页
2/72

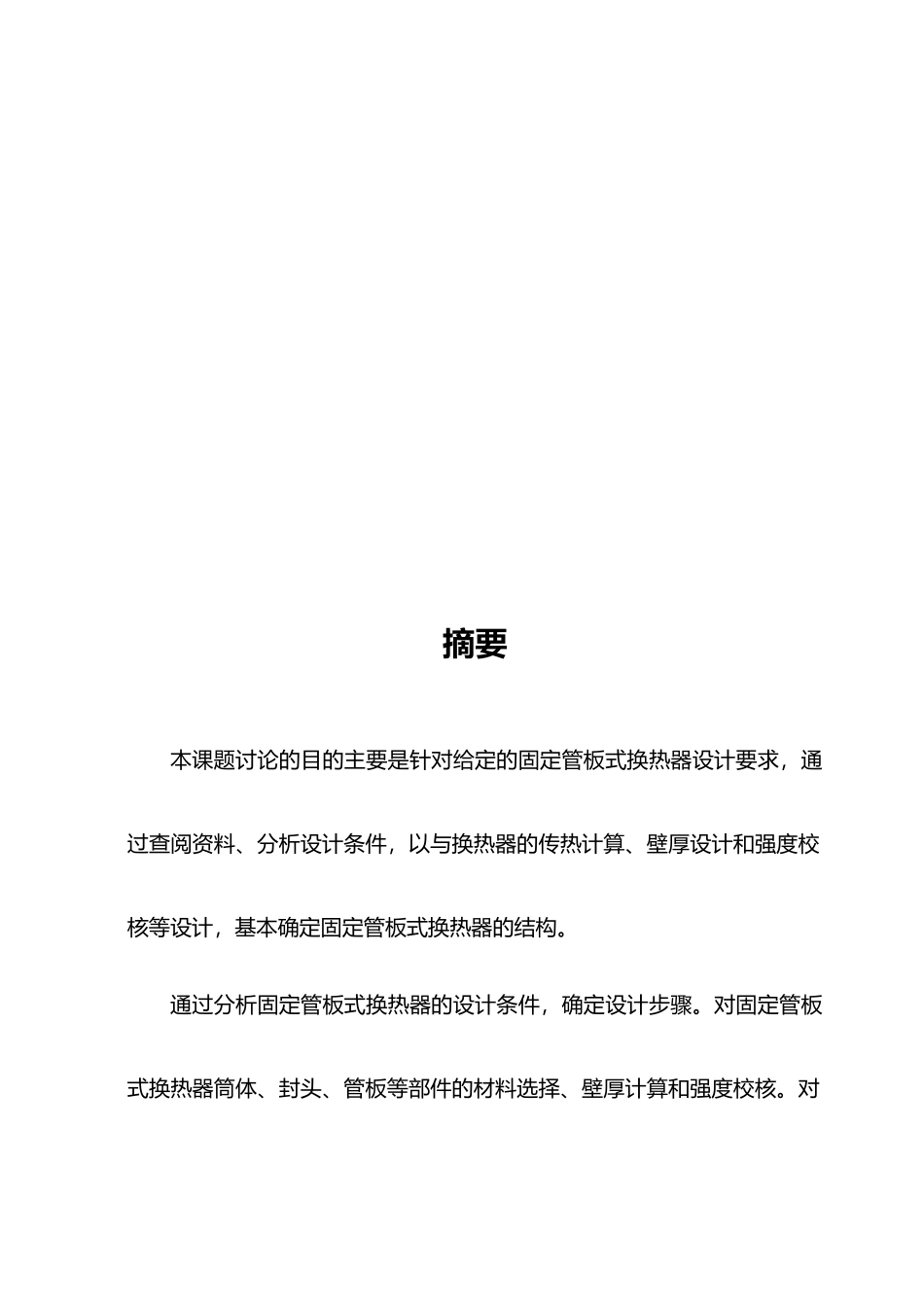

化工原理课程设计之换热器结构设计说明_第3页
3/72
化工原理课程设计之换热器结构设计----------------------- -----------------------日期:摘要本课题讨论的目的主要是针对给定的固定管板式换热器设计要求,通过查阅资料、分析设计条件,以与换热器的传热计算、壁厚设计和强度校核等设计,基本确定固定管板式换热器的结构。通过分析固定管板式换热器的设计条件,确定设计步骤。对固定管板式换热器筒体、封头、管板等部件的材料选择、壁厚计算和强度校核。对固定管板式换热器前端管箱、后端管箱、传热管和管板等结构进行设计,对换热器进行开孔补强校核。绘制符合设计要求的固定管板式换热器的图纸,给出相关的技术要求;在固定管板换热器的结构设计过程中,要参考相关的标准进行设计,比如 GB-150、GB151……,使设计能够符合相关标准。同时要是设计的结构满足生产的需要,达到安全生产的要求。通过设计过程达到熟悉了解换热器各部分结构特点与工作原理的目的。关键词:换热器;固定管板;设计;强度目录摘要 I1 绪论 11.2 固定管板换热器介绍 21.3 本课题的讨论目的和意义 31.4 换热器的进展历史 42 产品冷却器结构设计的总体计算 62.1 产品冷却器设计条件 62.2 前端管箱计算 82.2.1 前端管箱筒体计算 82.2.2 前端管箱封头计算 102.3 后端管箱计算 112.3.1 后端管箱筒体计算 112.3.2 后端管箱封头计算 132.4 壳程圆筒计算 133 各部分强度校核 153.1 开孔补强计算 153.2 壳程圆筒校核 183.3 管箱圆筒校核 194 换热管与法兰的设计 204.1 换热管设计 204.2 管板设计 214.3 管箱法兰设计 224.4 壳体法兰设计 244.5 各项系数计算 275 产品冷却器制造过程简介 345.1 总则 345.2 零部件的制造 34结论 43参考文献:44致 441 绪论1.1 换热器的作用与分类在工业生产中,换热设备的主要作用是使热量由温度较高的流体传递给温度较低的流体,使流体温度达到工艺过程规定的指标,以满足工艺过程上的需要。此外,换热设备也是回收余热、废热特别是低位热能的有效装置。例如,烟道气、高炉炉气、需要冷却的化学反应工艺气等余热,通过余热锅炉可生产压力蒸汽,作为供热、供气、发电和动力的辅助能源,从而提高热能的总利用率,降低燃料消耗和电耗,提高工业生产经济效益。换热器还广泛应用于化工、石油、动力和原子能等工业部门。它的主要功能是保证工艺过程对介质所要求的特定温度,同时也是提高能源利用率的主要设备之一,应用甚为广泛。按换热设备...
