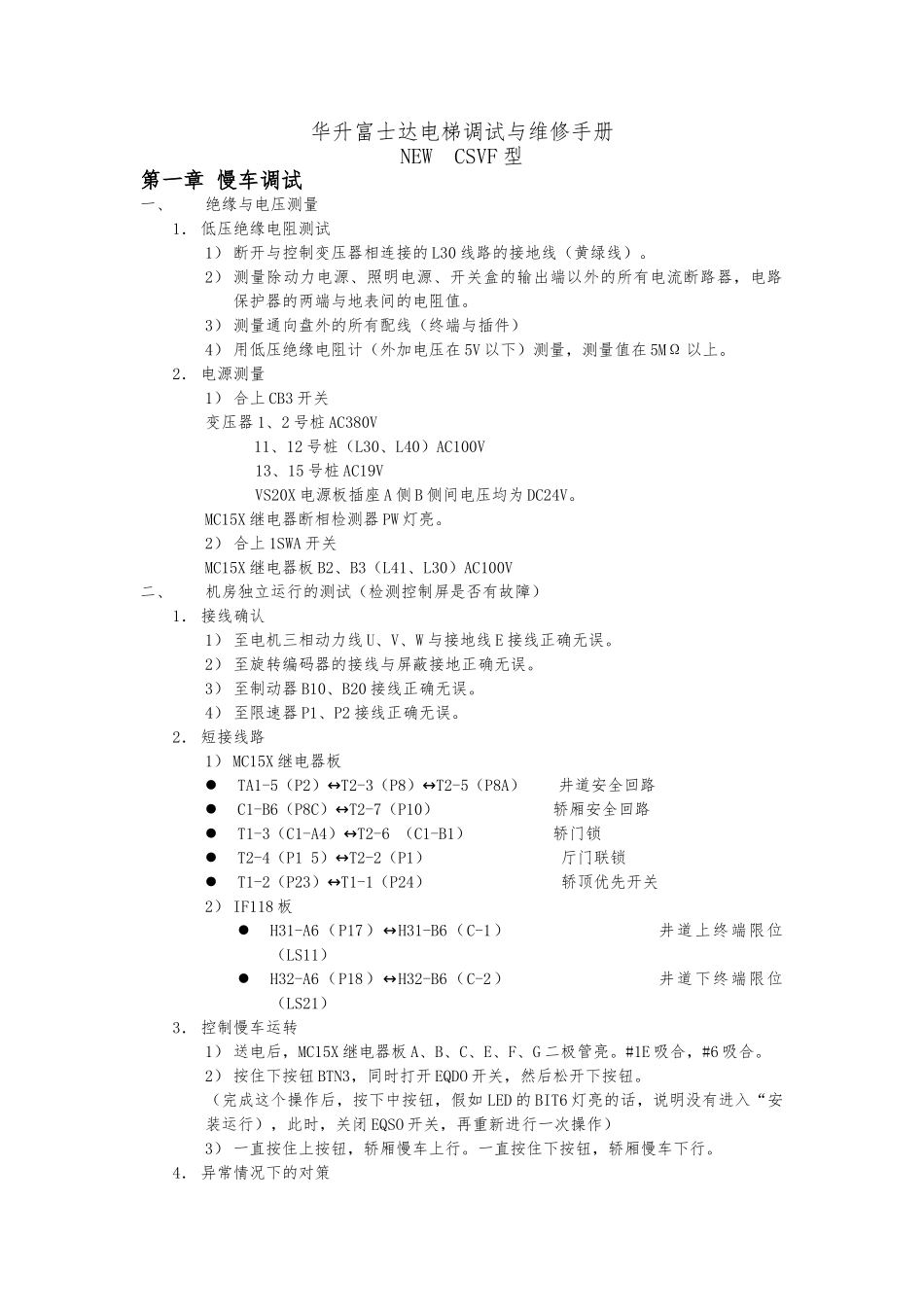

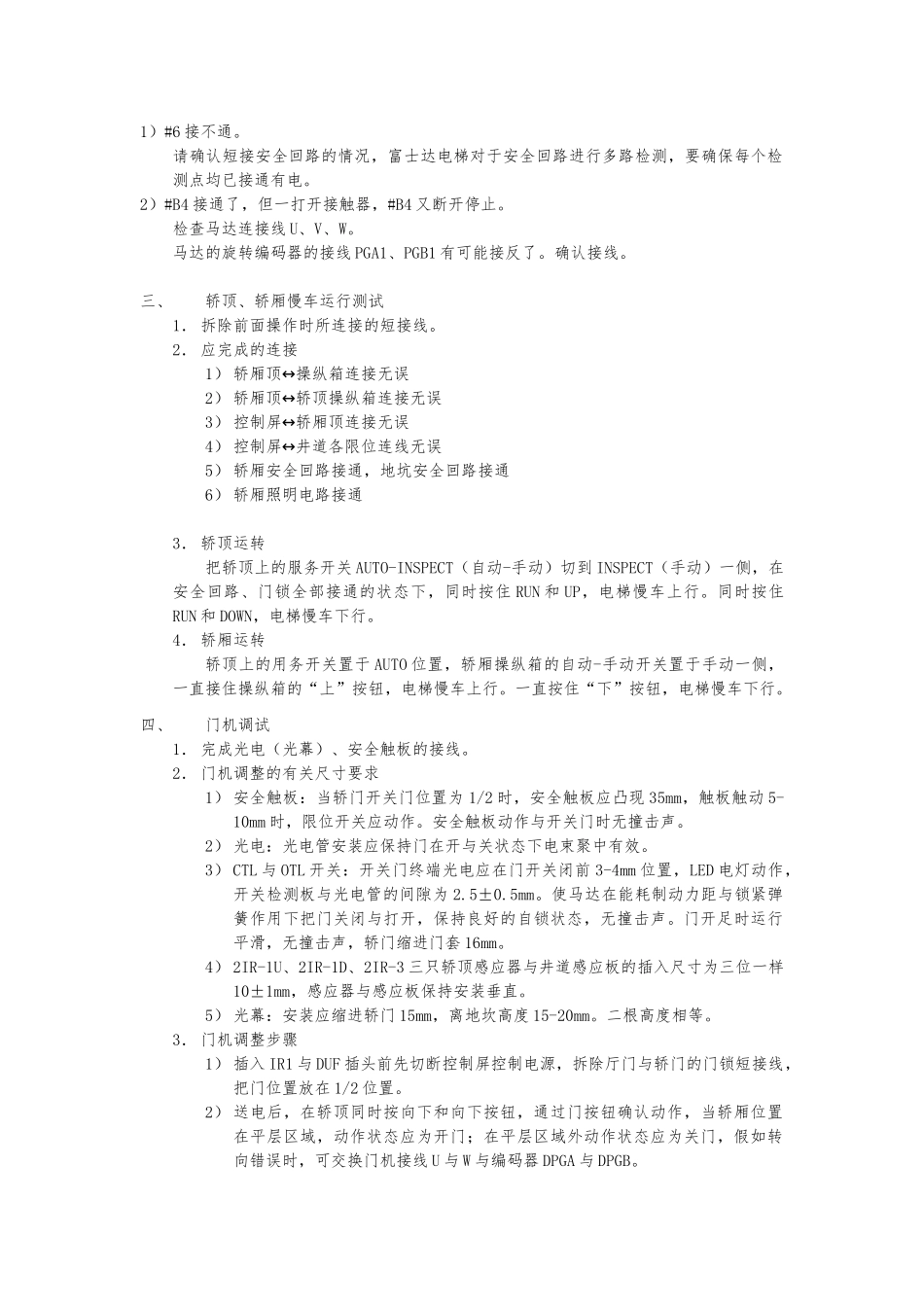

华升富士达电梯调试与维修手册NEW CSVF 型第一章 慢车调试一、绝缘与电压测量1． 低压绝缘电阻测试1） 断开与控制变压器相连接的 L30 线路的接地线（黄绿线）。2） 测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。3） 测量通向盘外的所有配线（终端与插件）4） 用低压绝缘电阻计（外加电压在 5V 以下）测量，测量值在 5MΩ 以上。2． 电源测量1） 合上 CB3 开关 变压器 1、2 号桩 AC380V11、12 号桩（L30、L40）AC100V13、15 号桩 AC19VVS20X 电源板插座 A 侧 B 侧间电压均为 DC24V。MC15X 继电器断相检测器 PW 灯亮。2） 合上 1SWA 开关MC15X 继电器板 B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1． 接线确认1） 至电机三相动力线 U、V、W 与接地线 E 接线正确无误。2） 至旋转编码器的接线与屏蔽接地正确无误。3） 至制动器 B10、B20 接线正确无误。4） 至限速器 P1、P2 接线正确无误。2． 短接线路1） MC15X 继电器板TA1-5（P2）↔T2-3（P8）↔T2-5（P8A） 井道安全回路C1-B6（P8C）↔T2-7（P10） 轿厢安全回路T1-3（C1-A4）↔T2-6 （C1-B1） 轿门锁T2-4（P1 5）↔T2-2（P1） 厅门联锁T1-2（P23）↔T1-1（P24） 轿顶优先开关2） IF118 板H31-A6（P17）↔H31-B6（C-1） 井道上终端限位（LS11）H32-A6（P18）↔H32-B6（C-2） 井道下终端限位（LS21）3． 控制慢车运转1） 送电后，MC15X 继电器板 A、B、C、E、F、G 二极管亮。#1E 吸合，#6 吸合。2） 按住下按钮 BTN3，同时打开 EQDO 开关，然后松开下按钮。（完成这个操作后，按下中按钮，假如 LED 的 BIT6 灯亮的话，说明没有进入“安装运行），此时，关闭 EQSO 开关，再重新进行一次操作）3） 一直按住上按钮，轿厢慢车上行。一直按住下按钮，轿厢慢车下行。4． 异常情况下的对策1）#6 接不通。请确认短接安全回路的情况，富士达电梯对于安全回路进行多路检测，要确保每个检测点均已接通有电。2）#B4 接通了，但一打开接触器，#B4 又断开停止。检查马达连接线 U、V、W。马达的旋转编码器的接线 PGA1、PGB1 有可能接反了。确认接线。三、轿顶、轿厢慢车运行测试1． 拆除前面操作时所连接的短接线。2． 应完成的连接1） 轿厢顶↔操纵箱连接无误2） 轿厢顶↔轿顶操纵箱连接无误3） 控制屏↔轿...
