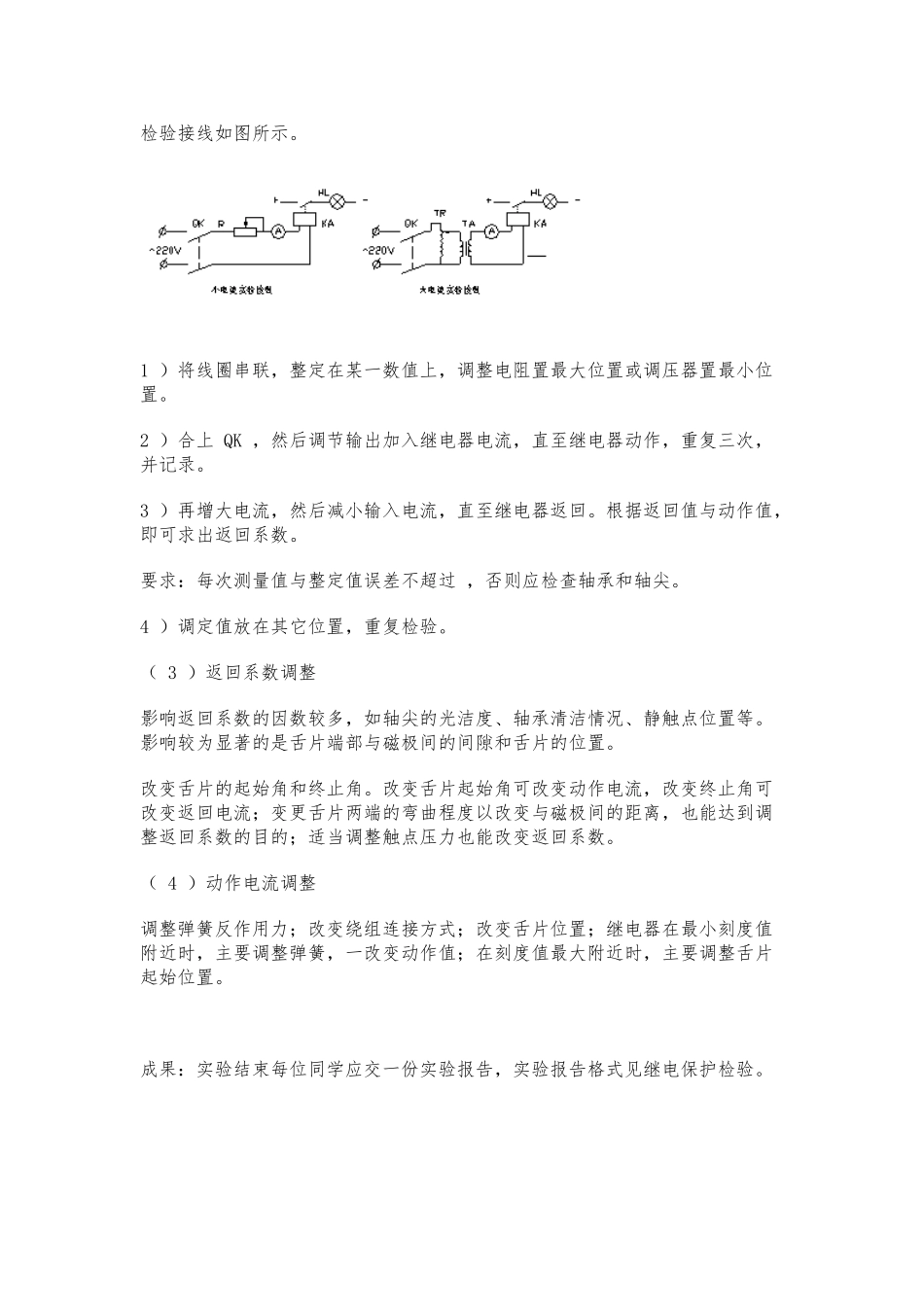

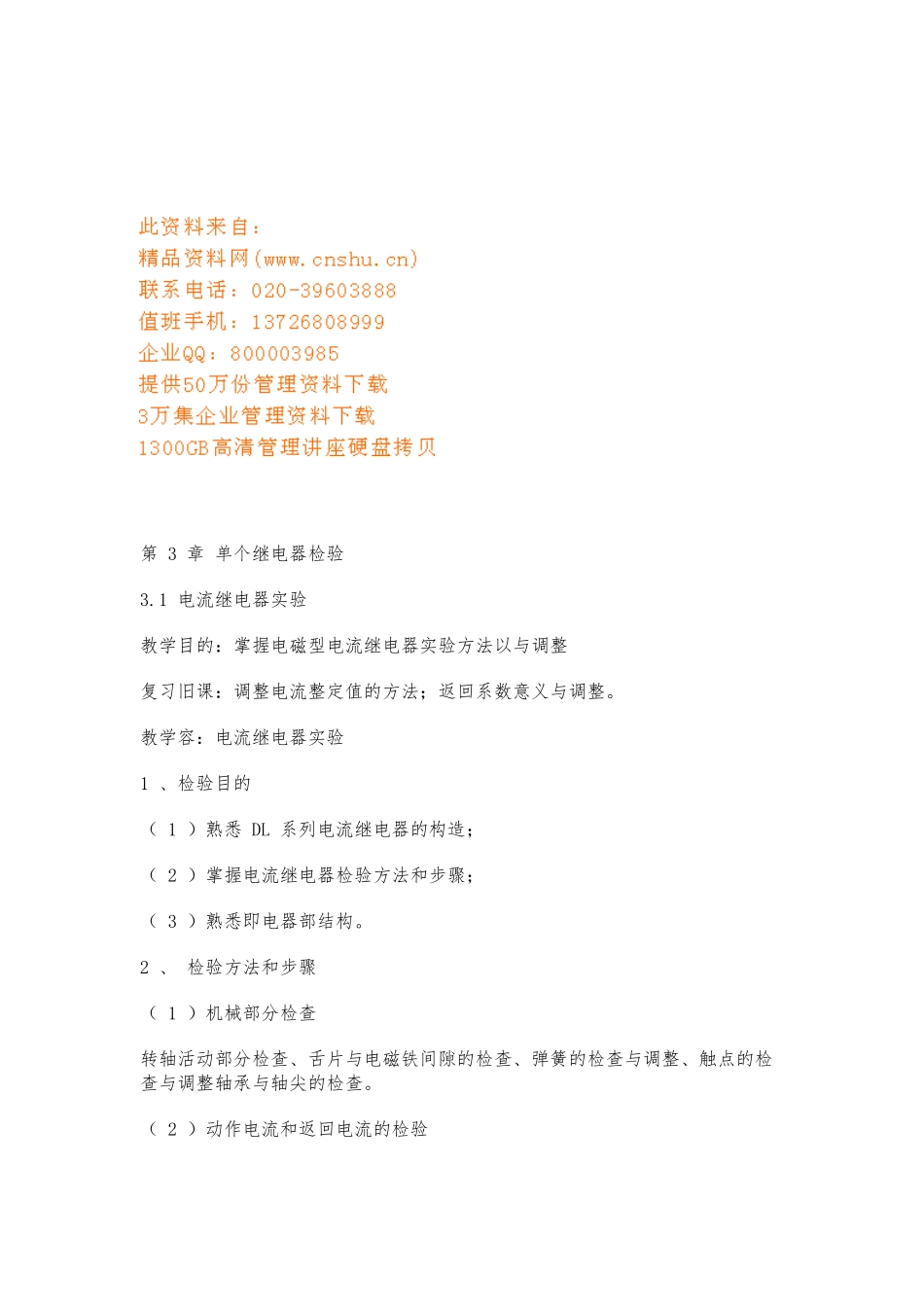

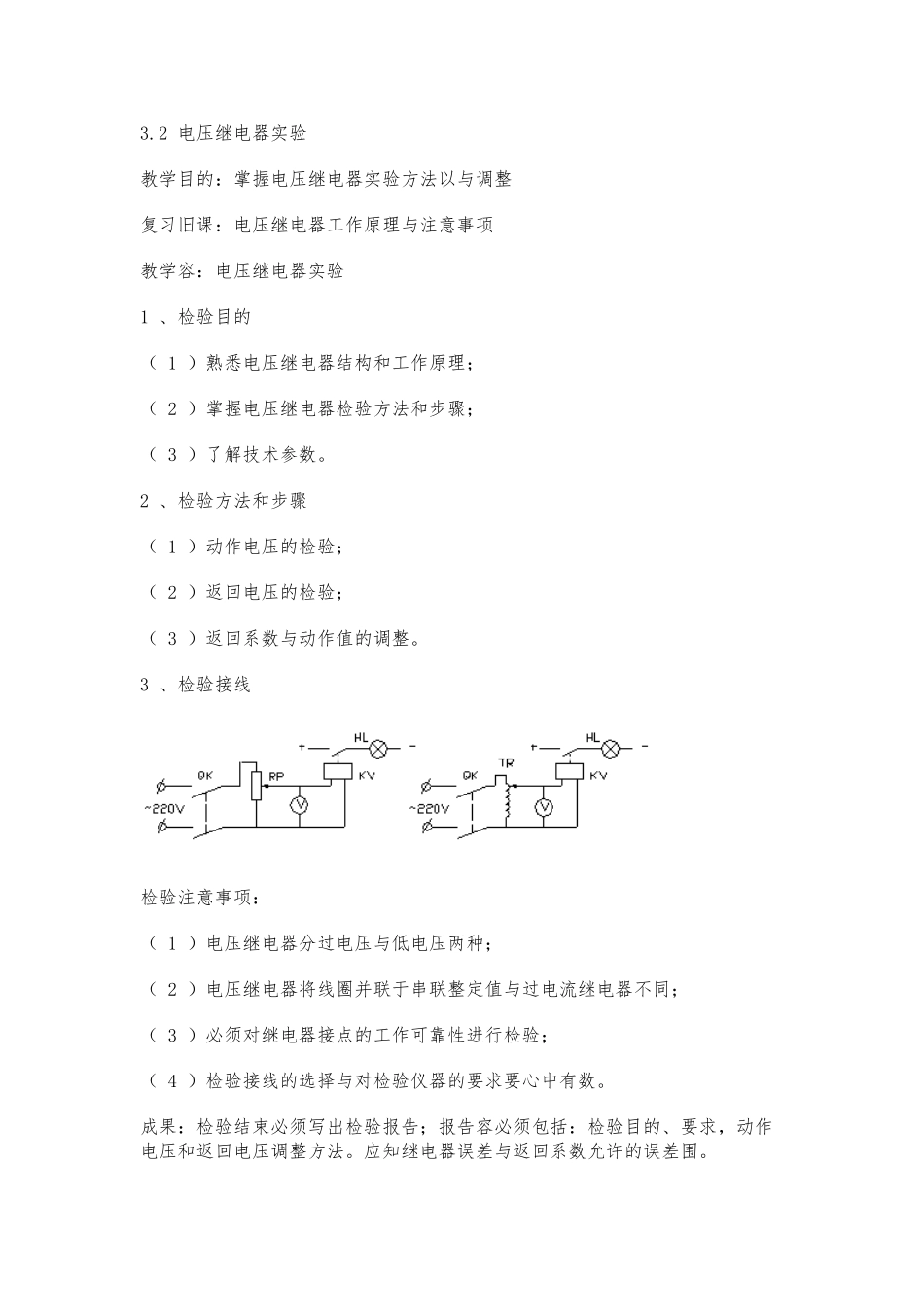

第 3 章 单个继电器检验 3.1 电流继电器实验 教学目的：掌握电磁型电流继电器实验方法以与调整 复习旧课：调整电流整定值的方法；返回系数意义与调整。 教学容：电流继电器实验 1 、检验目的 （ 1 ）熟悉 DL 系列电流继电器的构造； （ 2 ）掌握电流继电器检验方法和步骤； （ 3 ）熟悉即电器部结构。 2 、 检验方法和步骤 （ 1 ）机械部分检查 转轴活动部分检查、舌片与电磁铁间隙的检查、弹簧的检查与调整、触点的检查与调整轴承与轴尖的检查。 （ 2 ）动作电流和返回电流的检验 检验接线如图所示。 1 ）将线圈串联，整定在某一数值上，调整电阻置最大位置或调压器置最小位置。 2 ）合上 QK ，然后调节输出加入继电器电流，直至继电器动作，重复三次，并记录。 3 ）再增大电流，然后减小输入电流，直至继电器返回。根据返回值与动作值，即可求出返回系数。 要求：每次测量值与整定值误差不超过 ，否则应检查轴承和轴尖。 4 ）调定值放在其它位置，重复检验。 （ 3 ）返回系数调整 影响返回系数的因数较多，如轴尖的光洁度、轴承清洁情况、静触点位置等。影响较为显著的是舌片端部与磁极间的间隙和舌片的位置。 改变舌片的起始角和终止角。改变舌片起始角可改变动作电流，改变终止角可改变返回电流；变更舌片两端的弯曲程度以改变与磁极间的距离，也能达到调整返回系数的目的；适当调整触点压力也能改变返回系数。 （ 4 ）动作电流调整 调整弹簧反作用力；改变绕组连接方式；改变舌片位置；继电器在最小刻度值附近时，主要调整弹簧，一改变动作值；在刻度值最大附近时，主要调整舌片起始位置。 成果：实验结束每位同学应交一份实验报告，实验报告格式见继电保护检验。 3.2 电压继电器实验 教学目的：掌握电压继电器实验方法以与调整 复习旧课：电压继电器工作原理与注意事项 教学容：电压继电器实验 1 、检验目的 （ 1 ）熟悉电压继电器结构和工作原理； （ 2 ）掌握电压继电器检验方法和步骤； （ 3 ）了解技术参数。 2 、检验方法和步骤 （ 1 ）动作电压的检验； （ 2 ）返回电压的检验； （ 3 ）返回系数与动作值的调整。 3 、检验接线 检验注意事项： （ 1 ）电压继电器分过电压与低电压两种； （ 2 ）电压继电器将线圈并联于串联整定值与过电流继电器不同； （ 3 ）必须对继电器接点的工作可靠性进行检验； （ 4 ）检验接线的选择与对检验...
