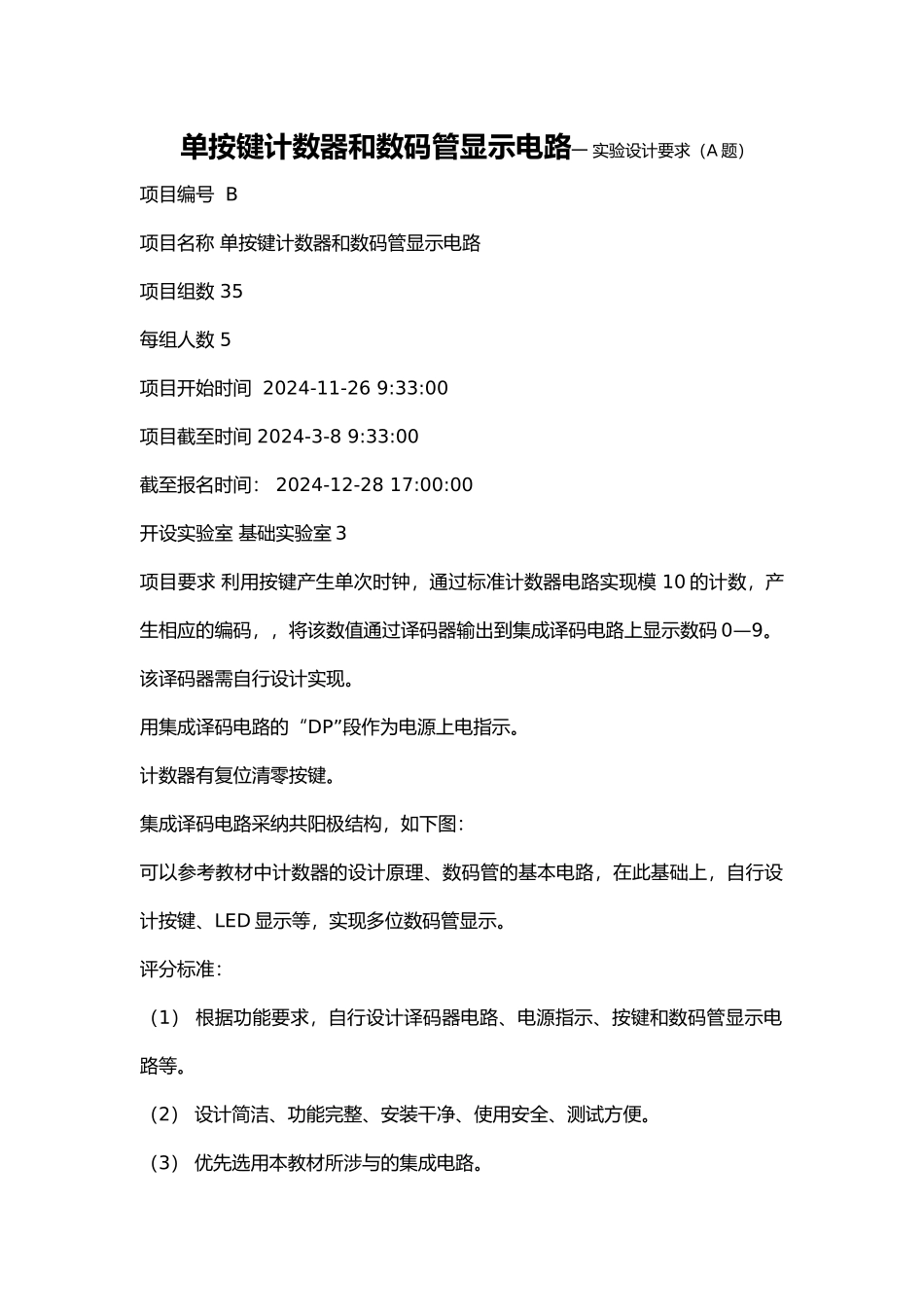

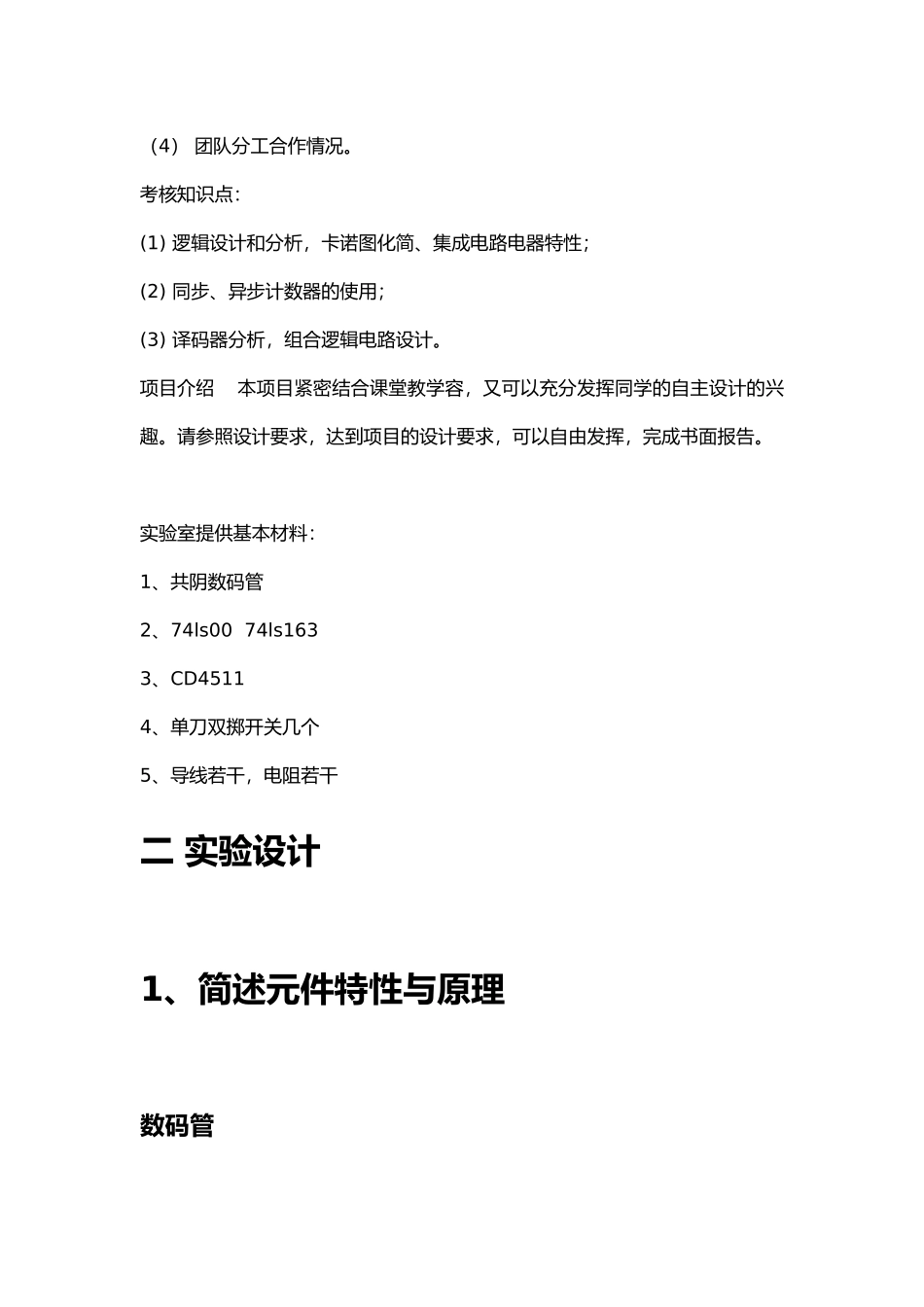

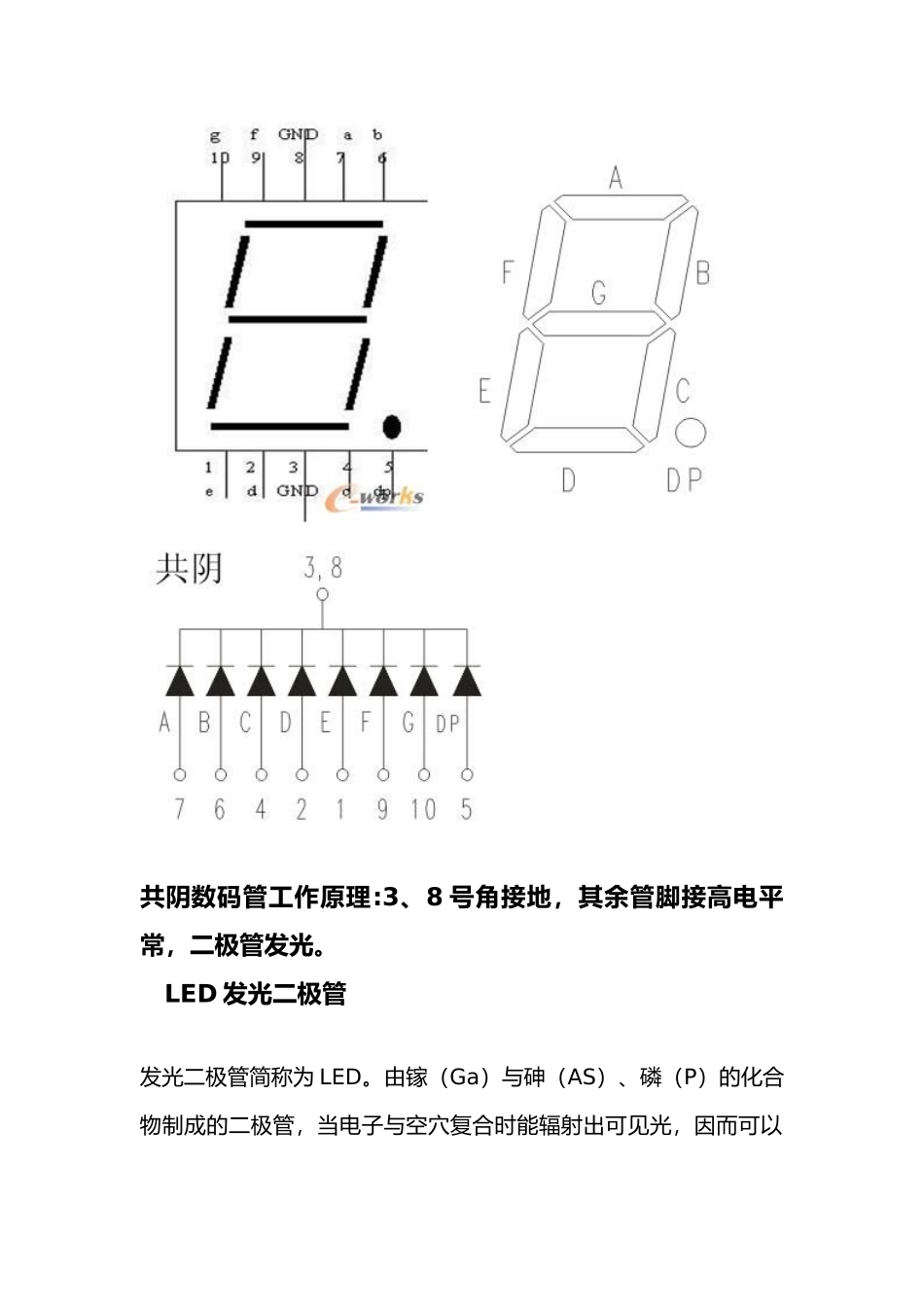

单按键计数器和数码管显示电路一 实验设计要求（A 题）项目编号 B 项目名称 单按键计数器和数码管显示电路 项目组数 35 每组人数 5 项目开始时间 2024-11-26 9:33:00 项目截至时间 2024-3-8 9:33:00 截至报名时间： 2024-12-28 17:00:00 开设实验室 基础实验室 3 项目要求 利用按键产生单次时钟，通过标准计数器电路实现模 10 的计数，产生相应的编码，，将该数值通过译码器输出到集成译码电路上显示数码 0—9。该译码器需自行设计实现。用集成译码电路的“DP”段作为电源上电指示。计数器有复位清零按键。集成译码电路采纳共阳极结构，如下图：可以参考教材中计数器的设计原理、数码管的基本电路，在此基础上，自行设计按键、LED 显示等，实现多位数码管显示。评分标准：（1） 根据功能要求，自行设计译码器电路、电源指示、按键和数码管显示电路等。（2） 设计简洁、功能完整、安装干净、使用安全、测试方便。（3） 优先选用本教材所涉与的集成电路。（4） 团队分工合作情况。考核知识点：(1) 逻辑设计和分析，卡诺图化简、集成电路电器特性；(2) 同步、异步计数器的使用；(3) 译码器分析，组合逻辑电路设计。项目介绍 本项目紧密结合课堂教学容，又可以充分发挥同学的自主设计的兴趣。请参照设计要求，达到项目的设计要求，可以自由发挥，完成书面报告。实验室提供基本材料：1、共阴数码管2、74ls00 74ls1633、CD45114、单刀双掷开关几个5、导线若干，电阻若干二 实验设计 1、简述元件特性与原理数码管共阴数码管工作原理:3、8 号角接地，其余管脚接高电平常，二极管发光。LED 发光二极管发光二极管简称为 LED。由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。限流电阻计算公式：R=（E－UF）/IF 式中 E 为电源电压，UF 为 LED 的正向压降，IF 为 LED 的一般工作电流。CD4511CD4511 工作原理：CD4511 是 BCD 共阴 7 段译码器。当 VDD、BI、LI 接高电平，VSS、LE/STROBE 接地，D、C、B、A 端接入模十信号，权位从 D 到 A 由高到低。9 到 15 号端分别代表 e d c b a g f，对应的与数码管的abcdefg 管脚连接，便能正常工作，将模十 BCD 信号译码，使数码管显示模十信号的十进制数字。74ls163工作原理：74ls163 是 4 位二进制同步可预置计数器当 16 号端口接高电平，8 号端口接地时正常工...
