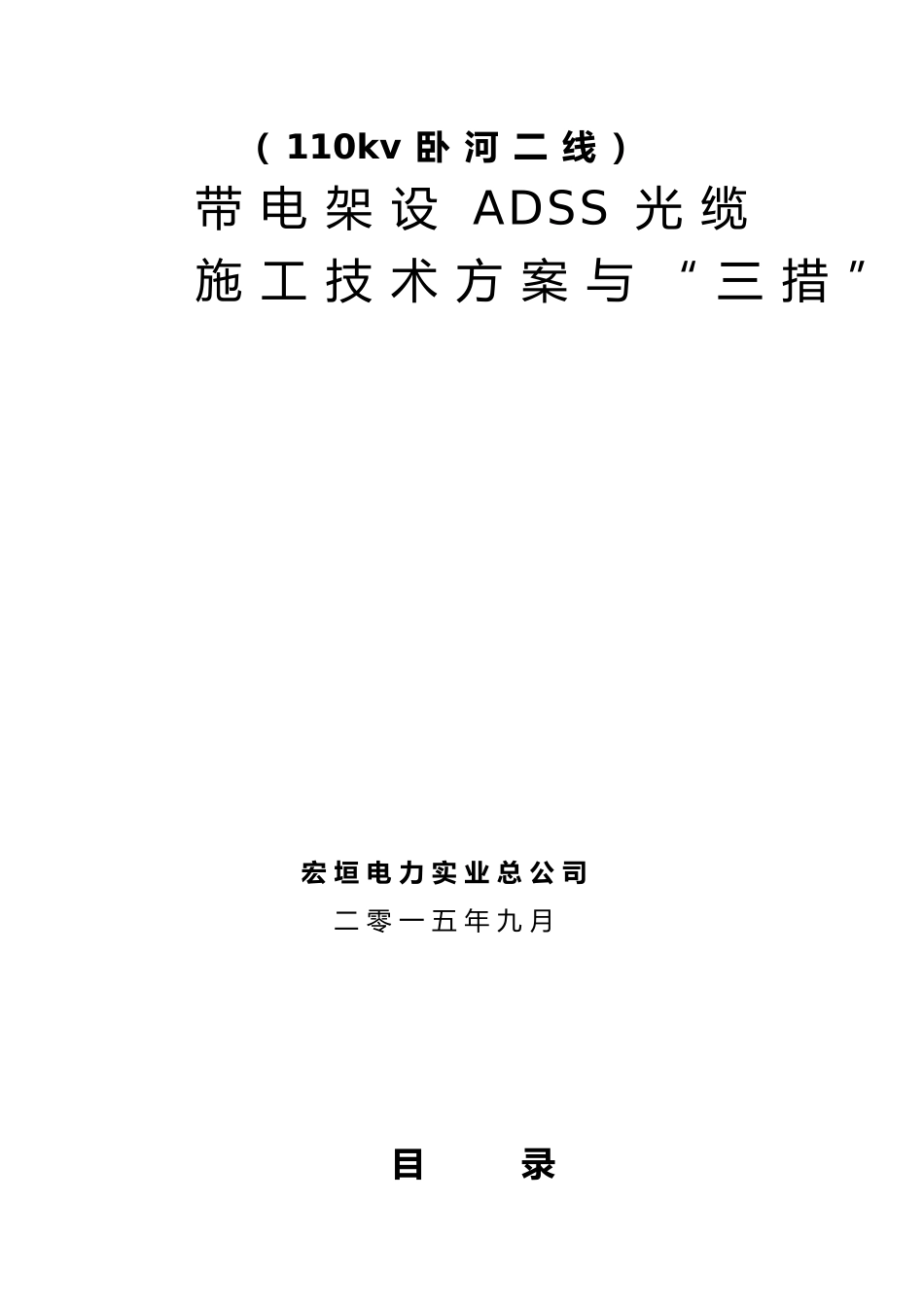

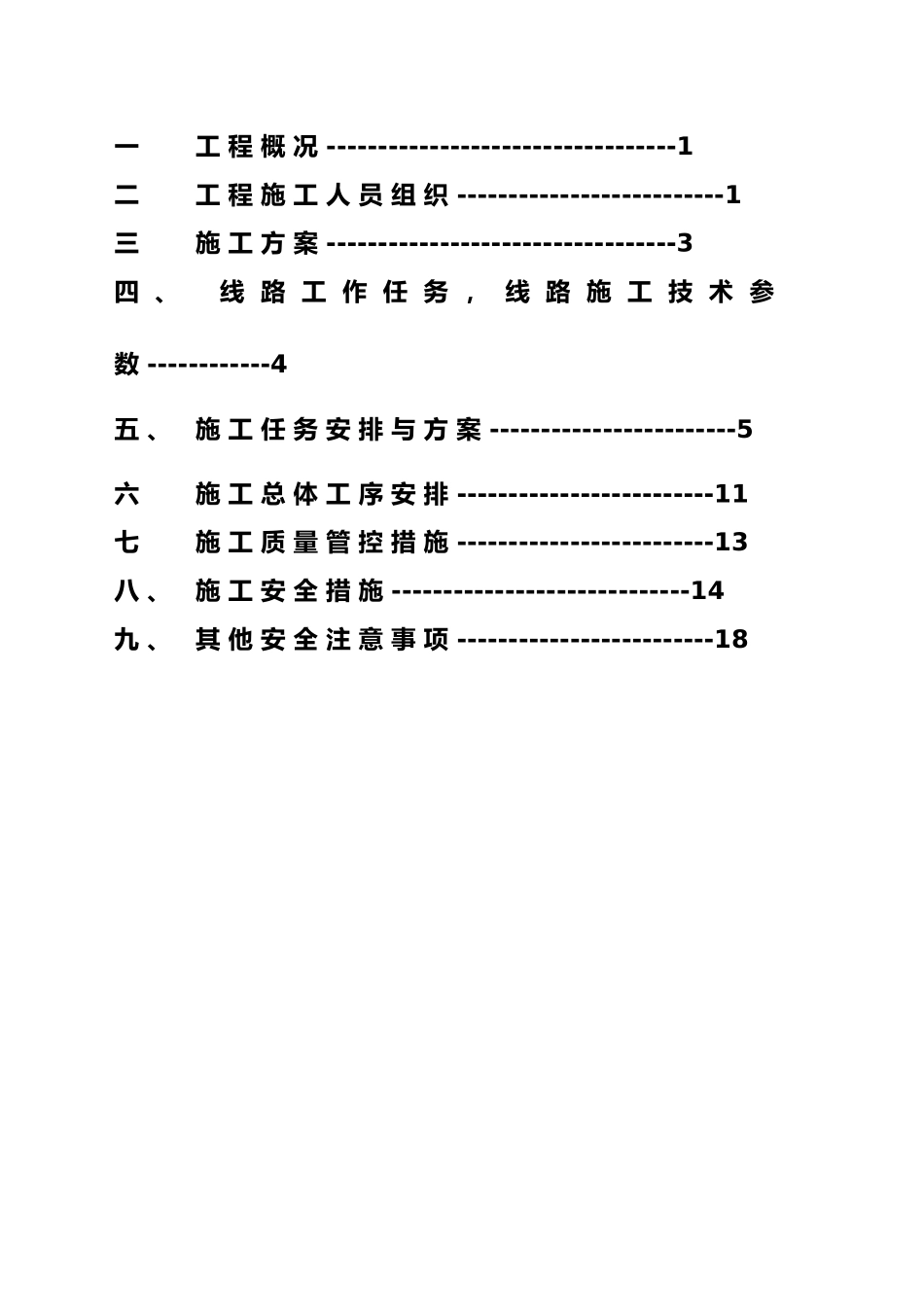

（ 110kv 卧 河 二 线 ） 带 电 架 设 ADSS 光 缆 施 工 技 术 方 案 与 “ 三 措 ”宏 垣 电 力 实 业 总 公 司二 零 一 五 年 九 月目 录一 工 程 概 况 ----------------------------------1二 工 程 施 工 人 员 组 织 --------------------------1三 施 工 方 案 ----------------------------------3四 、 线 路 工 作 任 务 ， 线 路 施 工 技 术 参数 ------------4五 、 施 工 任 务 安 排 与 方 案 ------------------------5六 施 工 总 体 工 序 安 排 -------------------------11七 施 工 质 量 管 控 措 施 -------------------------13八 、 施 工 安 全 措 施 -----------------------------14九 、 其 他 安 全 注 意 事 项 -------------------------18为 保 证110kV 卧 河 二 线 线 路ADSS（ 单 模 ） 光 缆 和引 入 光 缆 的 施 工 ，工 程 安 装 工 作 顺 利 进 行 ， 将“ 安 全 第 一 ， 预 防 为 主 ” 的 生 产 工 作 方 针 ， 贯彻 落 实 至 施 工 全 过 程 ， 防 止 发 生 各 类 安 全 事 故保 质 保 量 按 时 完 成 安 装 任 务 。 特 制 定 如 下 方 案和 措 施 ：一 、 工 程 概 况1 、 工 程 概 况线路路径说明本 工 程 共 敷 设 1 条 光 缆 ， 具 体 施 工 量 如 下 ：（1 ）卧佛寺110kV 站- 河东110kV 站线路ADSS（ 单 模 ） 光 缆 和 引 入 光 缆 部 分 的 施 工 .起 自 卧 佛 寺 110kV 站 变 电 站 ， 终 止 于 河 东 110kV变电站，总长约为36.32km（其中含引入缆0.4km ） 。 光 缆 芯 数 为 24 芯 。 现 有 杆 塔 总 基 数105 基 。(1) 运 行 线 路 电 压 等 级 ： 110kV(2) 运 行 线 路 杆 塔 105 基 。(3) 运 行 线 路 回 路 ： 双 回 路 。(4) 光 缆 路 径 长 度 ： 39.60km。(5) 地 形 划 分 ： 山 区 77%,丘 陵 23%2 、 本 改 造 工 程 主 要 交 叉 跨 越 情 况 如 下 表 ：卧佛寺110kV站- 河东110kV站被跨越物 果树国道涿高速沙蔚铁路 35kV10kV通讯跨越次数3.0km2314138二 、 工 程 施 工 人 员 组 ...
