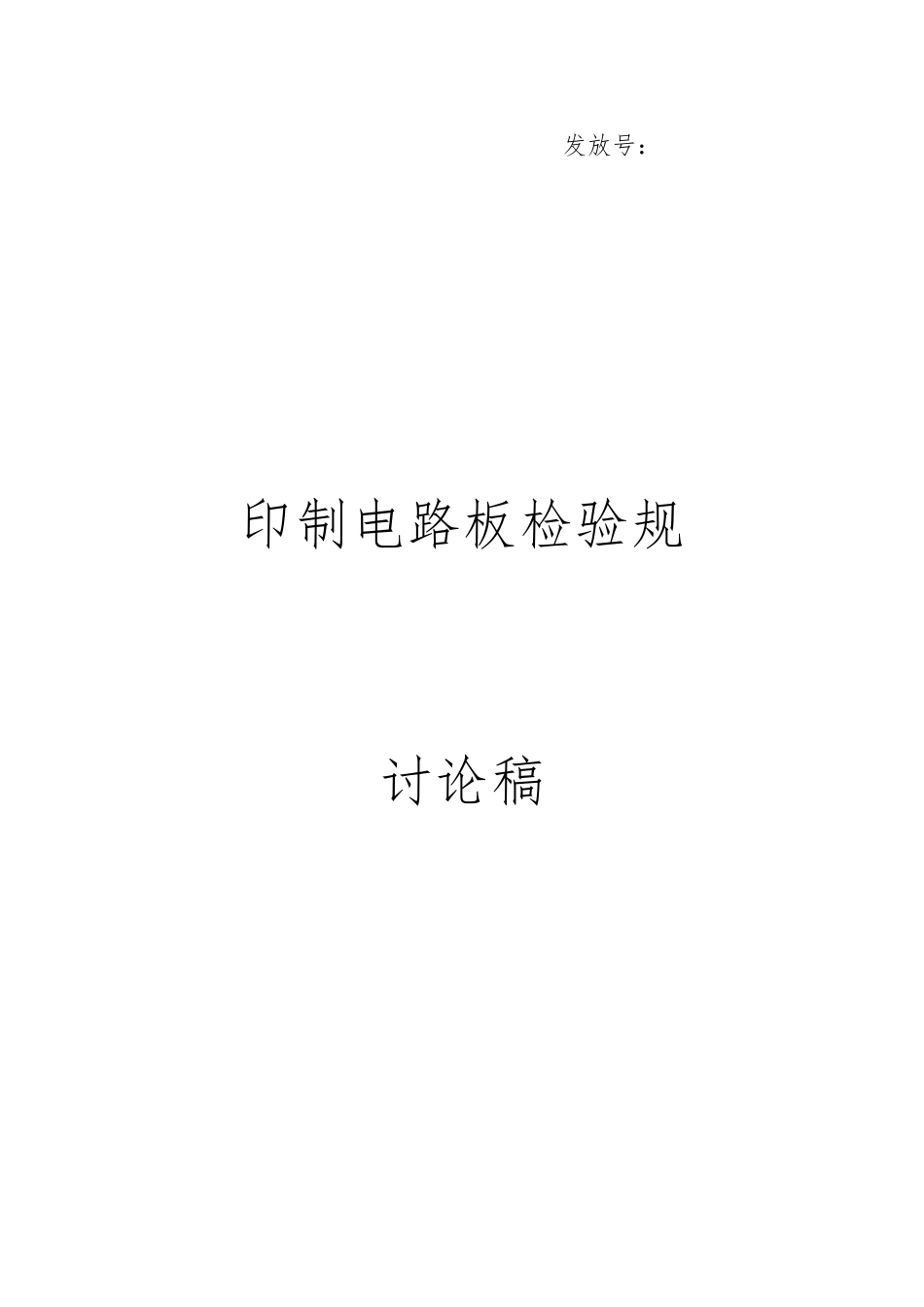

印制电路板检验规范讨论稿

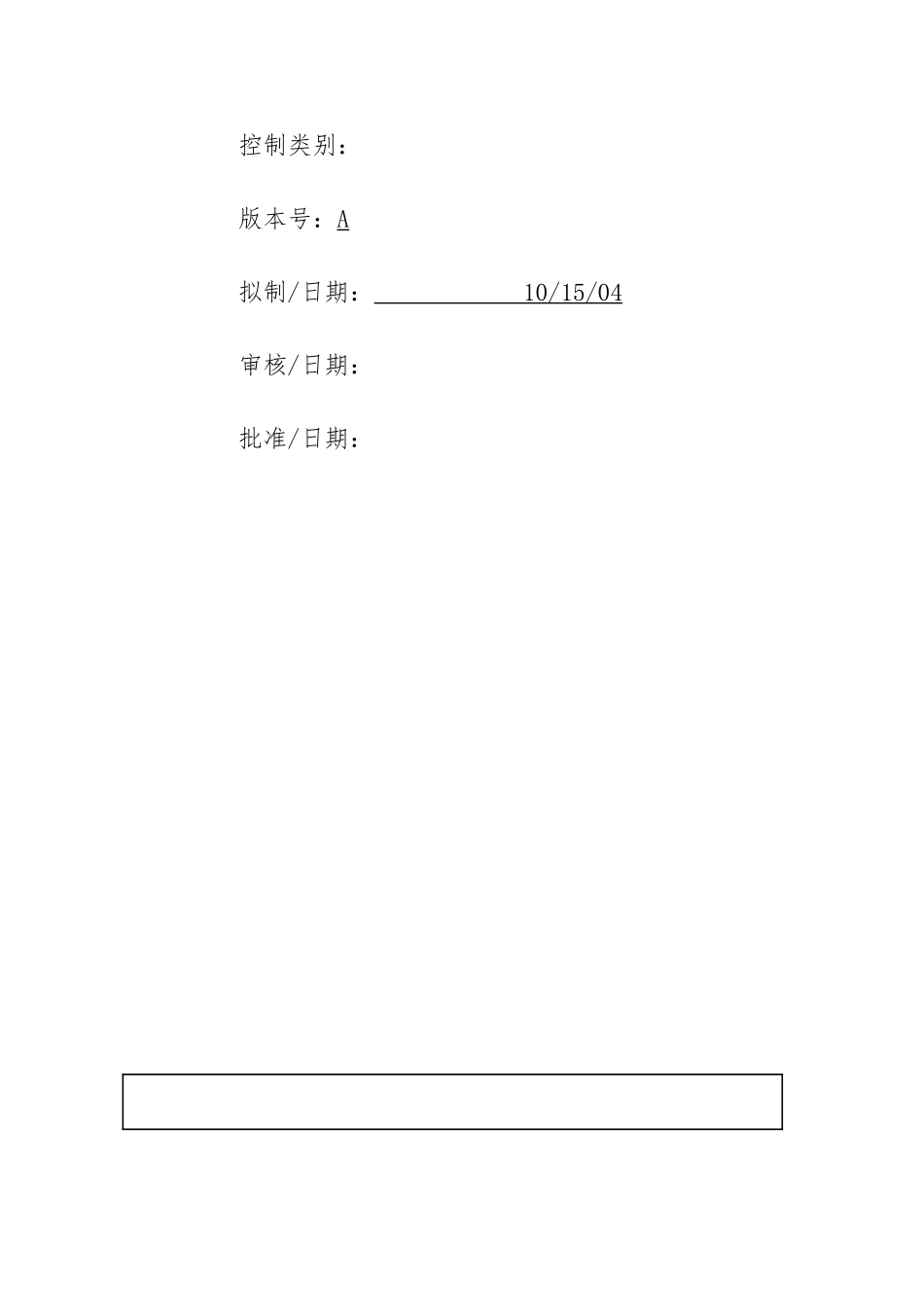

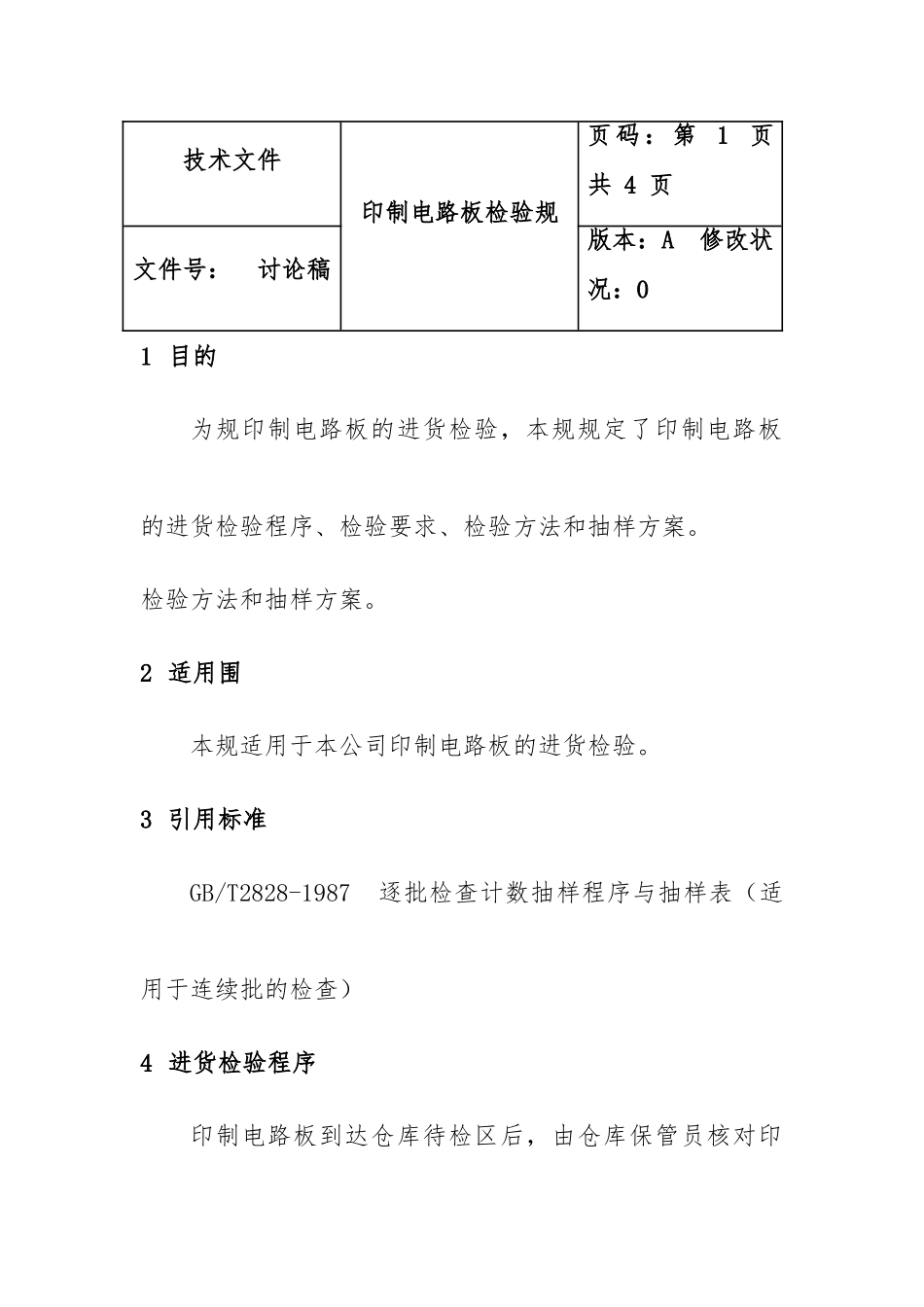

发放号：印制电路板检验规讨论稿控制类别：版本号：A拟制/日期： 10/15/04 审核/日期：批准/日期：技术文件印制电路板检验规页码：第 1 页 共 4 页文件号： 讨论稿版本：A 修改状况：01 目的为规印制电路板的进货检验，本规规定了印制电路板的进货检验程序、检验要求、检验方法和抽样方案。检验方法和抽样方案。2 适用围本规适用于本公司印制电路板的进货检验。3 引用标准GB/T2828-1987 逐批检查计数抽样程序与抽样表（适用于连续批的检查）4 进货检验程序印制电路板到达仓库待检区后，由仓库保管员核对印制电路板的品名、数量等。由质检部对印制电路板进行抽样检验，并负责做好检验记录和提出检验结论性意见。5 检验要求与检验方法5.1 尺寸检验项目要求备注SMT 焊盘尺寸公差SMT 焊盘公差满足＋20%定孔位公差公差≤±0.076mm 之孔径公差类 型 / 孔 径 PTH NPTH0-0.3mm ＋ 0.08mm/-∞±0.05mm0.31-0.8mm ±0.08mm ±0.05mm0.81-1.60mm ±0.10mm ±0.08mm1.61-2.5mm ±0.15mm ＋0.1mm/-02.5-6.3mm ±0.30mm ＋0.3mm/-0板 弓 曲 和 扭曲对 SMT 板≤0.7%，特别要求 SMT 板≤0.5%，对非 SMT 板≤1.0%；（FR-4）对 SMT 板≤1.0%，对非 SMT 板≤1.5%；（高频材料）板厚公差厚度应符合设计文件的要求板 厚 ≤ 1.0mm ， 公 差 ±0.10mm ； 板 厚≥1.0mm，公差为±10%外形尺寸应符合设计文件的要求板边倒角（30º、45º、70º）±5º；CNC 铣外形：长宽小于 100mm 公差±0.2mm; 长宽小于5.1.1 检验要求技术文件印制电路板检验规页码：第 2 页 共 4 页文件号： 讨论稿版本：A 修改状况：05.1.2 检验方法用测量精度小于等于 0.02mm 的游标卡尺检测外形尺寸、厚度，用量角器量角度。5.2 外观检验5.2.1 检验要求项目要求备注成品板边板边不出现缺口或者缺口/白边向深化≤板边间距的 50%，且任何地方的渗入≤2.54mm；UL 板边不应露铜；板 角 / 板 边 损伤板边、板角损伤未出现分层露织纹织纹隐现，玻璃纤维被树脂完全覆盖凹点和压痕直径小于 0.076mm，且凹点面积不超过板子每面面积的 5%；凹坑没有桥接导体；表面划伤划伤未使导体露铜、划伤未露出基材纤维； 铜面划伤每面划伤≤5 处，每条长度≤15mm镀金插头插头根部与导线与阻焊交界处露铜小于0.13mm，凹痕/压痕/针孔/缺口≤0.15mm 且不超过 3 处，总面积不超过所有金手指的30%，不准许上铅锡；金手指划伤不露铜和露...
