厂用电设备安装作业的指南

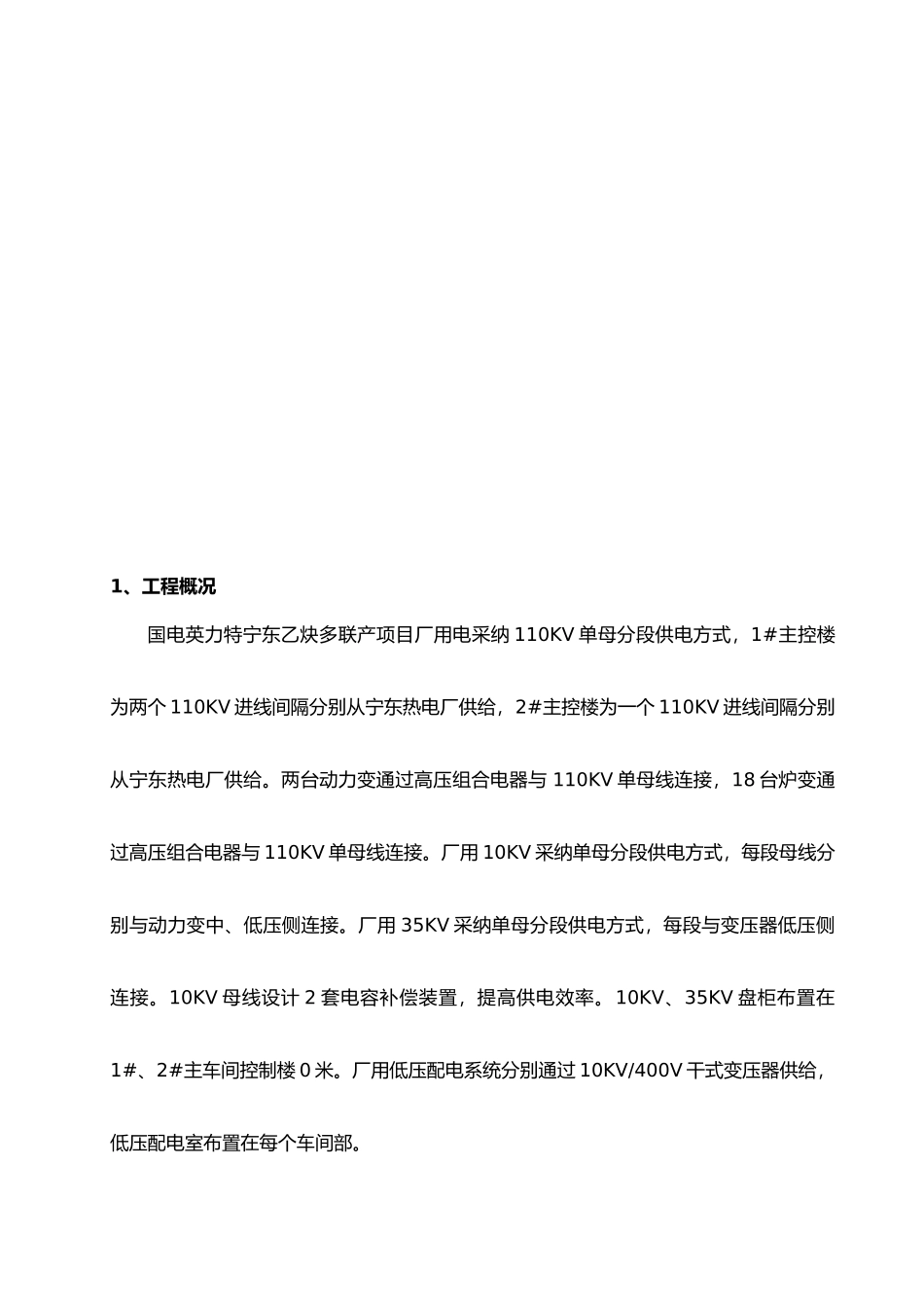

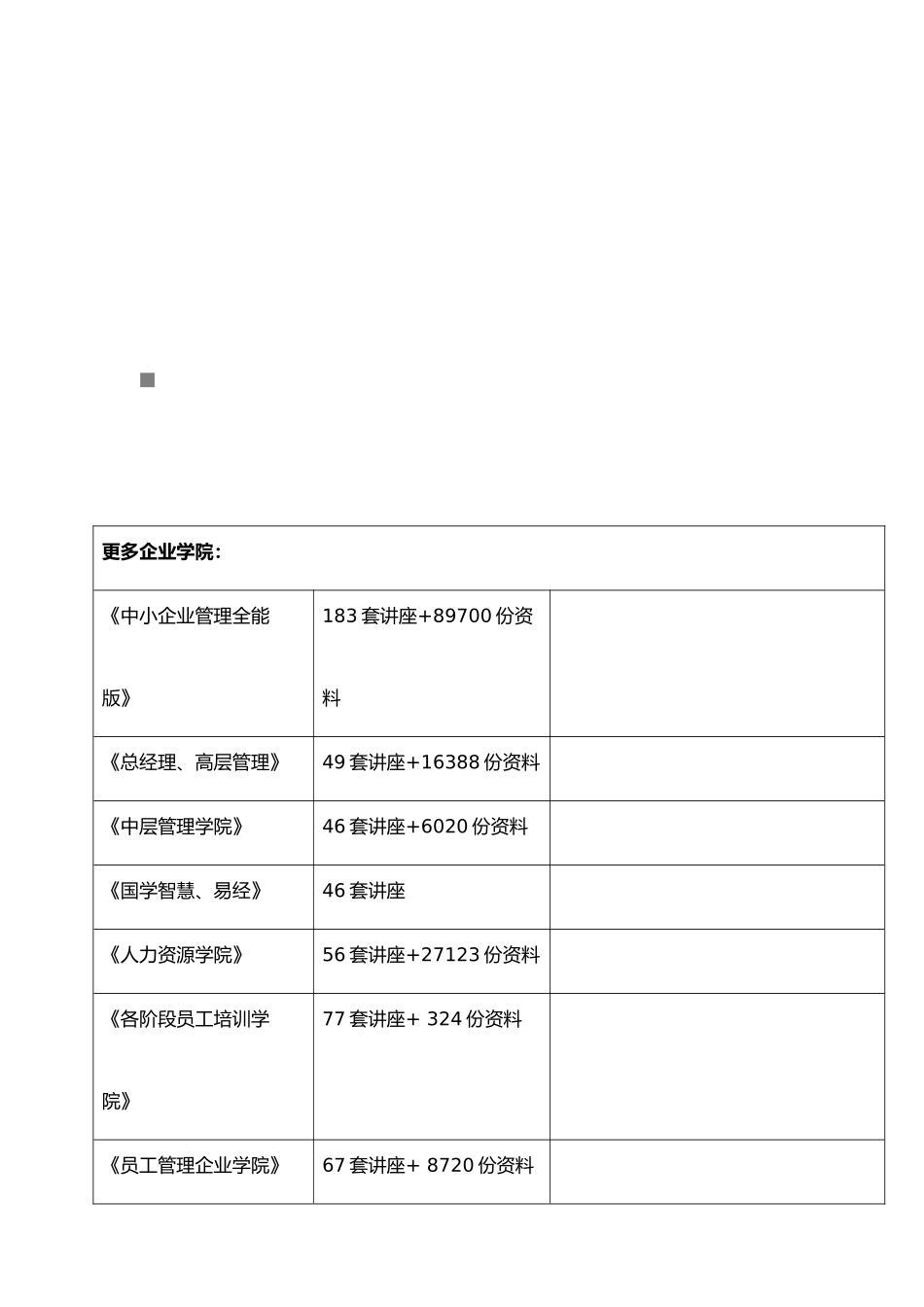

更多企业学院：《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料目 录1、工程概况国电英力特宁东乙炔多联产项目厂用电采纳 110KV 单母分段供电方式，1#主控楼为两个 110KV 进线间隔分别从宁东热电厂供给，2#主控楼为一个 110KV 进线间隔分别从宁东热电厂供给。两台动力变通过高压组合电器与 110KV 单母线连接，18 台炉变通过高压组合电器与 110KV 单母线连接。厂用 10KV 采纳单母分段供电方式，每段母线分别与动力变中、低压侧连接。厂用 35KV 采纳单母分段供电方式，每段与变压器低压侧连接。10KV 母线设计 2 套电容补偿装置，提高供电效率。10KV、35KV 盘柜布置在1#、2#主车间控制楼 0 米。厂用低压配电系统分别通过 10KV/400V 干式变压器供给，低压配电室布置在每个车间部。2、编制依据2.1《电力建设安全工作规程》 DL/5009.1--20242.2《火电施工质量检验与评定标准》电气装置篇 DL/T5161—20242.3《施工现场临时用电安全技术规》（JGJ46-2024）2.4《建筑施工安全检查标准》JGJ59-992.5《石油化工施工安全技术规程》GB50484-20242.6《电气装置安装工程 高压电气施工与验收规》GB50148-20242.7《电气装置安装工程旋转电机施工与验收规》GB50170-20242.8《电气装置安装工程母线装置施工与验收规》GBD50149-902.9《电力建设安全健康与环境管理工作规定》国家电力公司 2024.01.21；2.10《电气装置安装工程盘、柜与二次回路接线施工与验收规》2.11《国电英力特宁东乙炔多联产项目工程电气部分施工图纸》3、施工安装工程量序号名称型号与规单位数量备注11#车间高压盘柜 1m*2.2m*1.5m 面3322#车间 10KV 母线桥TMY-3*2(120*10)套23电容补偿装置TBB10-3000Kvar套2 4复合绝缘母线HFM-T\Q-10-3150米300 52#车间高压盘柜 1m*2.2m*1.5m 面16 62#车间 10KV 母线桥TMY-3(80*10)套1 7微机监控保护装置套14 8低压盘柜安装面112 9干式变压器台134、作业流程与方法...
