压力式喷雾干燥器设计

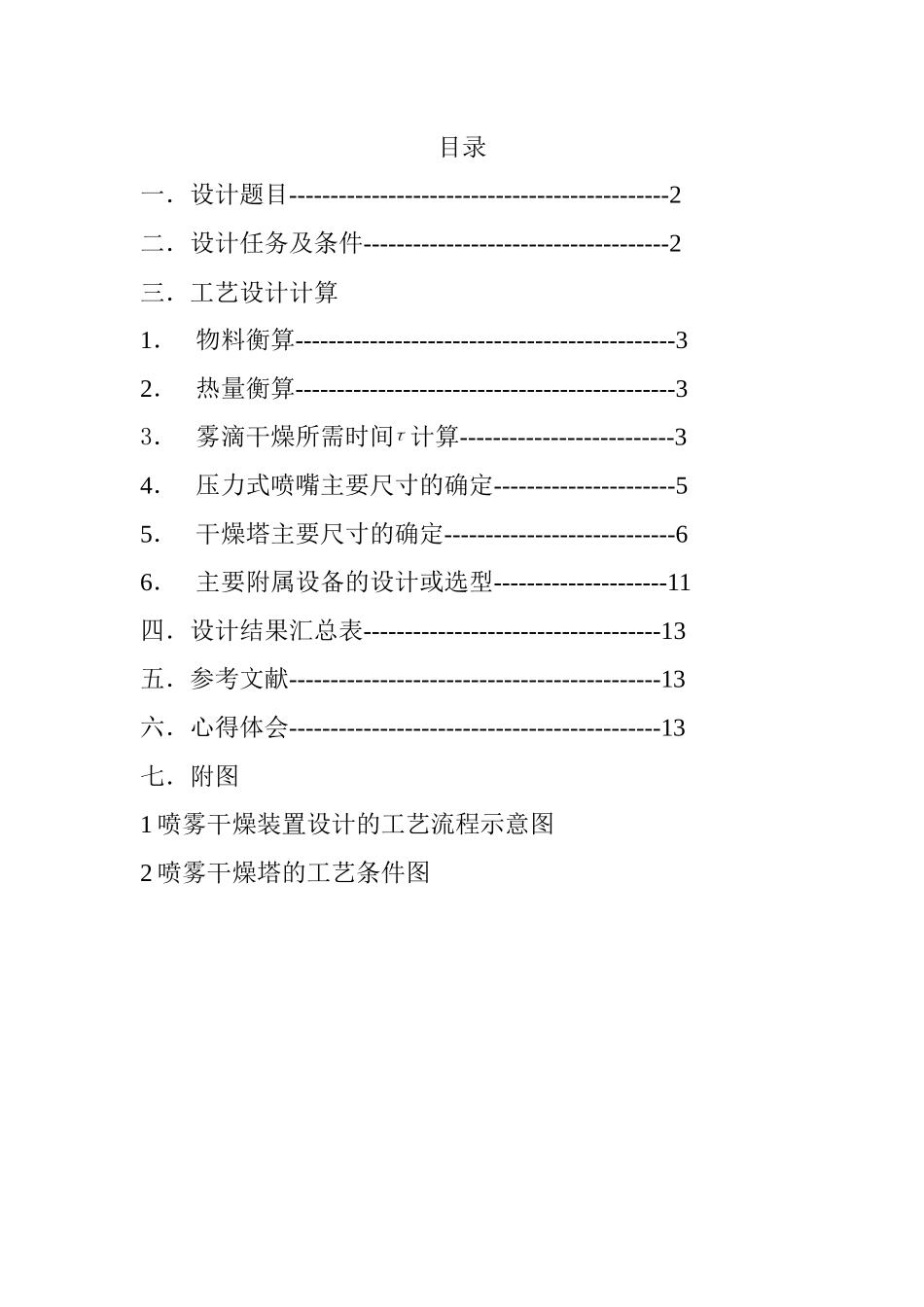

目录一．设计题目----------------------------------------------2二．设计任务及条件-------------------------------------2三．工艺设计计算1． 物料衡算----------------------------------------------32． 热量衡算----------------------------------------------33． 雾滴干燥所需时间 计算--------------------------34． 压力式喷嘴主要尺寸的确定----------------------55． 干燥塔主要尺寸的确定----------------------------66． 主要附属设备的设计或选型---------------------11四．设计结果汇总表------------------------------------13五．参考文献---------------------------------------------13六．心得体会---------------------------------------------13七．附图1 喷雾干燥装置设计的工艺流程示意图2 喷雾干燥塔的工艺条件图金属 0901 班《材料工程原理 B 课程设计》“压力式喷雾干燥器设计”任务书指导老师：刘亚云（一）设计题目压力式喷雾干燥器设计。（二）设计任务及设计条件1、干粉生产能力：（湿基）见下表。2、设备型式：压力式喷雾干燥器，干燥物质为陶瓷面砖原料料浆，干燥介质为空气，热源为发生炉煤气。3、设计条件：（1）料浆含水量 w1＝40wt％（湿基）（2）干粉含水量 w2＝6wt％（湿基）（3）料浆密度 ρl＝1200kg/m3（4）干粉密度 ρp＝900kg/m3（5）热风入塔温度 t1＝450℃（6）热风出塔温度 t2＝70℃（7）料浆入塔温度 tm1＝20℃（8）干粉出塔温度 tm2＝50℃（9）干粉平均粒径 dp＝60μm（10）干粉比热容 cm＝1.04kJ/(kg·℃)（11）料浆雾化压力 2MPa（表压）（12）取冬季的空气参数 温度 ta＝2℃，相对湿度 φa＝70％专业/班级学号姓名生产能力（kg/hr）金属 09011103090118戴朝松1100(三）工艺设计计算1.物料衡算（1）料液处理量 G1（2）水分蒸发量 W2.热量衡算（1）使物料升温所需热量： (2) 根据经验，取热损失（3）干燥塔出口空气的湿含量 据气象条件（年平均气温 2℃，年平均相对湿度=70%），查空气 H-I 图，得干空气,干空气，任取 H2'=He=0.04,代入上式得I2'=Ie=464.5-181.4(0.04-0.003)=457.8 查 I-H 图 得 H2=0.141kg 水 /kg 干 空 气 I2=439.6kj/kg(4) 于是干空气消耗量3.雾滴干燥所需时间计算（1）汽化潜热的确定由 I-H 图查得空气入塔的湿球温度℃，查手册得该温度下水的汽化潜121723.3 1100623.31kg/hWGG热=2346kJ/kg。...
