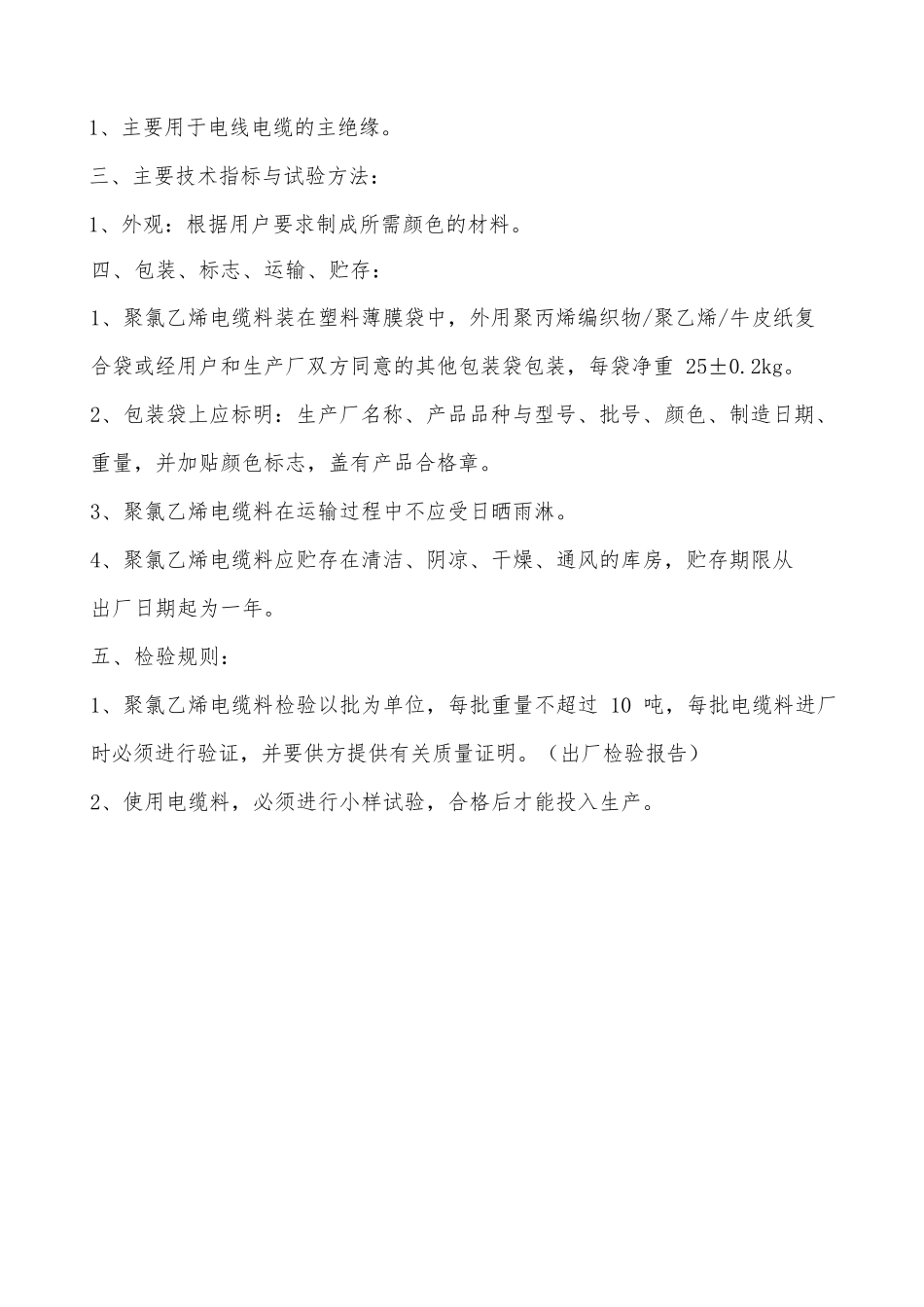

发 放 号：文件编号：受控状态：版本：电缆原材料采购规编制：审核：批准：二〇一五年 1 月颁布二〇一五年三月实施采购原材料清单注：带★用于 ；带用于工业生产许可证。2、聚氯乙烯绝缘料应符合以下技术性能指标。PVC 绝缘采购规一、标准依据本标准编制依据 GB/T 8815-2024 标准。二、用途序号类别采购原材料名称型 号执行标准适用围1A 类 PVC 绝缘料J-70 JR-70 J-90GB/T8815-20242A 类 PVC 护套料H-70 HR-70 H-90GB/T8815-20243A 类 圆铜线，TYΦ3GB3953-1983★△4A 类 圆铝线LR、LY4GB3955-1983★△5C 类 印字油墨6B 类 镀锌钢带YB/024-20247B 类 电缆用铜带GB/T11091-20248C 类 电缆用无纺布GB/T2952-2024 附录 E9C 类 PE 聚脂带GB13950-9210C 类 聚丙烯撕裂网状纤维GB/T2952-202411A 类 交联聚乙烯绝缘料/T10437-202412A 类 耐火用云母带/T6488.5-199913A 类电线电缆用黑色聚乙烯塑料GB15065-199414A 类 镀锡圆铜丝GB4910-1985★△项目J-70JR-70J-90抗强度/MPa ≥15.015.015.0断裂伸长率/% ≥150180150热变形 ≤405050冲击脆化性能试验温度/℃-15-20-15冲击脆化性能通过通过通过200℃时热稳定时间/min ≥606018020℃时体积电阻系数 Ω·cm ≥1.0×10121.0×10111.0×1012介电强度/（MV/m） ≥202020工作温度时体积电阻率试验温度/℃70±170±195±1体积电阻率/Ω·m1.0×1091.0×1081.0×108老化后试验试验温度/℃100±2100±2100±2试验时间/h168168240抗强度/MPa ≥15.015.016.0抗伸强度最大变化率/%±20±20±20断裂拉伸应变/% ≥150180150断裂拉伸应变最大变化率/%±20±20±20热老化质量损失试验条件100±2℃100±2℃115±2℃168h168h240h2质量损失/（g/m ）2020201、主要用于电线电缆的主绝缘。三、主要技术指标与试验方法：1、外观：根据用户要求制成所需颜色的材料。四、包装、标志、运输、贮存：1、聚氯乙烯电缆料装在塑料薄膜袋中，外用聚丙烯编织物/聚乙烯/牛皮纸复合袋或经用户和生产厂双方同意的其他包装袋包装，每袋净重 25±0.2kg。2、包装袋上应标明：生产厂名称、产品品种与型号、批号、颜色、制造日期、重量，并加贴颜色标志，盖有产品合格章。3、聚氯乙烯电缆料在运输过程中不应受日晒雨淋。4、聚氯乙烯电缆料应贮存在清洁、阴凉、干燥、通风的库房，贮存期限从出厂日期起为一年。五、检验规则：1、聚氯乙烯电缆料检验以批为单位，每批重量不超过 10 吨，每批...
