取水泵房工程临时用电方案

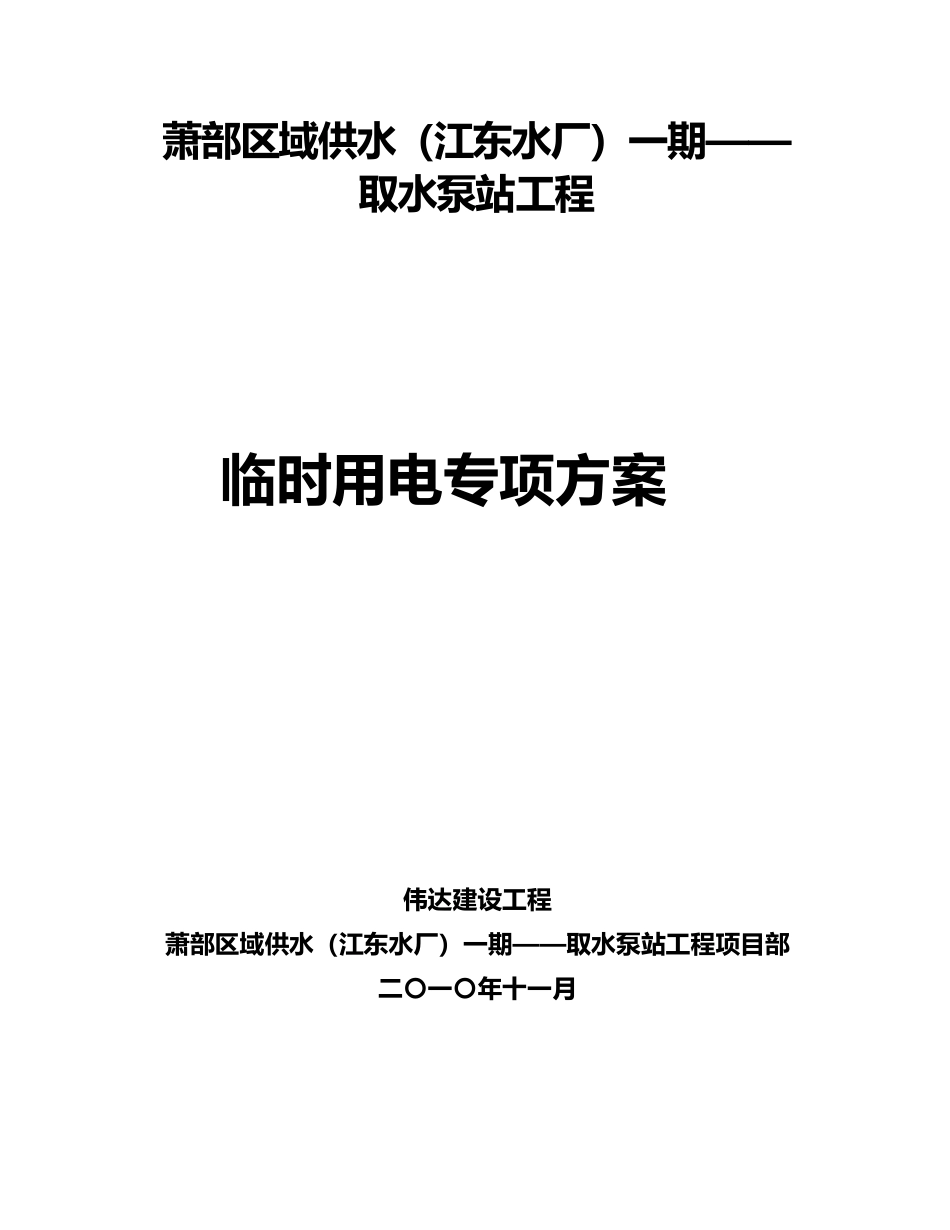

取水泵房工程临时用电方案_第1页
1/35

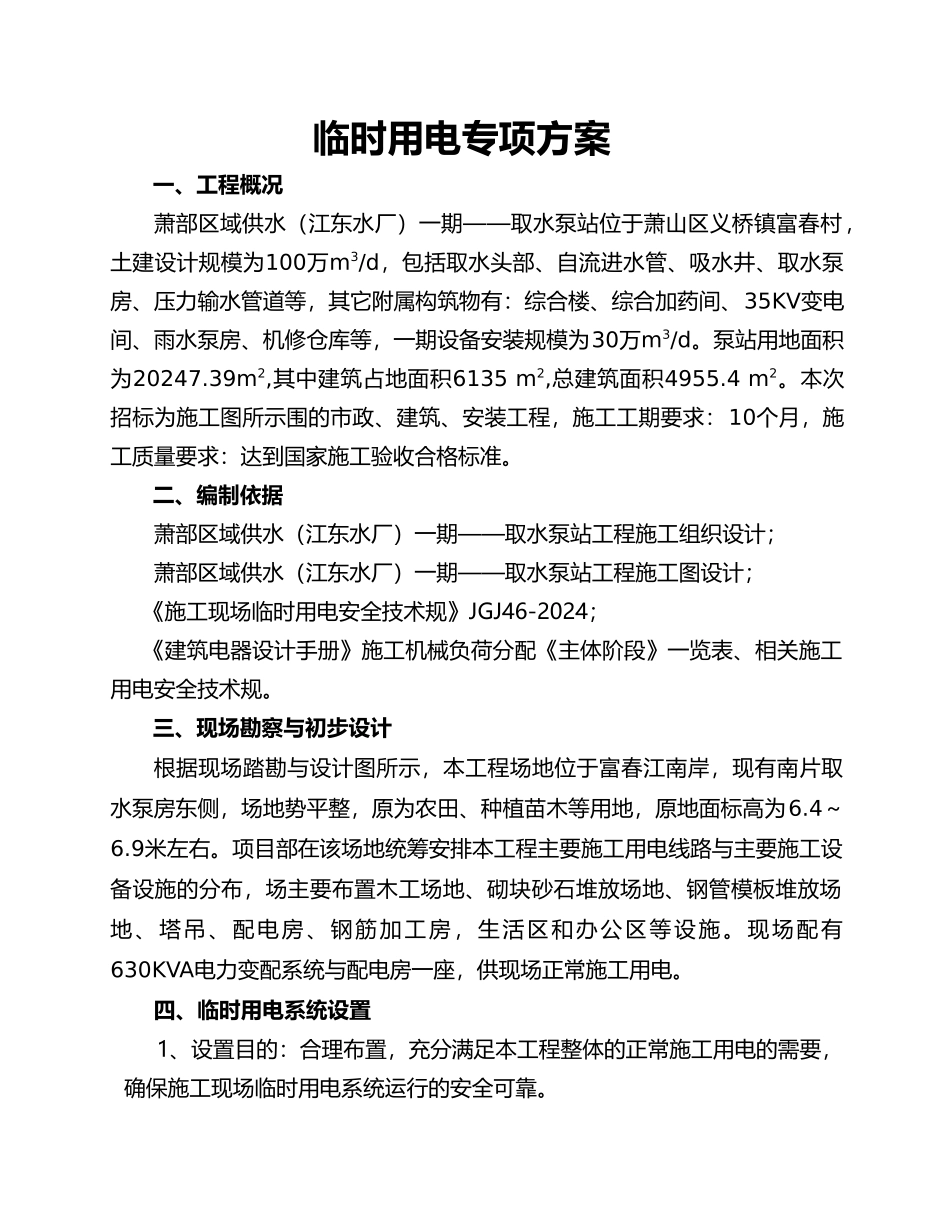

取水泵房工程临时用电方案_第2页
2/35

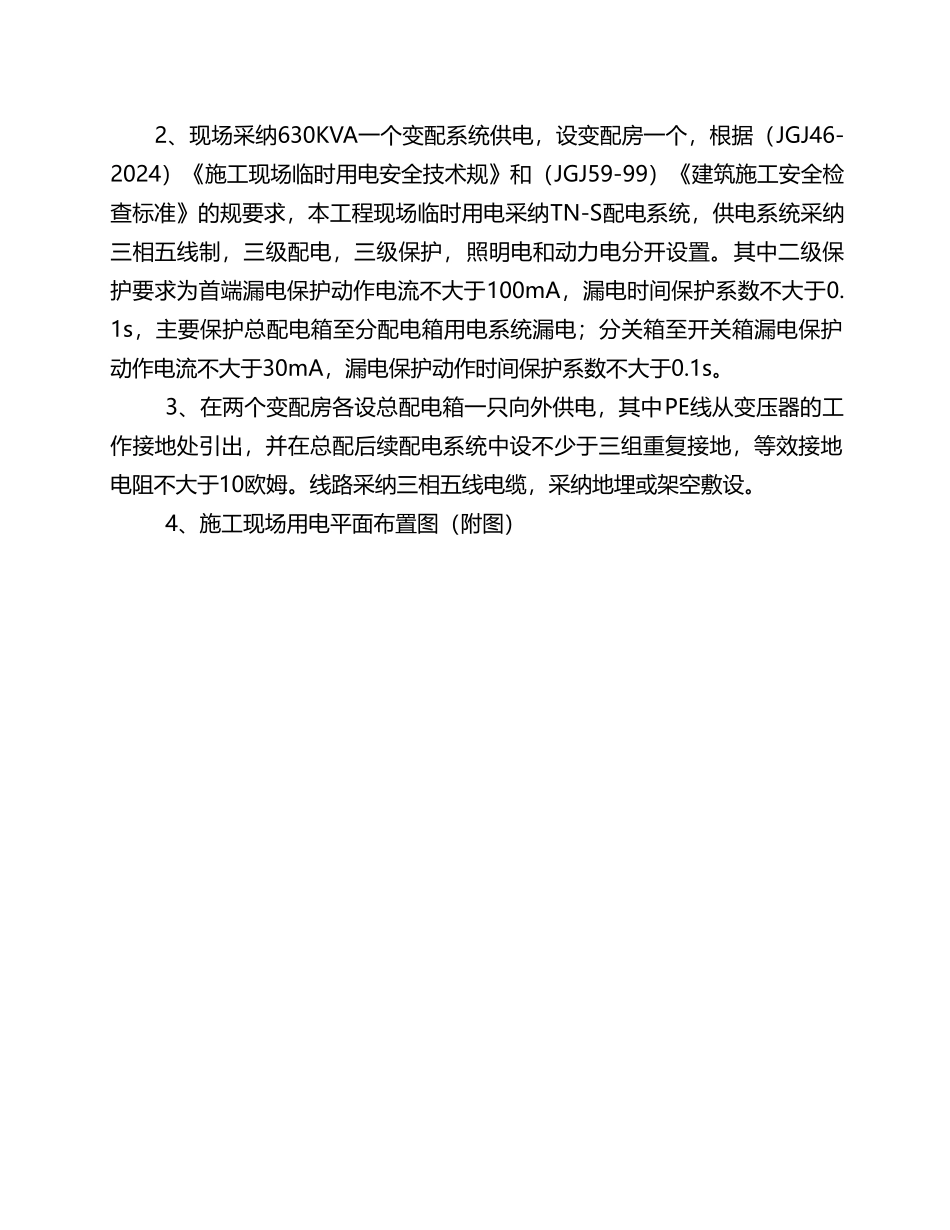

取水泵房工程临时用电方案_第3页
3/35
萧部区域供水(江东水厂)一期——取水泵站工程临时用电专项方案伟达建设工程萧部区域供水(江东水厂)一期——取水泵站工程项目部二〇一〇年十一月临时用电专项方案一、工程概况萧部区域供水(江东水厂)一期——取水泵站位于萧山区义桥镇富春村,土建设计规模为100万m3/d,包括取水头部、自流进水管、吸水井、取水泵房、压力输水管道等,其它附属构筑物有:综合楼、综合加药间、35KV变电间、雨水泵房、机修仓库等,一期设备安装规模为30万m3/d。泵站用地面积为20247.39m2,其中建筑占地面积6135 m2,总建筑面积4955.4 m2。本次招标为施工图所示围的市政、建筑、安装工程,施工工期要求:10个月,施工质量要求:达到国家施工验收合格标准。二、编制依据萧部区域供水(江东水厂)一期——取水泵站工程施工组织设计;萧部区域供水(江东水厂)一期——取水泵站工程施工图设计;《施工现场临时用电安全技术规》JGJ46-2024;《建筑电器设计手册》施工机械负荷分配《主体阶段》一览表、相关施工用电安全技术规。三、现场勘察与初步设计根据现场踏勘与设计图所示,本工程场地位于富春江南岸,现有南片取水泵房东侧,场地势平整,原为农田、种植苗木等用地,原地面标高为6.4~6.9米左右。项目部在该场地统筹安排本工程主要施工用电线路与主要施工设备设施的分布,场主要布置木工场地、砌块砂石堆放场地、钢管模板堆放场地、塔吊、配电房、钢筋加工房,生活区和办公区等设施。现场配有630KVA电力变配系统与配电房一座,供现场正常施工用电。四、临时用电系统设置1、设置目的:合理布置,充分满足本工程整体的正常施工用电的需要,确保施工现场临时用电系统运行的安全可靠。2、现场采纳630KVA一个变配系统供电,设变配房一个,根据(JGJ46-2024)《施工现场临时用电安全技术规》和(JGJ59-99)《建筑施工安全检查标准》的规要求,本工程现场临时用电采纳TN-S配电系统,供电系统采纳三相五线制,三级配电,三级保护,照明电和动力电分开设置。其中二级保护要求为首端漏电保护动作电流不大于100mA,漏电时间保护系数不大于0.1s,主要保护总配电箱至分配电箱用电系统漏电;分关箱至开关箱漏电保护动作电流不大于30mA,漏电保护动作时间保护系数不大于0.1s。3、在两个变配房各设总配电箱一只向外供电,其中PE线从变压器的工作接地处引出,并在总配后续配电系统中设不少于三组重复接地,等效接地电阻不大于10欧姆。线路采纳三相五线电缆,采纳地埋或架空敷设。4...
