变电站电气工程质量强制性条文执行记录表

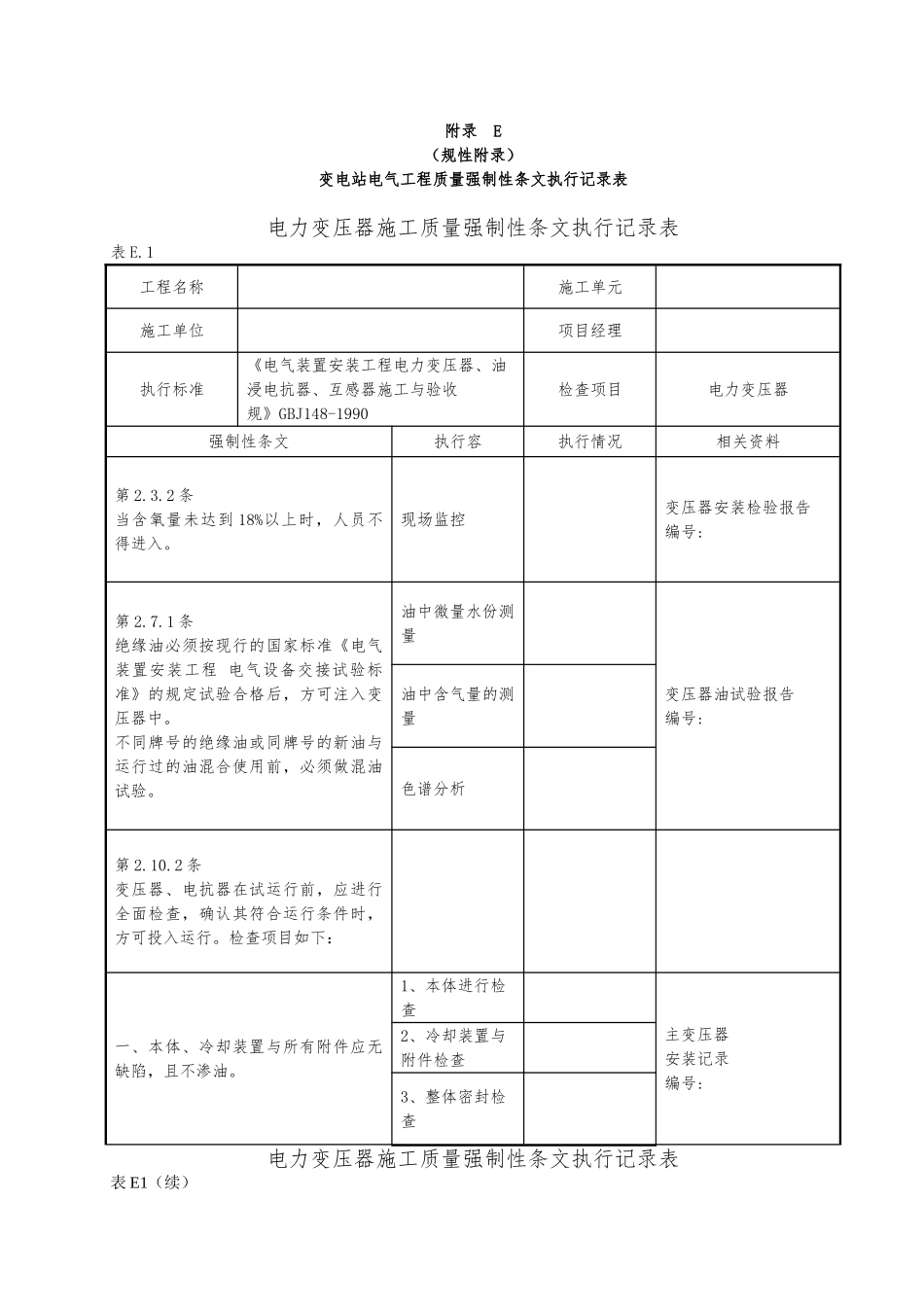

变电站电气工程质量强制性条文执行记录表_第1页
1/38

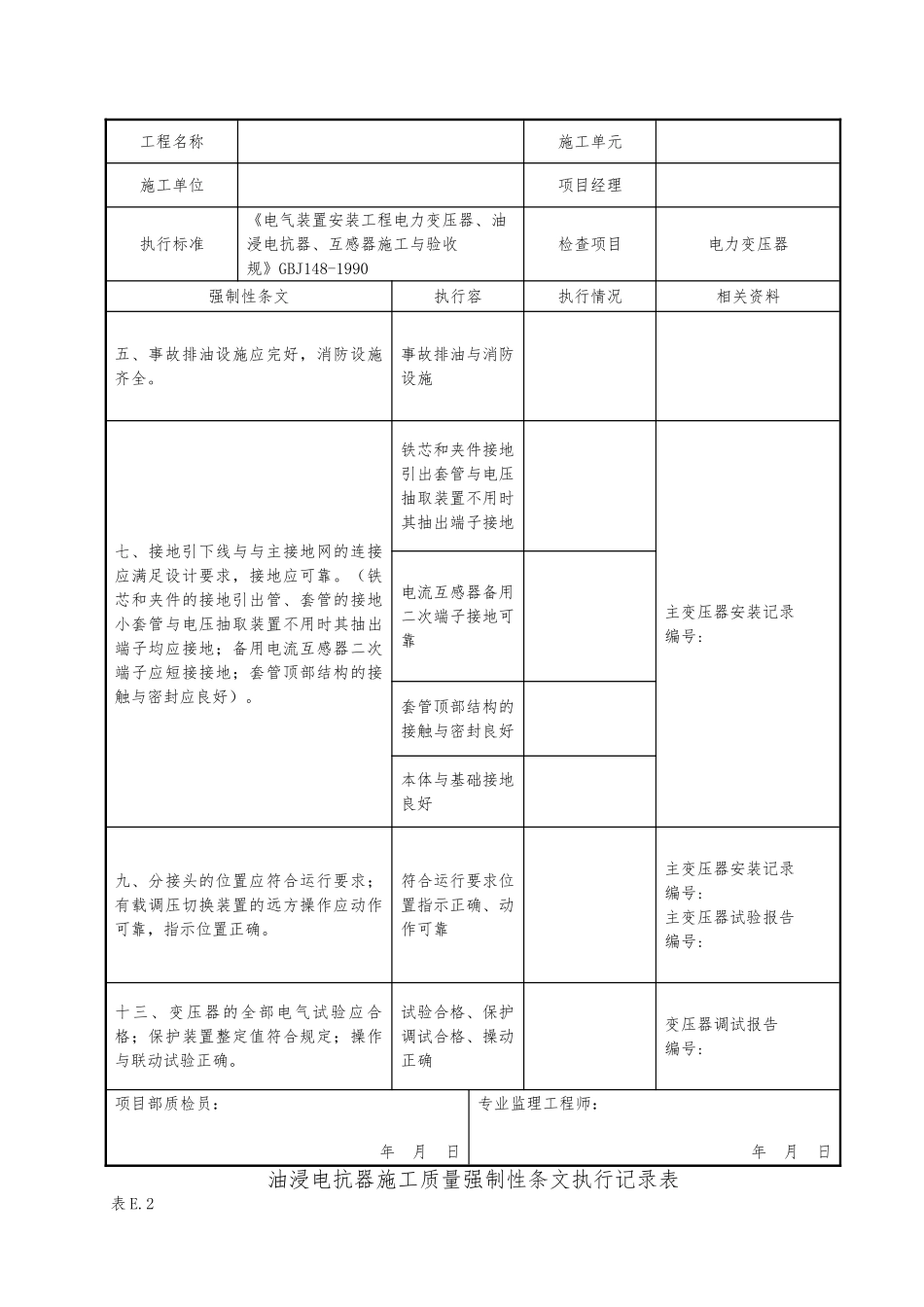

变电站电气工程质量强制性条文执行记录表_第2页
2/38

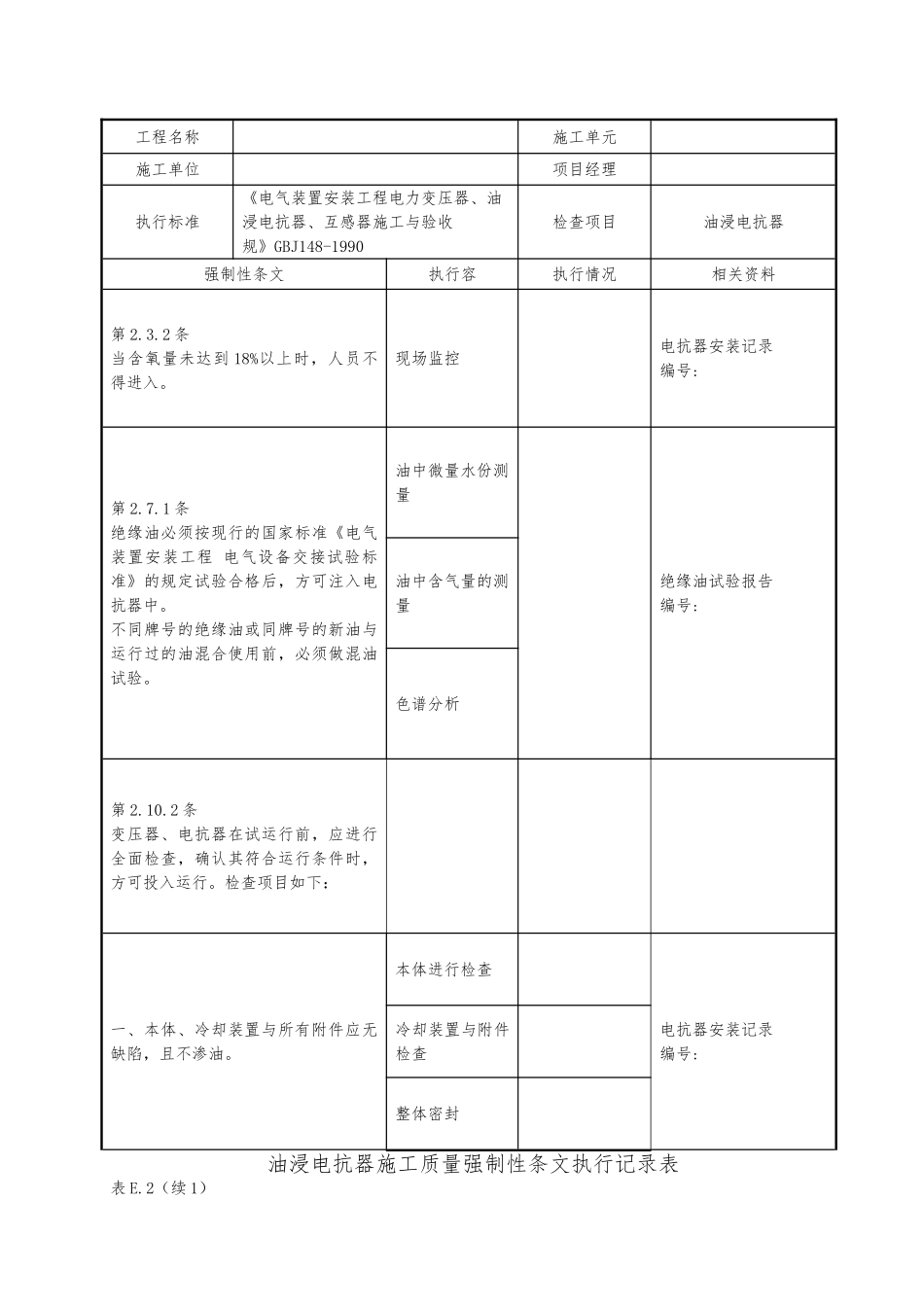

变电站电气工程质量强制性条文执行记录表_第3页
3/38
附录 E(规性附录)变电站电气工程质量强制性条文执行记录表电力变压器施工质量强制性条文执行记录表表 E.1工程名称施工单元施工单位项目经理执行标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工与验收规》GBJ148-1990检查项目电力变压器强制性条文 执行容执行情况相关资料第 2.3.2 条当含氧量未达到 18%以上时,人员不得进入。现场监控变压器安装检验报告编号:第 2.7.1 条绝缘油必须按现行的国家标准《电气装置安装工程 电气设备交接试验标准》的规定试验合格后,方可注入变压器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前,必须做混油试验。油中微量水份测量变压器油试验报告编号:油中含气量的测量色谱分析第 2.10.2 条变压器、电抗器在试运行前,应进行全面检查,确认其符合运行条件时,方可投入运行。检查项目如下:一、本体、冷却装置与所有附件应无缺陷,且不渗油。1、本体进行检查主变压器安装记录编号:2、冷却装置与附件检查3、整体密封检查电力变压器施工质量强制性条文执行记录表表 E1(续)工程名称施工单元施工单位项目经理执行标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工与验收规》GBJ148-1990检查项目电力变压器强制性条文 执行容执行情况相关资料五、事故排油设施应完好,消防设施齐全。事故排油与消防设施七、接地引下线与与主接地网的连接应满足设计要求,接地应可靠。(铁芯和夹件的接地引出管、套管的接地小套管与电压抽取装置不用时其抽出端子均应接地;备用电流互感器二次端子应短接接地;套管顶部结构的接触与密封应良好)。铁芯和夹件接地引出套管与电压抽取装置不用时其抽出端子接地主变压器安装记录编号: 电流互感器备用二次端子接地可靠套管顶部结构的接触与密封良好本体与基础接地良好九、分接头的位置应符合运行要求;有载调压切换装置的远方操作应动作可靠,指示位置正确。符合运行要求位置指示正确、动作可靠主变压器安装记录编号:主变压器试验报告编号:十三、变压器的全部电气试验应合格;保护装置整定值符合规定;操作与联动试验正确。试验合格、保护调试合格、操动正确变压器调试报告编号:项目部质检员:年 月 日专业监理工程师:年 月 日油浸电抗器施工质量强制性条文执行记录表表 E.2工程名称施工单元施工单位项目经理执行标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工与验收规》GBJ148-1990检查项目油浸电抗器强制性条文 执行容执...
