各场所智能安装控制系统的方案

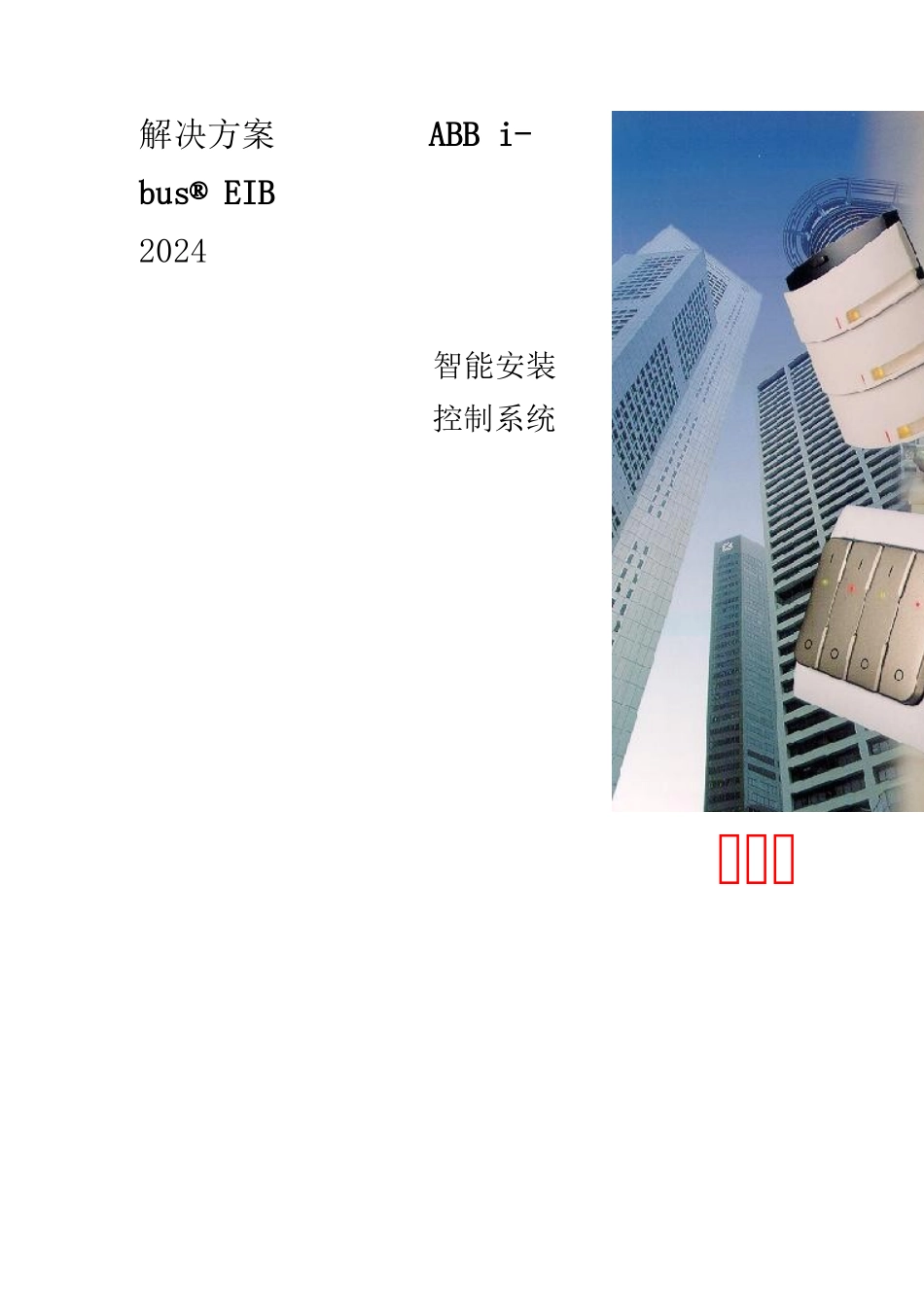

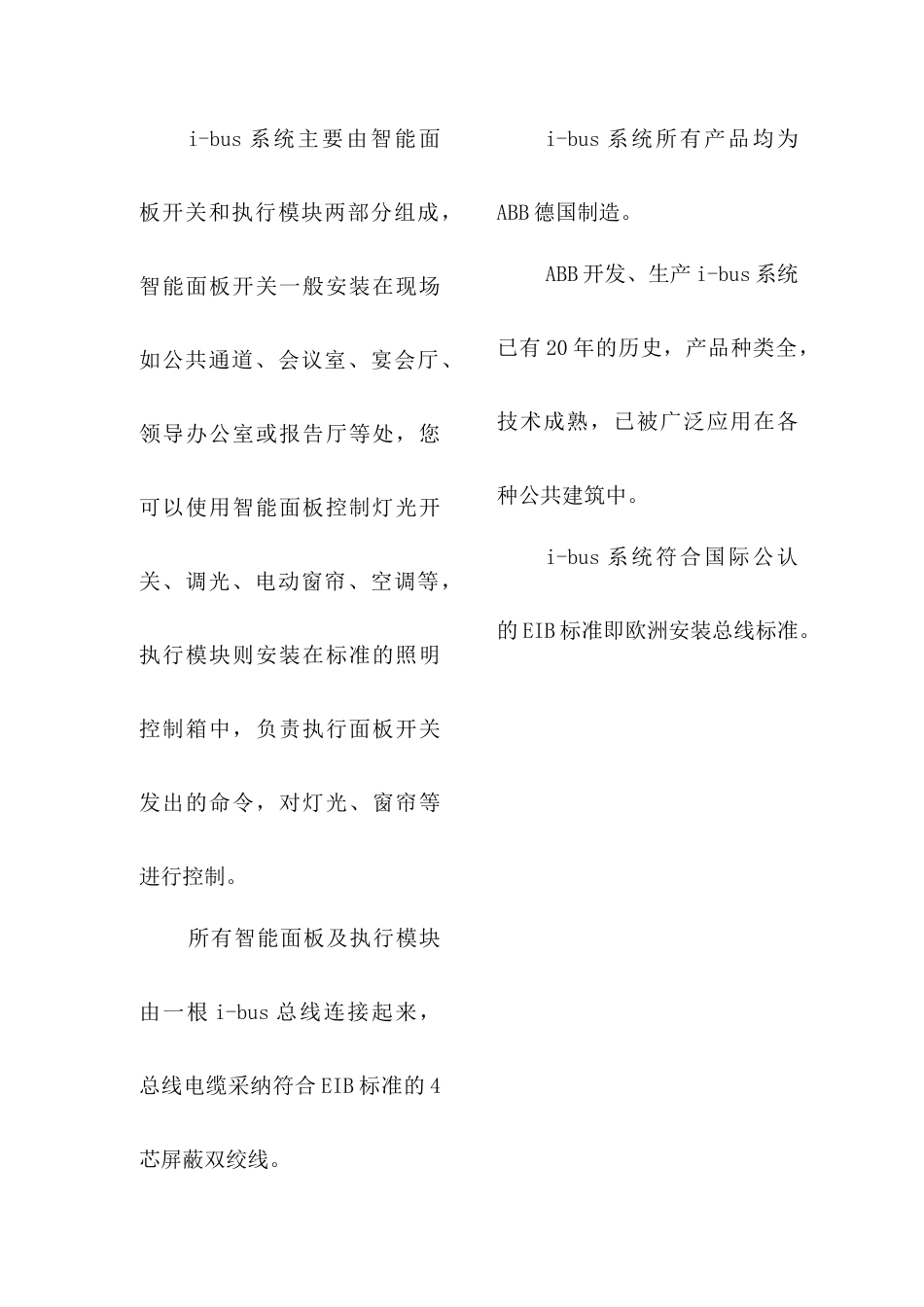

解决方案 ABB i-bus® EIB2024智能安装控制系统目 录一、 i-bus 智能控制系统介绍二、 会展中心 i-bus 方案三、 广场 i-bus 方案四、 步行街 i-bus 方案五、 体育馆 i-bus 方案六、 商场 i-bus 方案七、 地下车库 i-bus 方案八、 机场 i-bus 方案九、 办公楼 i-bus 方案十、 酒店 i-bus 方案十一、 医院i-bus 方案i-bus 智能控制系统ABB i-bus EIB 智 能 控 制系统广泛用于电气设备的控制， 其主要功能为灯光控制、电动窗帘控制、安全防范、AV 设备、空调、地加热及风机盘管控制。i-bus 系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在现场如公共通道、会议室、宴会厅、领导办公室或报告厅等处，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。所有智能面板及执行模块由一根 i-bus 总线连接起来，总线电缆采纳符合 EIB 标准的 4芯屏蔽双绞线。i-bus 系统所有产品均为 ABB 德国制造。ABB 开发、生产 i-bus 系统已有 20 年的历史，产品种类全，技术成熟，已被广泛应用在各种公共建筑中。i-bus 系统符合国际公认的 EIB 标准即欧洲安装总线标准。i-bus 系统原理说明：会展中心 i-bus 方案控制区域：展览区、公共通道、演讲厅、会议厅、报告厅、宴会厅、地下车库、外立面及园林照明。4路输出驱动器4联按钮面板i - bus总线电缆安装在照明箱中86安装在现场的盒中电源线灯电信号电信号电信号i - bus原理说明( 42x2x0. 8)芯屏蔽双绞线实现功能:1、光线感应控制灯光开关。2、移动感应控制灯光开关。3、定时控制灯光开关。4、中控电脑集中监视和控制灯光开关。5、与消防系统联动。6、智能面板现场控制灯光、窗帘、风机/盘管。7、会议室场景控制，AV 设备控制。8、可对灯光进行单独开关、分组开关、总开总关控制。展区可对灯光及遮阳窗进行控制，可通过中控电脑的图形界面进行集中监视和控制，同时在展区现场安装有红外接口，可通过手持红外遥控器在现场对展区的灯光及窗帘进行控制。公共通道的照明在展会期间采纳中控电脑集中控制，无展会期间采纳移动感应控制。会议室安装带场景控制、带遥控功能的 Triton 智能面板开关，可对灯光进行开关、调光控制，可控制电动窗帘、投影幕布开合或升降，可进行各种场景控制，如会议场景、演讲场景、休息场景...
