吊耳数控加工工艺与工装设计毕业设计说明书

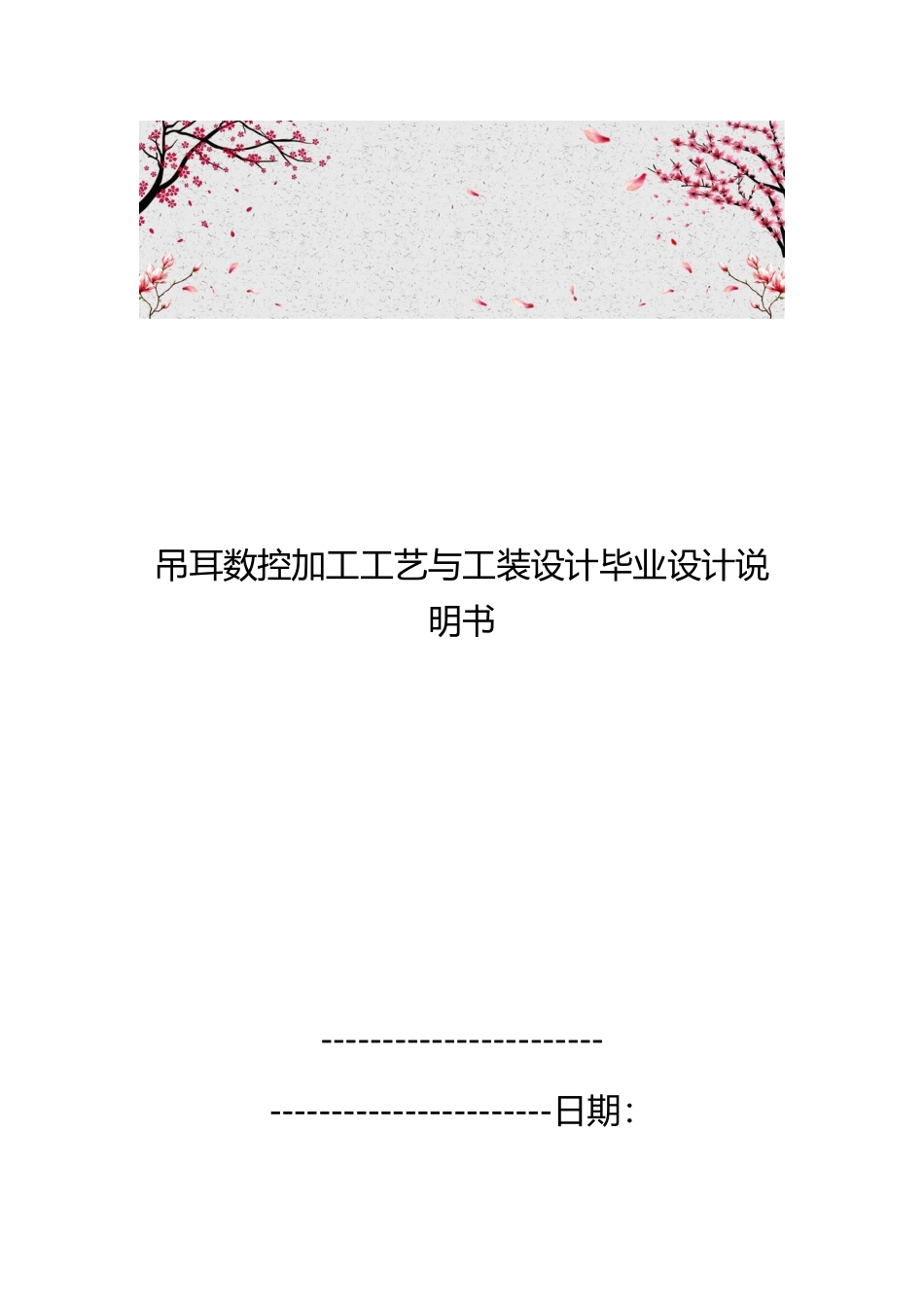

吊耳数控加工工艺与工装设计毕业设计说明书_第1页
1/27

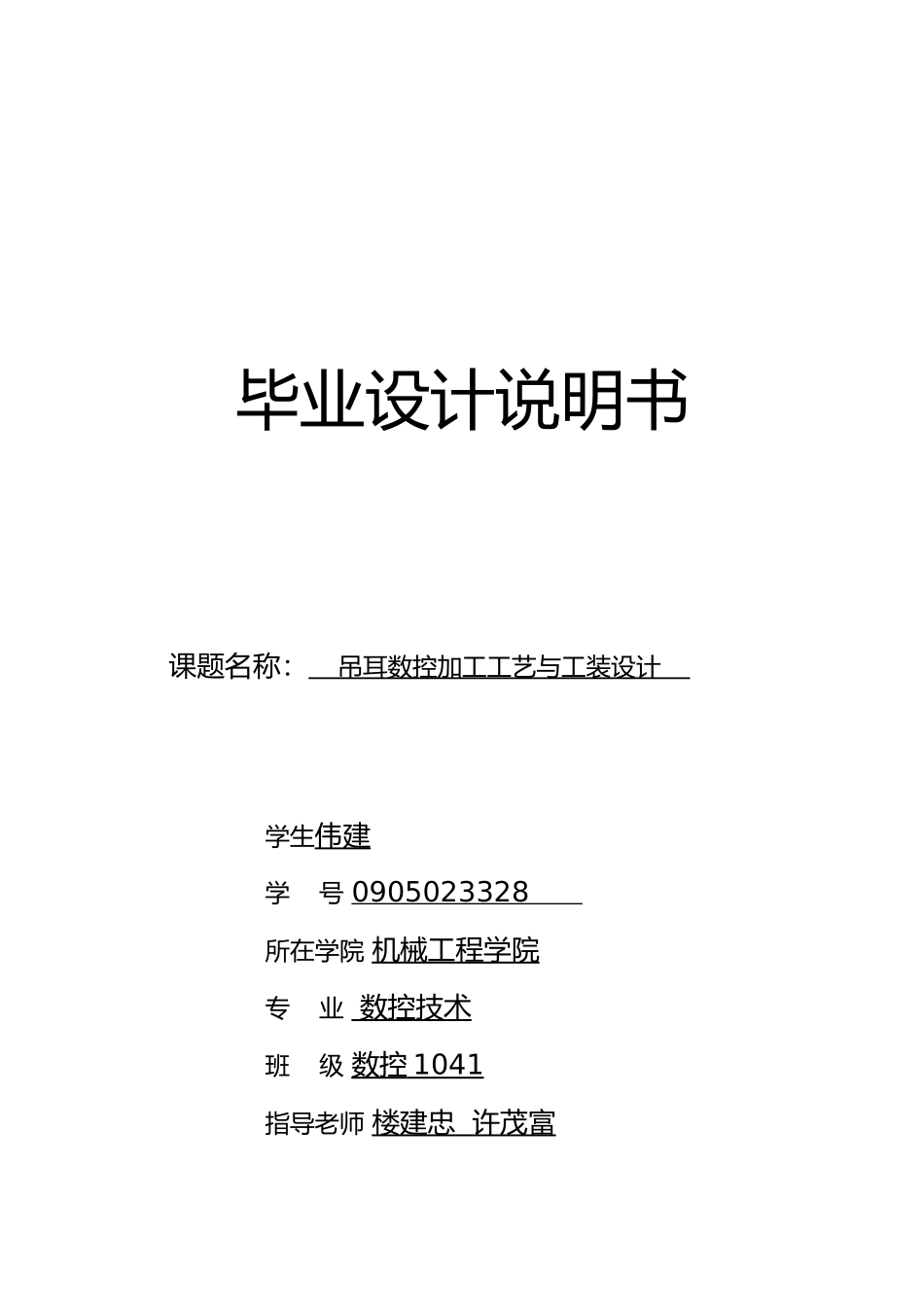

吊耳数控加工工艺与工装设计毕业设计说明书_第2页
2/27
吊耳数控加工工艺与工装设计毕业设计说明书_第3页
3/27
吊耳数控加工工艺与工装设计毕业设计说明书----------------------- -----------------------日期:毕业设计说明书课题名称: 吊耳数控加工工艺与工装设计 学生伟建学 号 0905023328 所在学院 机械工程学院专 业 数控技术班 级 数控 1041 指导老师 楼建忠 许茂富起讫时间: 2024 年 2 月 13 日~ 2024 年 4 月 6 日吊 耳 数 控 加 工 工 艺 与 工 装 设 计摘 要本次设计是对后钢板弹簧吊耳零件的加工工艺规程与一些工序的专用夹具设计。后钢板弹簧吊零件的主要加工表面是平面与孔。由加工工艺原则可知,保证平面的加工精度要比保证孔的加工精度容易。所以本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。基准选择以后钢板弹簧吊耳大外圆端面作为粗基准,以后钢板弹簧吊耳大外圆端面与两个工艺孔作为精基准。主要加工工序安排是先以后钢板弹簧吊耳大外圆端面互为基准加工出端面,再以端面定位加工出工艺孔。在后续工序中除个别工序外均用端面和工艺孔定位加工其他孔与平面。整个加工过程均选用普通机床。关键词:机械设计;后钢板弹簧吊耳;加工工艺;专用夹具目 录摘要………………………………………………………………………………1 绪论……………………………………………………………..… 11.1 引言… … … … … … … … … … … … … … … … … … … … … … … … … … …11.2 主要机械结构设计… … … … … … … … … … … … … … … … … … … … …2第1 章零件加工工艺………………………………………………...…………22.1 零件的加工工艺… … … … … … … … … … … … … … … … … … … … … …22.2 零件基准选择… … … … … … … … … … … … … … … … … … … … … … …22.2 机械加工余量、工序尺寸与毛坯尺寸的确定… … … … … … … … … …3第2 章夹具设计……………………………………………………...…………63.1 夹具方案的分析… … … … … … … … … … … .……………………..….…63.2 夹具定位分析… … … … … … … … … … … … … … … ..…………….……6 3.2.1 定位基准选择… … … … … … … … … … ...
