园林绿化、路灯施工方案

园林绿化、路灯施工方案_第1页
1/32
园林绿化、路灯施工方案_第2页
2/32
园林绿化、路灯施工方案_第3页
3/32

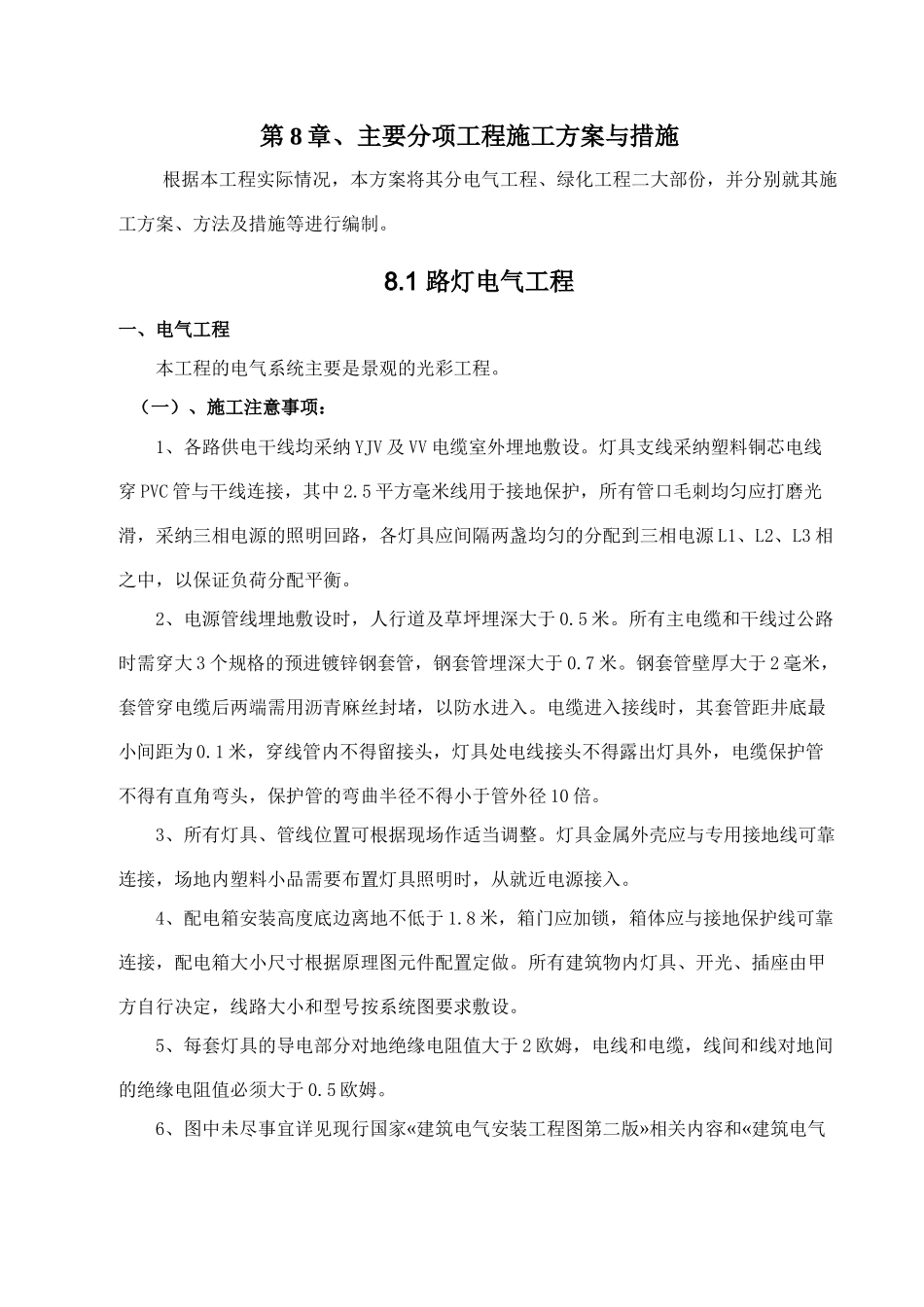

第 8 章、主要分项工程施工方案与措施 根据本工程实际情况,本方案将其分电气工程、绿化工程二大部份,并分别就其施工方案、方法及措施等进行编制。 8.1 路灯电气工程一、电气工程 本工程的电气系统主要是景观的光彩工程。 (一)、施工注意事项: 1、各路供电干线均采纳 YJV 及 VV 电缆室外埋地敷设。灯具支线采纳塑料铜芯电线穿 PVC 管与干线连接,其中 2.5 平方毫米线用于接地保护,所有管口毛刺均匀应打磨光滑,采纳三相电源的照明回路,各灯具应间隔两盏均匀的分配到三相电源 L1、L2、L3 相之中,以保证负荷分配平衡。 2、电源管线埋地敷设时,人行道及草坪埋深大于 0.5 米。所有主电缆和干线过公路时需穿大 3 个规格的预进镀锌钢套管,钢套管埋深大于 0.7 米。钢套管壁厚大于 2 毫米,套管穿电缆后两端需用沥青麻丝封堵,以防水进入。电缆进入接线时,其套管距井底最小间距为 0.1 米,穿线管内不得留接头,灯具处电线接头不得露出灯具外,电缆保护管不得有直角弯头,保护管的弯曲半径不得小于管外径 10 倍。 3、所有灯具、管线位置可根据现场作适当调整。灯具金属外壳应与专用接地线可靠连接,场地内塑料小品需要布置灯具照明时,从就近电源接入。 4、配电箱安装高度底边离地不低于 1.8 米,箱门应加锁,箱体应与接地保护线可靠连接,配电箱大小尺寸根据原理图元件配置定做。所有建筑物内灯具、开光、插座由甲方自行决定,线路大小和型号按系统图要求敷设。 5、每套灯具的导电部分对地绝缘电阻值大于 2 欧姆,电线和电缆,线间和线对地间的绝缘电阻值必须大于 0.5 欧姆。 6、图中未尽事宜详见现行国家«建筑电气安装工程图第二版»相关内容和«建筑电气工程施工验收法律规范»GB50303-2024 执行。(二)、管内配线工程1、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测2、主要施工要点A.选择导线a、根据设计图纸标注,正确选择导线规格、型号及数量。b、穿在管内绝绝缘导线的额定电压不低于 450v。c、导线的分色:穿入管内的干线可不分色。为了保证安全和施工方便,在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(中性线)为淡蓝色,PE(保护线)为绿/黄双色。B.穿带线a、带线用 φ1.2—φ2.0mm 的铁丝,头部弯成不封口的圆圈,以防止在管内...
