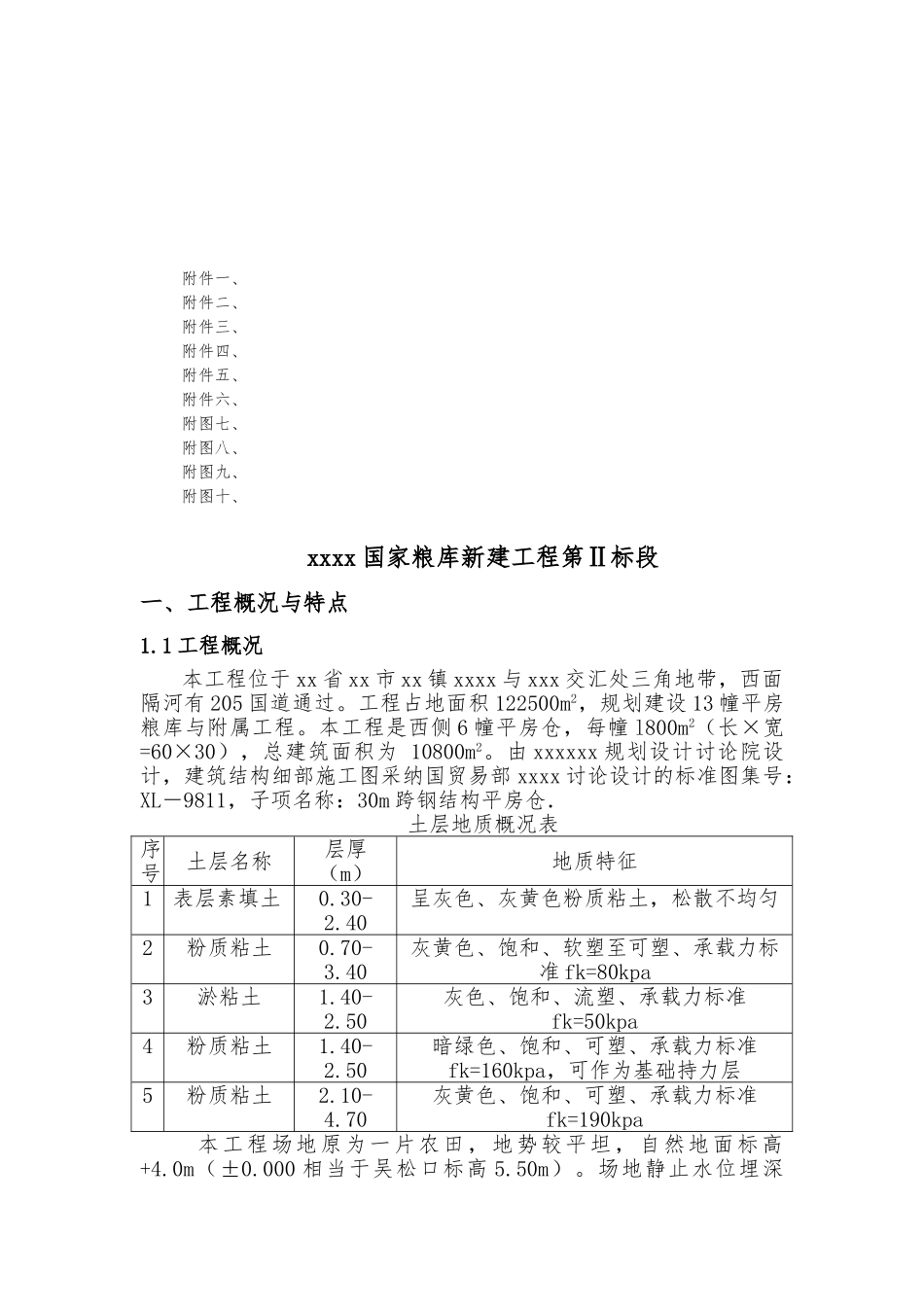

国家粮食储备库工程施工设计方案_第2页
2/27
国家粮食储备库工程施工设计方案_第3页
3/27
xxxx 粮库施工组织设计目 录:附件一、附件二、附件三、附件四、附件五、附件六、附图七、附图八、附图九、附图十、xxxx 国家粮库新建工程第Ⅱ标段一、工程概况与特点1.1 工程概况本工程位于 xx 省 xx 市 xx 镇 xxxx 与 xxx 交汇处三角地带,西面隔河有 205 国道通过。工程占地面积 122500m2,规划建设 13 幢平房粮库与附属工程。本工程是西侧 6 幢平房仓,每幢 l800m2(长×宽=60×30),总建筑面积为 10800m2。由 xxxxxx 规划设计讨论院设计,建筑结构细部施工图采纳国贸易部 xxxx 讨论设计的标准图集号:XL-9811,子项名称:30m 跨钢结构平房仓.土层地质概况表序号土层名称层厚(m)地质特征1表层素填土0.30-2.40呈灰色、灰黄色粉质粘土,松散不均匀2粉质粘土0.70-3.40灰黄色、饱和、软塑至可塑、承载力标准 fk=80kpa3淤粘土1.40-2.50灰色、饱和、流塑、承载力标准fk=50kpa4粉质粘土1.40-2.50暗绿色、饱和、可塑、承载力标准fk=160kpa,可作为基础持力层5粉质粘土2.10-4.70灰黄色、饱和、可塑、承载力标准fk=190kpa 本工程场地原为一片农田,地势较平坦,自然地面标高+4.0m(±0.000 相当于吴松口标高 5.50m)。场地静止水位埋深0.70m。根据 xx 市建筑提供的地质勘察报告,场地浅层地基土质较软,如不经处理,地基持力层不能满足设计承载力要求(详见土层地基。(桩顶标高-1.45m,桩身强度 3MPa)。对粮仓房心部分(堆粮区)采纳“深层水泥搅拌桩”复合地基(桩项标高-0.26m,桩身强度 1.5MPa),以满足地基承载力标准值分别达到 180kpa 和 80kpa的设计要求。 桩基以上为钢筋砼承台和条形墙基。上部结构为 30m 门式钢架,钢支撑与 C 型轻钢檩条,人字形双层彩钢板保温屋面,屋脊高10.20m,檐口高 8.20m。库房围护结构较复杂,山墙和隔墙为 490mm厚柱墙混合墙体(有多道构造柱和圈梁)。前后檐墙采纳 240mm 厚预应力大孔板横向安装,外挂保温层与彩钢板维护。外墙面均有水泥砂浆粉刷,且堆粮线以上和以下做法不同,墙面有多处预埋塑料管槽。仓库地面为 7 层做法的防潮水泥地坪,总厚度达 380mm,地坪以下设有 10 道通风地槽。门窗采纳 50mm 厚岩棉夹芯彩钢板,四周嵌有 b 形橡胶密封条,并有启闭装置。在配套设备方面有电气、通风、熏蒸、粮情检测等安装工程。1.2 工程特点: 1、地基处理工程量大。每幢平房仓需打入跟管夯扩挤密桩 401根,(桩长 6m,桩径 570mm,水泥深层搅拌...
