国际公寓项目地下车库与会所闭路监控保安系统设计方案

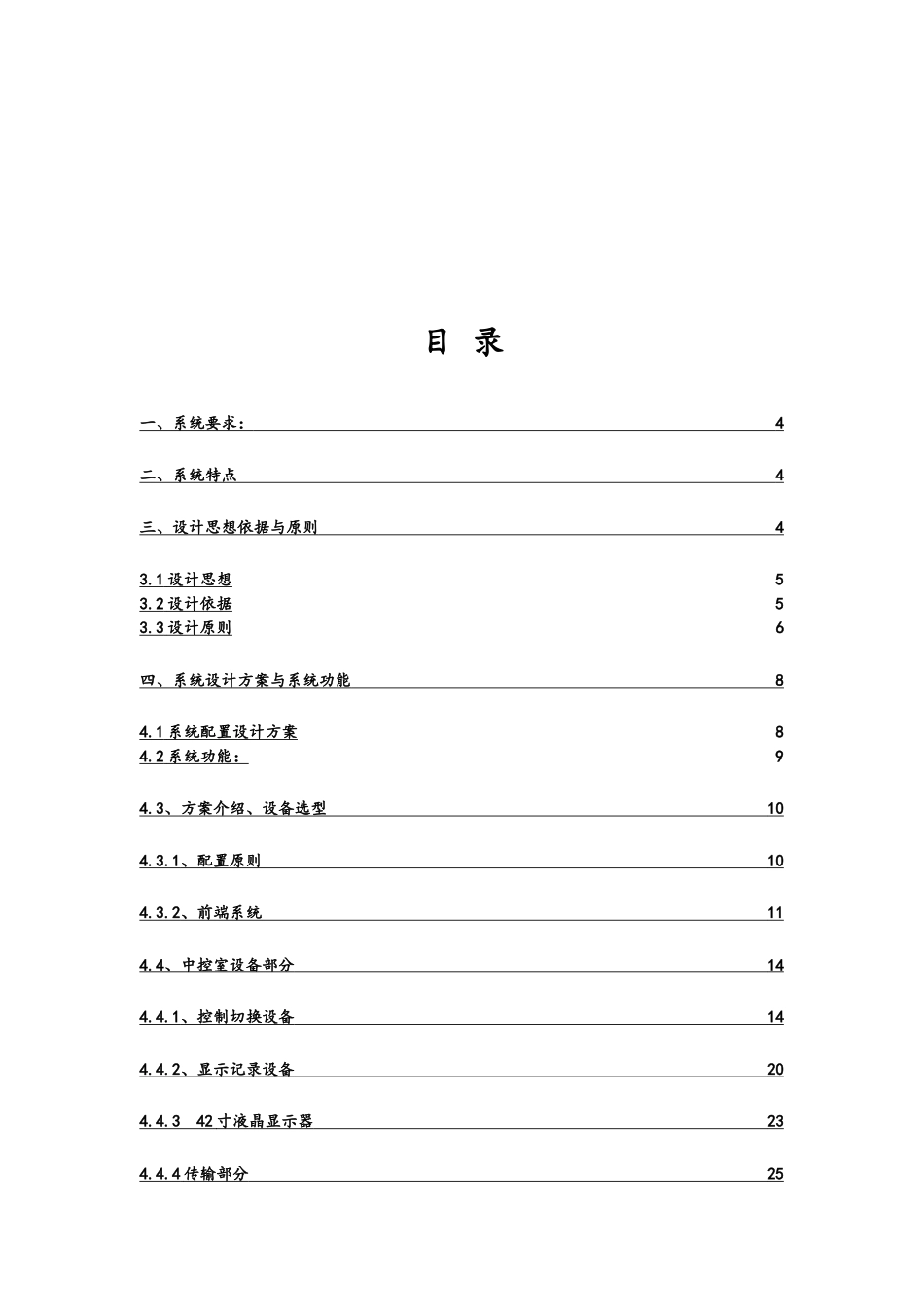

国际公寓项目地下车库与会所闭路监控保安系统设计方案目 录一、系统要求： 4 二、系统特点 4 三、设计思想依据与原则 4 3.1 设计思想 53.2 设计依据 53.3 设计原则 6四、系统设计方案与系统功能 8 4.1 系统配置设计方案 84.2 系统功能： 94.3 、方案介绍、设备选型 10 4.3.1 、配置原则 10 4.3.2 、前端系统 11 4.4 、中控室设备部分 14 4.4.1 、控制切换设备 14 4.4.2 、显示记录设备 20 4.4.3 42 寸液晶显示器 23 4.4.4 传输部分 25 4.4.5 、控制中心设计 26 4.4.6 、电源与系统可靠性设计 27 五、系统组成与工作原理 33 5.1 系统组成 335.2 工作流程 34六、售后服务 34 6.1 售后服务承诺具体容 346.2 售后服务体系 356.3 售后服务承诺 366.4 培训 36一、系统要求：某国际公寓地下车库与会所项目建设一套安全防系统：整个系统共由 11 台高性能的摄像机构成，设置在出入口、公共部位、公共走廊、地下车库、等处安装监控摄像机，系统采纳彩色摄像机， 1/3"彩色 CCD 摄像机水平清楚度不低于 380 电视线。地下车库与会所电视监控室室采纳微机矩阵主机，该主机可通过操作键盘对输入信号进行任意分组切换、点切与时序切换，也可对云台、变焦镜进行控制。二、系统特点闭路电视监控系统是整个保安系统的核心，也是现代化办公楼实行智能化管理的重要手段。评价系统质量优劣与否的最重要标准就是控制、管理的效果根据世界监控行业的进展趋势，结合某项目地下车库与会所的实际情况，选型原则如下：1. 系统集成化本系统具有开放式结构，使用标准的RS232/RS485通讯格式，可与其他系统，如BA、FA、门禁/巡更/报警系统通过多种形式集成，并兼容其他CCTV系统。2. 监控网络化本系统具有完善的网络结构，可使用标准TC/TIP协议，将系统的视频数据打包后输送到大楼部网上（并预留广域网传输功能），使网络上的任何一台经过授权的计算机，均可控制、观看任意一路摄象机的彩色实时图象。三、 设计思想依据与原则“力求操作简便、技术先进、运行安全、性能可靠、扩展性强、维护方便、高可用性、高性价比”是我们一贯的设计思想；为用户着想，使业主的投资更合理是我们根本的宗旨。3.1 设计思想1）完善的设计理念：包括符合国际进展潮流的特性化设计，数字网络监控系统的布线、设备安装、调试、试运行、测试、验收的“交钥匙”工程，以与完整的、符合 ISO9000 标准的数字网络监控系统质...
